Diagramme activité

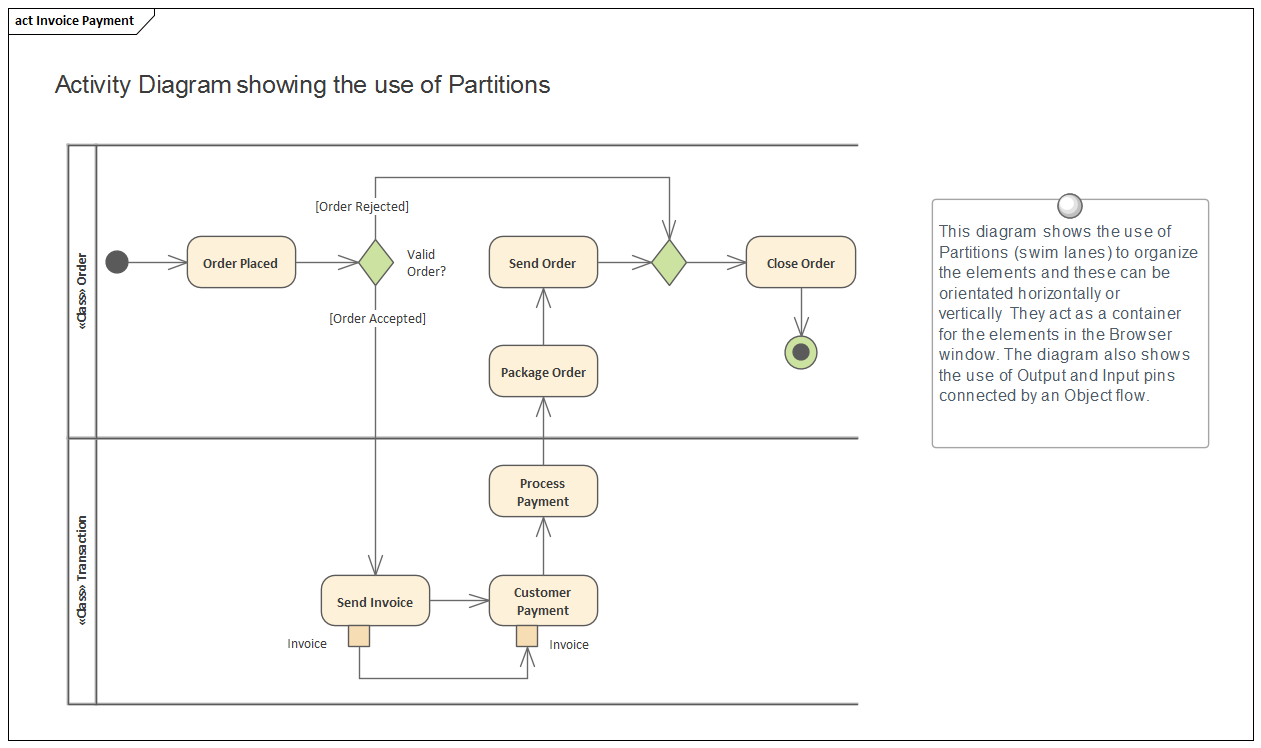

Le diagramme d'activité est l'un des diagrammes Comportementale UML ( Unified Modeling Language ) qui peut être utilisé pour modéliser un processus ou un algorithme sous la forme d'une séquence d'étapes. Il s'agit d'une version plus sophistiquée de son proche cousin le diagramme . Les diagrammes d'activité permettent de modéliser Métier Processus comme alternative UML au diagramme BPMN Processus Métier ; ils ont la même possibilité de créer une hiérarchie d'Activités dans la fenêtre du Navigateur .
Les éléments peuvent recevoir un nom et des descriptions détaillées peuvent être ajoutées aux Notes . En connectant les activités, les décisions et les fourches avec des connecteurs (flux de contrôle), une séquence d'éléments peut décrire le processus métier. Une hiérarchie de processus peut être construite en imbriquant des activités dans la fenêtre Navigateur et en utilisant la fonctionnalité de diagramme enfant pour permettre l'exploration descendante du niveau de la chaîne de valeur aux processus de niveau le plus bas.
Se familiariser avec le Diagramme d'activité
|
Où trouver le Diagramme d'activité |
Ruban : Conception > Diagramme > Ajouter Diagramme diagramme > UML > Comportementale > UML Comportementale > Activité Barre d'outils de la fenêtre Navigateur : Icône Nouveau Diagramme > UML > Comportementale > UML Comportementale > Activité Menu contextuel de la fenêtre du Navigateur | Ajouter un Diagramme ... > UML Comportementale > Activité |
|
Utilisation du Diagramme d'activité |
Le diagramme d'activité peut être utilisé pour modéliser toute activité ou notion commerciale ou technique comportant une série d'étapes. Cela comprend les processus commerciaux et techniques ainsi que les algorithmes informatiques. Les étapes sont reliées par des relations de flux de contrôle qui montrent l'ordre des étapes. Les décisions et les fusions peuvent être utilisées pour modéliser le choix et contrôler davantage le flux à travers l'activité. Des fourches et des Jointures peuvent être ajoutées pour diviser et réunir le flux de contrôle et les objets ajoutés pour montrer comment les données sont fournies et consommées. |
|
Options pour le Diagramme d'activité |

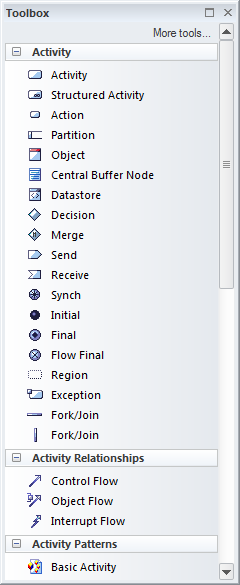

Les diagrammes d'activité peuvent être dessinés à différents niveaux de formalité, d'un style de diagramme de flux de base utilisé pour représenter un Processus Métier simple à un diagramme sophistiqué basé sur l'action qui peut être utilisé pour modéliser un système complexe. Il existe une boîte à outils qui contient une gamme d'éléments, de relations et de Motifs pour créer les modèles. Le diagramme d'activité (comme tout diagramme ) peut être considéré comme une liste d'éléments, ce qui facilite le travail avec les propriétés des éléments. Filtres de Diagramme peuvent également être utilisés lors de la présentation des diagrammes , pour attirer l'attention sur des parties des diagrammes , et les diagrammes peuvent être présentés dans un style dessiné à la main ou sur tableau blanc en modifiant les propriétés du diagramme . |
|
