Générateur de scénarios

Apprendre à connaître le générateur de scénarios

Présentation du générateur de scénarios

Le générateur de scénarios est utilisé pour définir les détails d'un cas d'utilisation, y compris la définition de descriptions détaillées, la création d'un ou plusieurs scénarios et la définition de pré-conditions, de post-conditions et d'autres contraintes. Les étapes détaillées d'un cas d'utilisation peuvent être enregistrées et liées à d'autres éléments du modèle et celles-ci peuvent ensuite être générées sous forme de diagramme fournissant une représentation visuelle du cas d'utilisation et de ses scénarios. Le diagramme et le texte peuvent être synchronisés et les étapes individuelles peuvent ensuite être tracées vers d'autres éléments tels que les composants qui réaliseront l'exigence spécifiée dans le cas d'utilisation.

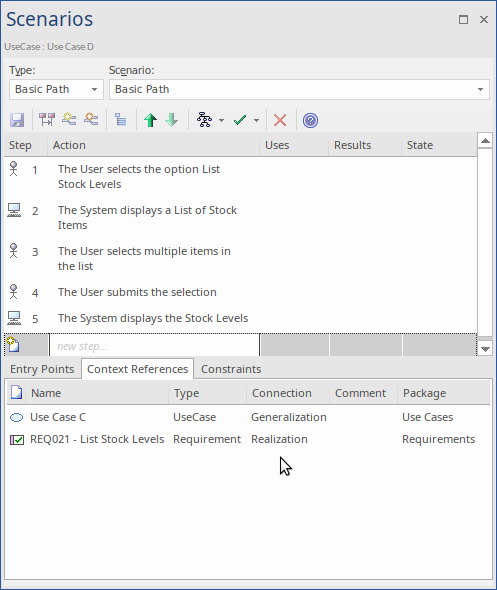

Creating a structured scenario using Enterprise Architect's Scenario Builder.

Où trouver le générateur de scénarios

Début > Application > Édition > Responsabilités > Scénarios structurés

Conception > Élément > Éditeurs > Responsabilités > Scénarios structurés

Elément Menu Contexte : Propriétés | Responsabilités > Scénarios | clic droit | Ajouter nouveau : éditeur de structure

Utilisation du générateur de scénarios

Pour définir les détails d'un cas d'utilisation et ses scénarios et contraintes, qui peuvent être utilisés pour remplacer l'approche traditionnelle basée sur un document texte pour définir les cas d'utilisation. Cela garantit que le diagramme de cas d'utilisation et les détails textuels des cas d'utilisation et de ses scénarios et contraintes sont tous contenus dans le même modèle et peuvent être tracés. Si les cas d'utilisation sont requis dans un format de document pour des raisons contractuelles ou de processus, un rapport de cas d' Rapport peut être généré automatiquement à partir des modèles à l'aide du moteur de documentation intégré.

Options pour le générateur de scénarios

Le générateur de scénarios peut être affiché sous la forme d'une fenêtre à onglets ou ancrée ou dans la fenêtre Propriétés d'un élément. Les étapes d'un cas d'utilisation, y compris ses scénarios, peuvent être automatiquement générées dans un certain nombre de types de diagramme différents disponibles à partir de l'icône de la barre d'outils Générer Diagramme .

Scenario Builder menu in Sparx Systems Enterprise Architect.

Apprenez Plus sur le générateur de scénarios

Scenarios
