Diagramme organigramme
Apprendre à connaître le diagramme d' Diagramme
Présentation du diagramme Diagramme |

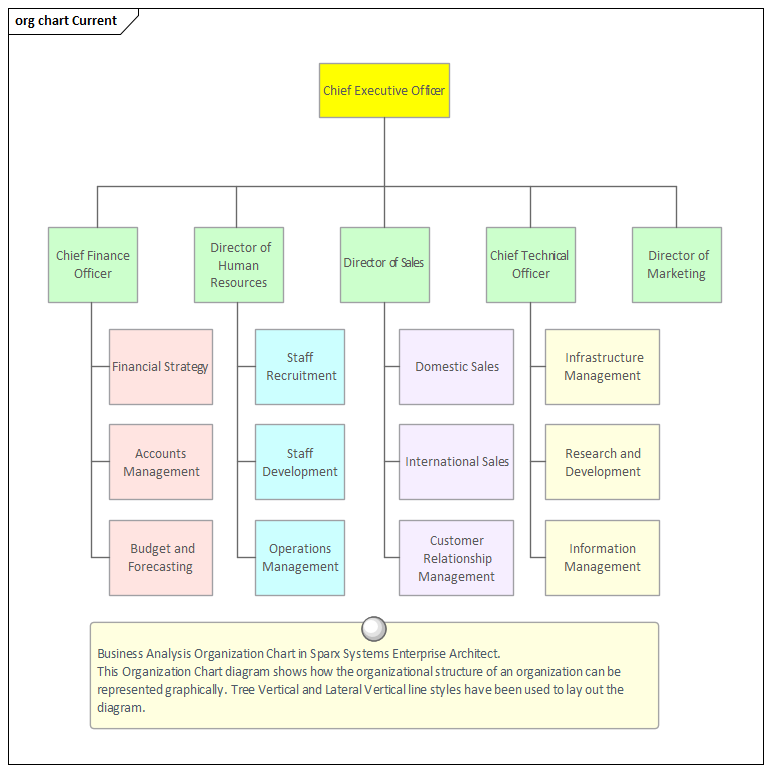

Un modèle organisationnel est un outil utile qui est une représentation visuelle qui décrit les rôles, les responsabilités et la structure hiérarchique d'une organisation. Il est inestimable pour un Analyste Métier car il lui permet de visualiser et de comprendre avec qui il doit communiquer lors de l'exécution de diverses tâches. L'organigramme dans Enterprise Architect est flexible et peut être utilisé pour créer tout type de représentation, y compris l'inclusion d'images représentant des équipes ou des individus.
|
Où trouver le diagramme d' Diagramme |
Ruban : Conception > Diagramme > Ajouter Diagramme > Modélisation Stratégique > Organigramme Barre d'outils de la fenêtre Navigateur : Icône Nouveau Diagramme > Modélisation Stratégique > Organigramme Menu contextuel de la fenêtre du Navigateur | Add Diagramme ... > Modélisation Stratégique > Organigramme |
Utilisation du diagramme d' Diagramme |
L'organigramme peut être utilisé pour créer tout type d'organigramme, y compris un organigramme orienté fonction, orienté marché ou Modèle Matrice . Un certain nombre de graphiques pourraient être créés, représentant différents états actuels et futurs de l'entreprise. |
Options pour le diagramme d' Diagramme |
Outre les relations qui représentent les lignes hiérarchiques dans l' Métier , les analystes de métier peuvent également ajouter des relations d'autorité, d'influence et de communication, qui peuvent ne pas recouvrir les lignes hiérarchiques. Ces lignes supplémentaires peuvent être modélisées à l'aide d'associations nommées et stéréotypées si nécessaire.
L'organigramme (comme tout diagramme ) peut être vu comme une liste d'éléments, ce qui facilite le travail avec les propriétés de l'élément. Filtres de Diagramme peuvent également être utilisés lors de la présentation des diagrammes , pour attirer l'attention sur des parties des diagrammes ; les diagrammes peuvent être présentés comme dessinés à la main ou dans un style de tableau blanc en modifiant les propriétés du diagramme . |
Apprenez Plus sur le schéma d' Diagramme |
