Diagramme d'arbre de Décision

Présentation du Diagramme d'arbre de Décision

Les arbres de Décision sont un moyen efficace de représenter graphiquement un certain nombre d'options et fournissent un mécanisme pour étudier les résultats possibles et les avantages du choix de ces options. Ils peuvent également aider l'analyste à former une image équilibrée des risques et des avantages associés à chaque plan d'action possible. Ils sont un proche cousin du Tableau de Décision mais ont l'avantage d'être graphiques. Enterprise Architect a un diagramme spécialement conçu permettant de modéliser et d'afficher des décisions complexes, y compris les probabilités et l'incertitude.

Où trouver le diagramme de l' Diagramme de Décision

Ruban : Conception > Diagramme > Ajouter Diagramme > Modélisation Stratégique > Arbre Décision

Barre d'outils de la fenêtre Navigateur : Icône Nouveau Diagramme > Modélisation Stratégique > Arbre de Décision

Menu contextuel de la fenêtre du Navigateur | Add Diagramme ... > Modélisation Stratégique > Décision Tree

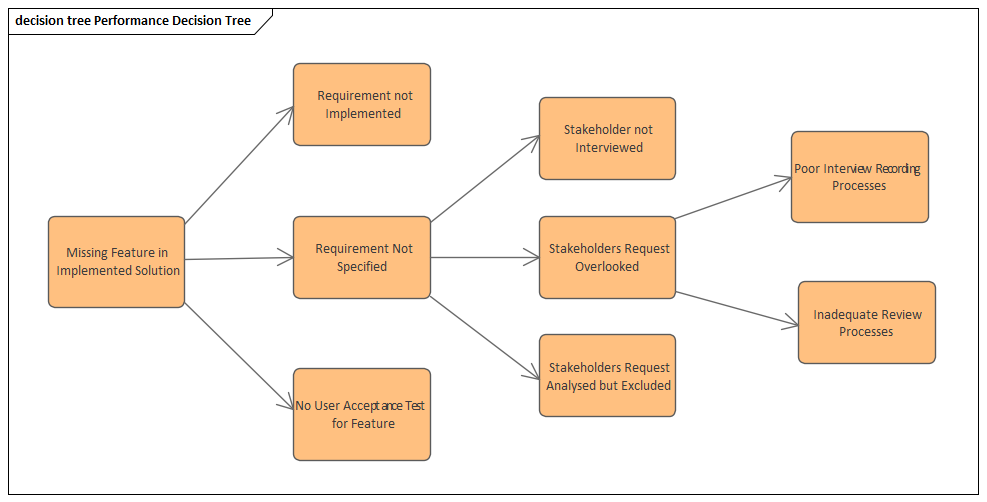

Utilisation du Diagramme d'arbre de Décision

Les arbres de Décision peuvent être utilisés pour aider dans les processus de prise de décision, en particulier lorsque la décision implique un ensemble complexe de conditions qui ont différentes probabilités d'occurrence. Ils peuvent être utilisés pour l'analyse de décision stratégique ou opérationnelle et peuvent aider à formaliser la base de la prise de décision, en particulier lorsqu'il est impératif que les actions entreprises soient basées sur une analyse formelle ou aient des conséquences coûteuses. Un arbre de Décision peut être utilisé pour présenter une image graphique d'un Tableau de Décision pour les parties prenantes qui sont plus à l'aise pour visualiser des diagrammes plutôt que des tableaux et des documents.

Options pour le Diagramme d'arbre de Décision

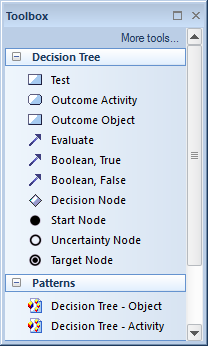

Les arbres de Décision peuvent être dessinés avec différents niveaux de formalité, allant d'arbres simples avec une série de décisions aboutissant à des résultats à des arbres plus formels qui impliquent une incertitude avec des valeurs de probabilité attribuées ou des formules avec des paramètres d'entrée. La page de la boîte à outils ' Décision Arbre' contient une gamme d'éléments qui peuvent être utilisés, et deux Motifs qui peuvent être utilisés pour créer un diagramme donnant un point de départ à l'analyste.

Filtres de Diagramme peuvent également être utilisés lors de la présentation des diagrammes pour attirer l'attention sur des parties des diagrammes et les diagrammes peuvent être présentés comme dessinés à la main ou dans un style de tableau blanc en modifiant les propriétés du diagramme .

Apprenez Plus sur le Diagramme d'arbre de Décision
