Diagramme Statemachine
Apprendre à connaître le Diagramme Statemachine
|
Présentation du Diagramme Statemachine |

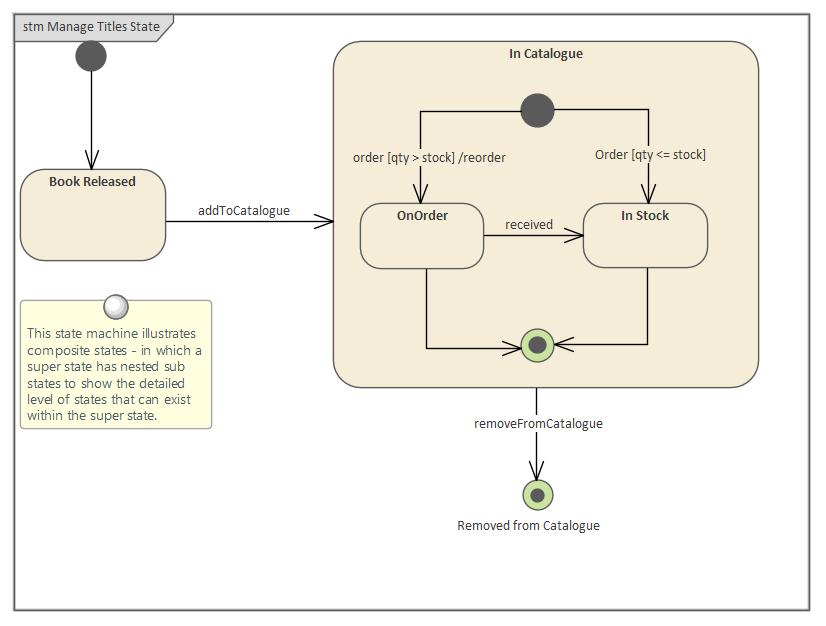

Le diagramme Statemachine est l'un des diagrammes Comportementale UML ( Unified Modeling Language ) qui peut être utilisé pour modéliser les phases importantes de la vie d'un élément. Il est souvent considéré comme un diagramme à usage technique, mais il s'applique également à un public non technique. La Statemachine est définie pour une entité sélectionnée dans le système et une perspective est définie qui sera modélisée par les States et d'autres éléments et connecteurs dans le diagramme . |
|
Où trouver le Diagramme Statemachine |

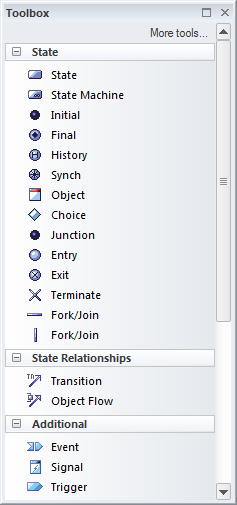

Ruban : Conception > Diagramme > Ajouter Statemachine diagramme > UML Comportementale > Diagramme Barre d'outils de la fenêtre Navigateur : icône Nouveau Diagramme > UML Statemachine > Comportementale Menu contextuel de la fenêtre du Navigateur | Add Diagramme ... > UML Statemachine > Comportementale |
|
Utilisation du Diagramme Statemachine |
Le diagramme Statemachine est utilisé pour modéliser les phases importantes de la vie d'une entité système. Il peut être utilisé pour modéliser des entités commerciales telles que des comptes bancaires ou des entités techniques telles qu'un système de contrôle des feux de signalisation. |
|
Options pour le Diagramme Statemachine |
Le diagramme Statemachine peut être automatiquement converti en un modèle analogue dans un éditeur de Tableau d' State . Cela peut être une représentation attrayante pour certains utilisateurs et l'éditeur fournit une interface facile à utiliser pour ajouter de nouveaux States et transitions. Les diagrammes Statemachine et Tableaux peuvent être utilisés pour créer des simulations de Modèle qui permettront au modélisateur de visualiser, d'explorer et de tester le comportement dynamique de la Statemachine . Statemachines peuvent également être utilisées pour générer du code dans les langages de description matérielle (HDL). Le diagramme Statemachine (comme tout diagramme ) peut être considéré comme une liste d'éléments, ce qui facilite le travail avec les propriétés de l'élément. Filtres de Diagramme peuvent également être utilisés lors de la présentation des diagrammes pour attirer l'attention sur des parties des diagrammes et les diagrammes peuvent être présentés comme dessinés à la main ou dans un style de tableau blanc en modifiant les propriétés du diagramme . |
|
Apprenez Plus sur le Diagramme Statemachine |
