Stéréotype
Connaître les stéréotypes
|
Présentation des stéréotypes |
Les stéréotypes font partie du mécanisme d'extension du langage de Unified Modeling Language qui peut être utilisé pour créer un nouveau type d'élément basé sur un type d'élément UML existant. Il existe de nombreux cas où les choses d'intérêt dans une industrie ou un domaine particulier gagneraient à être définies comme un type. Les éléments stéréotypés ajoutent souvent de la clarté à un modèle et sont significatifs pour un public modèle qui connaît son domaine. Les exemples incluent un stéréotype de « contrat » dans la profession juridique, un stéréotype de « politique » dans la profession de conformité ou un stéréotype de « compteur » dans le secteur de la distribution d'énergie. |
|
Où trouver les stéréotypes |

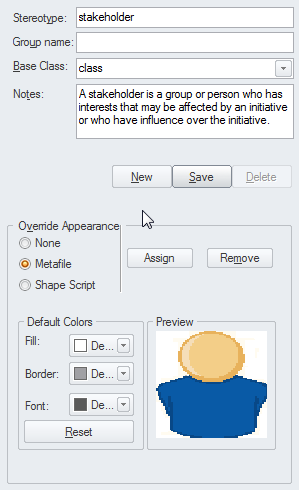

Définir les stéréotypes Ruban : Paramètres > Données de référence > Types UML > Stéréotypes Utiliser des stéréotypes Fiche Elément Propriétés : Stéréotype |
|
Utilisation des stéréotypes |
Les stéréotypes peuvent être utilisés pour aider à définir les choses canoniques dans un domaine. Une fois définis, les stéréotypes peuvent être appliqués aux éléments d'un référentiel pour rendre les éléments plus significatifs et reconnaissables pour un public. L'utilisation d'images et de formes peut rendre les modèles résultants encore plus attrayants et compréhensibles pour le public. Il faut veiller à ne pas abuser de la facilité car cela peut conduire à une fragmentation du sens et peut également aboutir à des modèles qui ne sont pas compris par des publics externes. |
|
Options pour les stéréotypes |
Les stéréotypes peuvent avoir un certain nombre de paramètres d'apparence appliqués qui aident à distinguer le type d'élément. Celles-ci incluent la modification des couleurs par défaut de l'élément ou la modification de l'apparence en attribuant une image ou une nouvelle forme aux éléments avec le stéréotype appliqué. L'image est mieux définie dans un format vectoriel tel qu'un métafichier, de sorte que lorsqu'elle est redimensionnée, l'image ne devienne pas pixélisée. Un Shape Script peut être défini qui utilise un script défini par l'utilisateur pour dessiner l'élément, permettant effectivement à n'importe quel style d'élément d'être dessiné et ajoutant conditionnellement des fonctionnalités graphiques basées sur les propriétés et Valeur Étiquetés . |
|
