Processus Métier Diagramme
Le diagramme Processus Métier fait partie du Processus Métier Modèle et Notation (BPMN) et est le principal type de diagramme pour définir les processus métier. Le diagramme peut inclure Début , Intermediate et End Événements , Métier Processus , Activities, Gateways, Pools and Lanes, etc. Les éléments peuvent être nommés et des descriptions détaillées peuvent être ajoutées aux notes . En connectant les objets de flux avec des connecteurs, une séquence d'activités, de passerelles et d'événements peut décrire le processus métier.
Une hiérarchie de processus peut être construite en imbriquant Métier Processus et Activités dans la fenêtre Navigateur et en utilisant la fonctionnalité de diagramme enfant pour permettre l'exploration descendante du niveau de la chaîne de valeur jusqu'aux processus de niveau le plus bas.

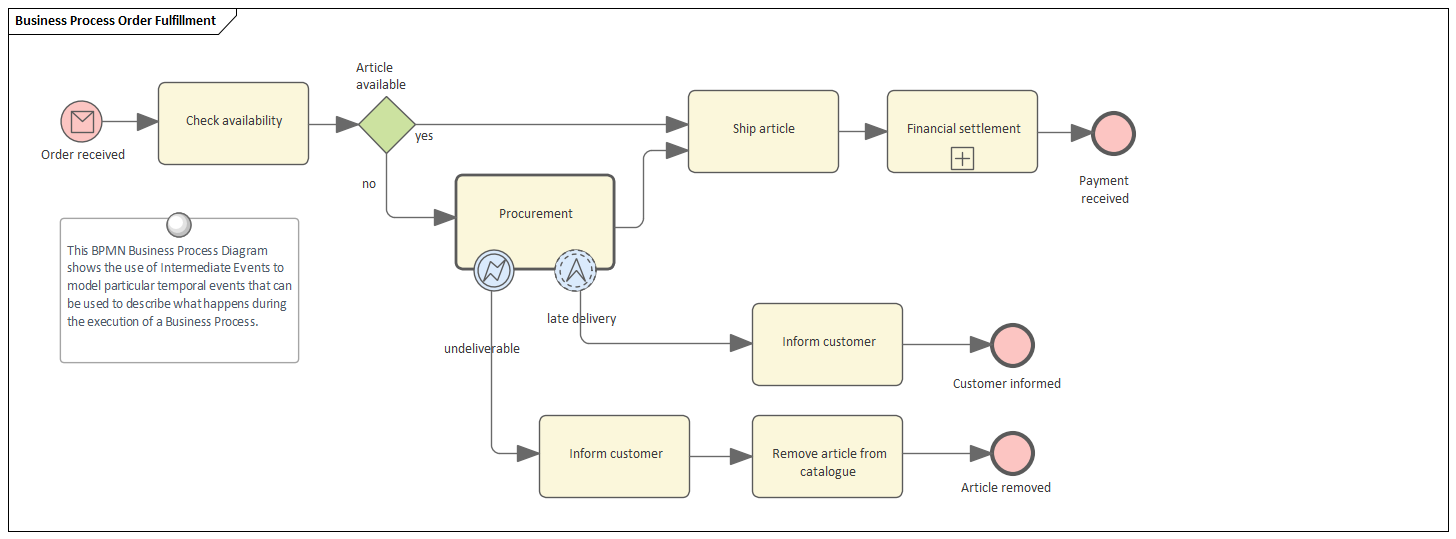

Connaître le Processus Métier Diagramme
|
Où trouver le Processus Métier Diagramme |
Ruban : Conception > Diagramme > Ajouter Diagramme > BPMN xy > Processus Métier Fenêtre Navigateur Barre d'outils : icône Nouveau Diagramme > BPMN xy > Processus Métier Menu contextuel de la fenêtre du Navigateur | Add Diagramme ... > BPMN xy > Processus Métier |
|
Utilisation du Processus Métier Diagramme |
Les diagrammes Processus Métier peuvent être utilisés pour modéliser le Métier Processus dans une organisation entière ou une partie d'une organisation. Métier Processus peut être créé pour représenter l'état actuel ou futur de l'organisation à n'importe quel niveau de détail, de la chaîne de valeur jusqu'au niveau de l'acteur du processus. Une hiérarchie de processus serait généralement définie pour définir les normes relatives au nombre de niveaux, à la dénomination, à l'organisation des processus, etc. |
|
Options pour le Processus Métier Diagramme |

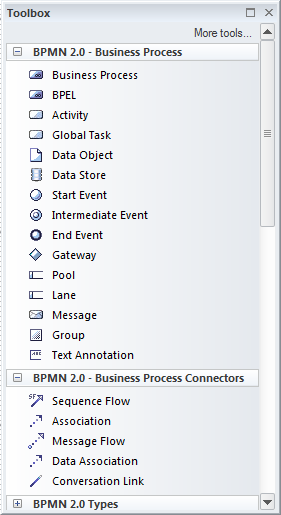

Les diagrammes Processus Métier peuvent être dessinés à différents niveaux de formalité, d'un style de diagramme de flux de base utilisé pour représenter un Processus Métier simple à un diagramme sophistiqué utilisant de nombreux marqueurs pour Événements et Activités pour décrire des processus métier complexes. Il existe une boîte à outils qui contient une gamme d'éléments, de relations et de Motifs pour créer les modèles. Le diagramme Processus Métier peut également être utilisé pour générer Business Process Execution Language (BPEL), qui est un langage XML pouvant être ingéré par de nombreux outils. Le diagramme Processus Métier (comme tout diagramme ) peut être vu comme une liste d'éléments, ce qui facilite le travail avec les propriétés des éléments. Filtres de Diagramme peuvent également être utilisés lors de la présentation des diagrammes pour attirer l'attention sur des parties des diagrammes . |
|
