Insérer des éléments associés
Se familiariser avec l'insertion d'éléments associés
|
Présentation des éléments liés à l'insertion |
Insert Related Elements est un outil de productivité et d'exploration efficace qui permet de créer automatiquement des diagrammes à partir des relations qui existent dans le référentiel. Généralement, les éléments sont ajoutés au référentiel par un certain nombre de modélisateurs et aucune personne ne sera totalement consciente de tous les éléments du référentiel et de leurs relations. En plaçant un seul élément sur un diagramme qui agit comme un contexte (ou un point de départ), la facilité Insérer des éléments facilité peut être utilisée pour explorer les connexions de l'élément et pour dessiner automatiquement un diagramme en utilisant l'élément de contexte comme point de départ. Des diagrammes riches et expressifs peuvent être créés qu'un modélisateur n'aura jamais vus auparavant ou n'aura pas pensé à créer.  |
|
Où trouver Insérer des éléments associés |
Ruban : Conception > Elément > Ajouter un élément > Elément associé Sur diagramme , cliquez-droit sur élément | Insérer des éléments associés |
|
Utilisation des éléments liés à l'insertion |

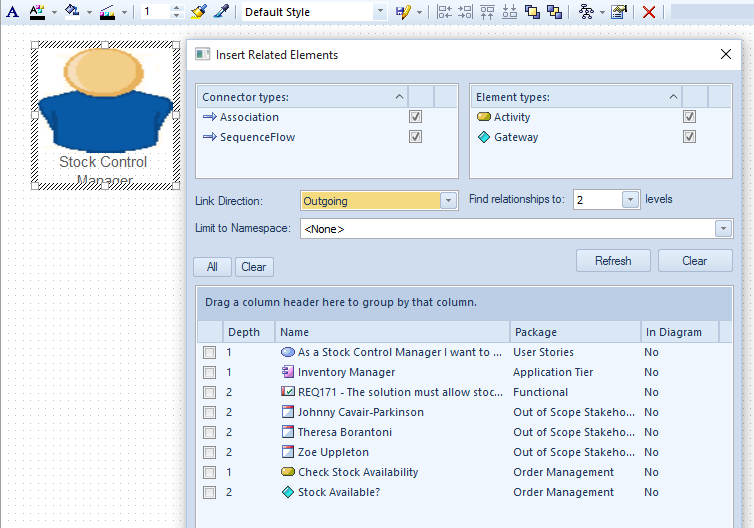

La facilité Insérer des éléments facilité peut être utilisée pour créer automatiquement un diagramme à partir de ses relations dans le référentiel, y compris les relations des éléments liés eux-mêmes jusqu'à un niveau plus profond. Il peut également être utilisé comme outil de découverte lorsque le modélisateur souhaite explorer un modèle (ou une partie d'un modèle) qu'il ne connaît peut-être pas. Il est également utile dans les ateliers où plusieurs auteurs de modèles ou autres parties prenantes sont présents pour montrer la traçabilité entre les différentes parties d'un référentiel. |
|
Options d'insertion d'éléments associés |

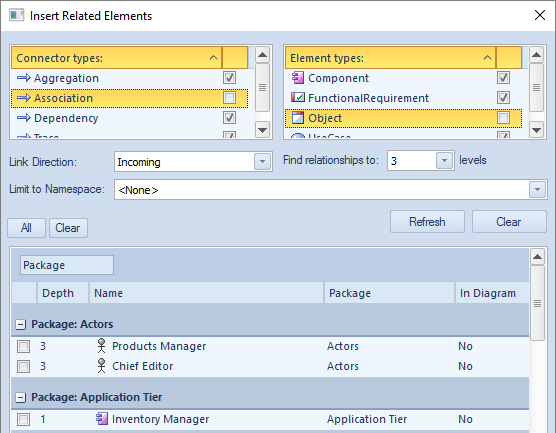

Insérer des éléments associés a une interface flexible qui permet au modélisateur de configurer les types de relation à inclure dans la découverte, la direction de ces relations, les types d'éléments associés à inclure, la profondeur de la traversée du graphique et plus encore. Les éléments associés peuvent provenir d'un espace de noms spécifié, et une fois qu'un ensemble d'éléments associés a été répertorié, le modélisateur peut choisir les éléments à insérer dans le diagramme . Une profondeur de 1 inclura uniquement les éléments directement liés à l'élément de contexte, une profondeur de 2 inclura les éléments directement liés et tous les éléments directement liés à eux, et ainsi de suite jusqu'à une profondeur de 5. Il est également possible d'autoriser l'outil à disposition le diagramme après l'insertion des éléments. |
|
Apprenez Plus sur l'insertion d'éléments associés |
