Artefact

Présentation de l'artefact

Un artefact peut être utilisé pour représenter un fichier externe qui réside en dehors du référentiel. Ceci est particulièrement utile pour faire référence à des sources de fichiers externes, y compris des fichiers tels que des fichiers de traitement de texte, des feuilles de calcul et des pages Web, et des fichiers accessibles par un indicateur de ressource universel (URI). Les artefacts sont également utilisés à d'autres fins dans Enterprise Architect , telles que la programmation de fichiers de code source et la base de données Tableaux .

Les fichiers externes peuvent être ouverts en sélectionnant l'élément dans un diagramme ou la fenêtre du Navigateur et en appuyant sur Ctrl+E ou la touche F12. Chaque fichier est ouvert soit sur un onglet séparé dans l'espace de travail Diagramme Vue (si le fichier peut être ouvert dans Enterprise Architect ) soit dans le visualiseur/éditeur Windows par défaut pour le type de fichier (si le fichier ne peut pas être ouvert dans Enterprise Architect ).

Où trouver l'artefact

Page Boîte à outils : Commun, Artefacts, Composant, Documentation, Déploiement | Artefact

Utilisation de l'artefact

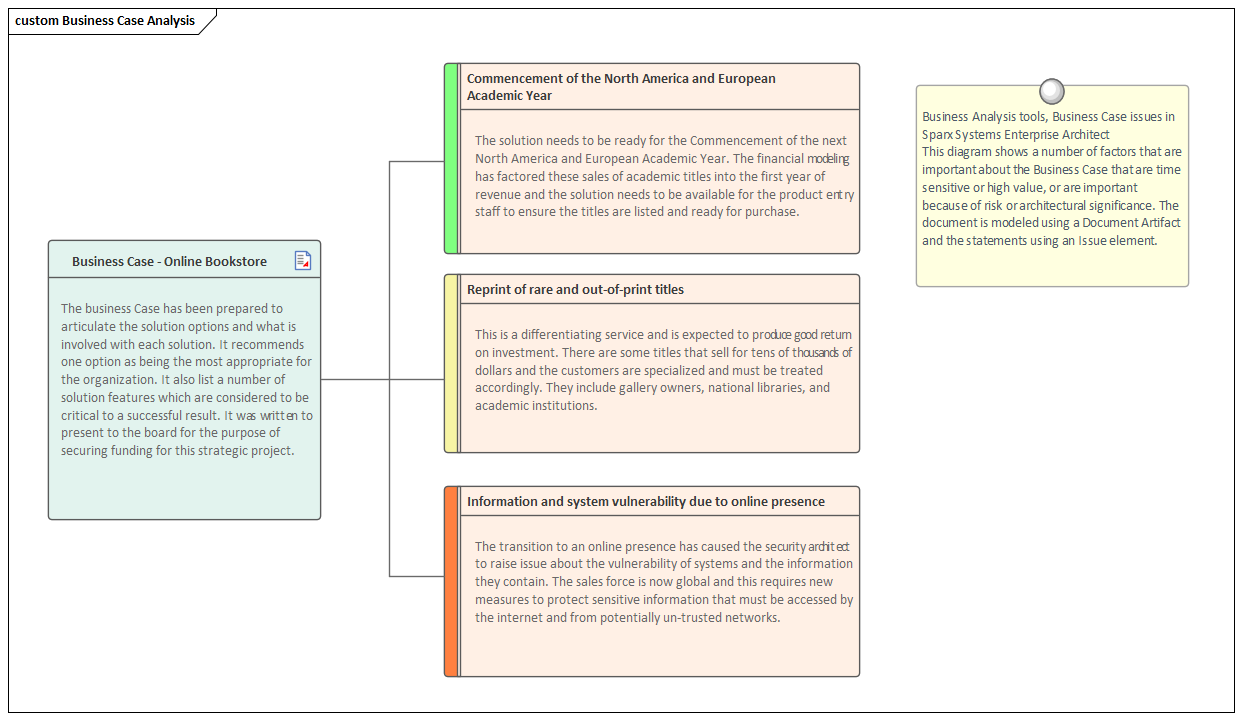

L'artefact est utilisé pour connecter des éléments du référentiel avec des fichiers externes ou des ressources Web. Il est particulièrement utile lorsqu'un fichier tel qu'une feuille de calcul, un traitement de texte, une présentation ou un autre fichier qui réside en dehors du référentiel doit être référencé ou connecté à des éléments à l'intérieur du référentiel. Par exemple, un Métier Case peut avoir été écrit avant la création du référentiel Enterprise Architect , dans un fichier de traitement de texte stocké dans un registre de documents d'entreprise disponible via une URL.

Le fichier peut simplement être glissé sur n'importe quel diagramme d' Enterprise Architect , ce qui donnera à l'utilisateur la possibilité de créer un artefact représentant le document externe. Laisser le nom par défaut attribuera le nom du fichier externe. Un lien hypertexte sera créé automatiquement. L'Artefact dans le référentiel agit comme un substitut, et n'importe quel nombre d'éléments peut y être connecté ou Valeur Étiquetés ajoutée. Le fichier externe peut être ouvert en sélectionnant simplement <Ctrl> <E> ou <F12> ou en utilisant l'option 'Lancer' de la boîte de dialogue ' Propriétés ' de l'artefact.

L'artefact peut être utilisé pour créer des références à des documents de gestion de projet ou à des ressources qui se trouvent dans un registre Gestion de Projet Office.

Il est également utile de créer une bibliothèque de référence virtuelle à l'intérieur Enterprise Architect , se connectant aux ressources qui résident en dehors du référentiel.

Options pour l'artefact

L'artefact peut être créé en tant que fichier externe ou interne. Lorsqu'un fichier ou une ressource est glissé sur un diagramme , un menu prompt l'utilisateur à sélectionner le type d'Artefact à créer :

• 'Hyperlink' crée un élément Hyperlink sur le diagramme ; vous pouvez sélectionner une sous-option pour définir ce qui se passe lorsque vous double-cliquez sur le lien hypertexte - 'Ouvrir' affiche le contenu du fichier et 'Modifier' l'ouvre dans l'éditeur de fichier attribué
• 'Artifact (externe)' crée un élément Artifact sur le diagramme qui stocke un lien hypertexte vers le fichier externe ; appuyez sur F12 ou Ctrl+E pour ouvrir le fichier externe
• 'Artefact (interne)' crée un élément Artifact sur le diagramme et fait une copie du fichier à l'intérieur du référentiel ; double-cliquer sur l'artefact lance le document interne
• 'Image Asset' (fichiers graphiques uniquement) crée un élément Image dans le référentiel modèle - l'élément est créé dans le Paquetage qui contient le diagramme et il est affiché sur le diagramme ; Les éléments d'image peuvent être affichés sur un diagramme en tant qu'image elle-même ou en tant que simple représentation d'élément
• 'Insérer' (fichiers graphiques uniquement) insère le fichier dans le diagramme en tant qu'élément Bordure rempli

Apprenez Plus sur l'artefact
