Diagramme de Séquence
Connaître le Diagramme de Séquence
Présentation du Diagramme de Séquence |
Le Séquence de diagramme est l'un des diagrammes Comportementale UML ( Unified Modeling Language ) qui peut être utilisé pour définir le flux ordonné dans le temps des messages entre les éléments. Ils peuvent être utilisés par les utilisateurs commerciaux et techniques, mais sont plus couramment utilisés pour les descriptions techniques d'un système. Le temps est par convention représenté sur l'axe vertical et les éléments (Classificateurs ou Instances) sont positionnés horizontalement en haut du diagramme . Généralement, un acteur (représentant un rôle joué par un utilisateur) démarre le flux et des messages sont transmis entre les éléments indiquant comment un résultat est obtenu.
|

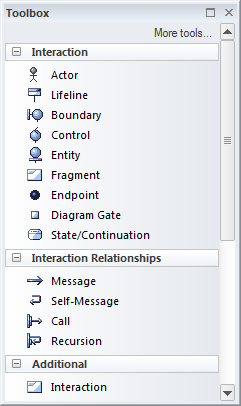

Où trouver le Diagramme de Séquence |
Ruban : Conception > Diagramme > Ajouter un Diagramme > UML Comportementale > Séquence Fenêtre Navigateur Barre d'outils : icône Nouveau Diagramme > UML Comportementale > Séquence Menu contextuel de la fenêtre du Navigateur | Ajouter Diagramme ... > UML Comportementale > Séquence |
Utilisation du Diagramme de Séquence |
Le Séquence de diagramme peut être utilisé pour modéliser n'importe quel ensemble de messages qui circulent entre deux ou plusieurs éléments pour produire un résultat. Ils sont plus généralement utilisés par les modélisateurs techniques pour décrire comment les messages sont transmis entre les composants d'application et les interfaces pour obtenir un résultat. Ils sont particulièrement utiles lorsqu'ils sont utilisés pour décrire des protocoles complexes ou des interactions de sous-systèmes difficiles à comprendre à moins d'être présentés graphiquement. Séquence diagrammes de séquence peuvent également être créés automatiquement à partir de traces de pile afin de visualiser le fonctionnement d'un système. |
Options pour le Diagramme de Séquence |
Les éléments qui apparaissent dans les diagrammes de Séquence peuvent être soit des classificateurs tels que des classes et des composants, soit des instances telles que des objets et des instances de composants. Le choix dépendra de ce que le modélisateur veut représenter. L'ordre des objets et des messages peut être modifié pour rendre le diagramme plus lisible et des notes peuvent être utilisées pour expliquer certaines parties du diagramme . Des fragments peuvent également être ajoutés pour représenter les structures de contrôle qui opèrent sur un groupe de messages.
|
