Modèle de référence technique

Les architectures ne sont généralement pas construites à partir de zéro, mais les architectes utilisent plutôt des modèles existants comme base sur laquelle de nouvelles architectures sont construites. Ces modèles sous-tendent les nouvelles architectures et créent une cohérence et une base pour tout type d'architecture quel que soit le domaine ou le niveau, des architectures stratégiques, de segment ou de solutions.

Il existe un certain nombre de modèles de référence techniques (TRM) publiés, et bien qu'il soit judicieux pour une entreprise d'en adopter un, il peut être nécessaire d'adapter le TRM sélectionné en fonction du domaine et du niveau de maturité de l'entreprise. La structure et le contenu du TRM peuvent souvent être dérivés de plates-formes et de services existants, mais devront généralement être augmentés à divers moments pour répondre aux demandes de besoins architecturaux nouveaux ou émergents tels que de nouveaux services et interfaces.

Enterprise Architect dispose d'une large gamme d'outils qui peuvent être utilisés pour créer un Modèle de référence technique qui sert de base à toutes les architectures existantes et nouvelles. Le plus convaincant de ces outils est l'outil de profil qui peut être utilisé pour étendre les constructions de langage de base et la grammaire du langage de Unified Modeling Language . L'infrastructure de Communication telle que les serveurs peut être définie comme une interface avec les plates-formes d'application, qui à leur tour fournissent des interfaces pour les applications de Métier et d'infrastructure. Une fois qu'un profil est créé, il peut être soit importé dans un référentiel, soit regroupé avec un certain nombre d'autres facilités dans une technologie Modèle Driven Generation (MDG). La visualisation et la documentation du TRM peuvent être créées et visualisées dans le modèle lui-même ou générées en tant que documentation.

Cette section répertorie les principaux outils disponibles dans Enterprise Architect qui peuvent être utilisés pour créer et maintenir un Modèle de référence technique. Il existe également une large gamme d'outils supplémentaires qu'un modélisateur pourrait trouver appropriés lors de l'application de la technique dans un contexte particulier. La liste complète des outils est disponible dans les rubriques : Meet the Enterprise Architecture Tools Additional Enterprise Architecture Tools .

Profil

Le profil fait partie du mécanisme d'extension du langage de Unified Modeling Language permettant à un modélisateur d'apporter des extensions à la grammaire du langage en utilisant les stéréotypes et Valeur Étiquetés pour créer des éléments au niveau du domaine, de l'industrie ou de l'organisation. Ce mécanisme peut être utilisé pour créer un Modèle de référence technique en créant les éléments fondamentaux, les services, les interfaces et les connecteurs sous forme de stéréotypes dans le profil. Ces éléments peuvent également avoir une Valeur Étiquetés ajoutée pour capturer des propriétés supplémentaires. Des pages de boîte à outils peuvent être créées et des groupes d'éléments et de connecteurs peuvent être ajoutés que les utilisateurs peuvent appliquer pour créer de nouveaux éléments.

En savoir plus : Developing Profiles

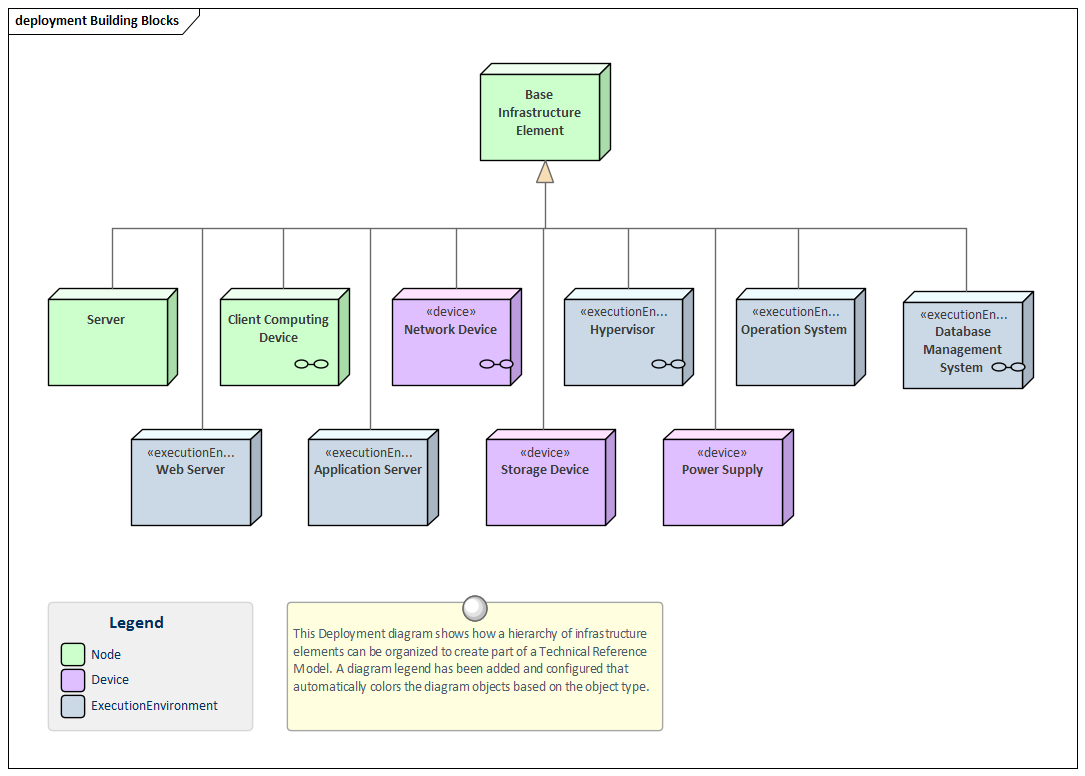

Diagramme déploiement

Les infrastructures de Communication telles que les serveurs et les périphériques réseau peuvent être définies comme interface avec les plates-formes d'application, qui à leur tour fournissent des interfaces pour les applications Métier et d'infrastructure. Le diagramme de Déploiement permet de modéliser l'ensemble de ces éléments et de montrer les relations entre les différents niveaux d'éléments du Référentiel Modèle , de l'Infrastructure de Communication et des Plateformes Applicatives à l'Application. Les nœuds matériels et les périphériques réseau doivent s'interfacer avec d'autres nœuds et périphériques via des interfaces publiées. Ceux-ci peuvent être décrits avec des ports UML ( Unified Modeling Language ) qui peuvent être utilisés pour décrire des aspects de l'interface tels que les adresses IP et les protocoles. Ceux-ci décrivent les connexions physiques ou virtuelles entre les différents éléments matériels qui composent le système.

En savoir plus : Deployment Diagram

Gestionnaire de Spécification

Le Gestionnaire de Spécification est un outil permettant de travailler avec des listes ou des catalogues d'éléments, y compris les éléments qui composent le Modèle de Référence Technique. Il fournit une interface de traitement de texte ou de feuille de calcul pour la saisie, la maintenance et la visualisation des éléments. Les serveurs, les périphériques réseau, les Systèmes d'Exploitation , les conteneurs, les applications et l'infrastructure, ainsi que les services et interfaces d'application peuvent tous être créés et affichés sous forme de catalogue, et des descriptions détaillées et une gamme de propriétés peuvent être ajoutées directement via l'interface. La modification des détails d'un élément dans le Gestionnaire de Spécification les modifiera à tous les autres endroits du référentiel, tels que les diagrammes et les fenêtres de Déploiement et de Composant. Le Gestionnaire de Spécification peut être utilisé avec des groupes d'éléments et évite à l'utilisateur d'avoir à connaître la représentation sous-jacente, car il travaille simplement avec une liste comme il le ferait dans son tableur ou son outil de traitement de texte préféré.

En savoir plus : Specification Manager

Ensembles travail

Les ensembles de travail sont une facilité utile pour travailler avec des modèles de référence technique, car ils permettent de collecter une série de vues en tant qu'ensemble, de leur donner un nom, de les enregistrer et de les rouvrir ultérieurement. Ils sont utiles pour travailler avec différentes parties prenantes susceptibles d'être intéressées par un ensemble de points de vue particulier. L'ensemble peut inclure des diagrammes , des profils de Matrice , une Bibliothèque d'Équipe et plus encore, et n'importe quel nombre d'ensembles de travail peut être créé.

En savoir plus : Working Sets

Diagramme composants

Un diagramme de composants peut être utilisé pour décrire n'importe quel nombre d'applications, de services d'application ou d'interfaces qui composent le Modèle de référence technique. Des diagrammes expressifs peuvent être créés et affichés qui montrent les relations entre les composants, y compris les interfaces et les ports qui décrivent les services que l'application offre à son environnement, y compris d'autres applications. N'importe quel nombre de diagrammes peut être créé montrant des groupes d'applications qui collaborent pour fournir un service qui est finalement requis pour répondre à un service ou à une capacité métier. Une entreprise de toute taille appréciable aura généralement des centaines, voire des milliers d'applications et leurs relations seront complexes et variées. Il est possible de créer un grand diagramme qui montre toutes ces applications dans une seule vue, mais il est plus courant de diviser le portefeuille en plusieurs groupes d'applications. Les composants d'application logiques et physiques peuvent être décrits.

En savoir plus : Component Diagram

Documentation

Enterprise Architect dispose d'un générateur de documentation flexible qui peut produire des fichiers de traitement de texte Docx et RTF, des rapports PDF et HTML. N'importe quel nombre de vues du contenu du référentiel peut être créé en générant de la documentation et la facilité des documents facilité permet de sélectionner le contenu de n'importe où dans le référentiel et de le regrouper en sections présentées avec un gabarit commun. La mise en forme dans les notes d'éléments ou de diagramme peut également être appliquée à la documentation. Il existe une facilité de gabarit sophistiquée qui fournit une gamme de gabarits et permet également à l'utilisateur de créer ses propres gabarits , de définir des styles, des pages de couverture, des tableaux de contenu, des images et un large éventail d'autres options de formatage.

En savoir plus : Documentation

Apparence de l'élément

De nombreux éléments qui composent le Modèle de référence technique , tels que les serveurs et les appareils, sont généralement représentés par des images qui aident le spectateur à visualiser le type d'appareil ou de serveur représenté. De nombreux fabricants et fournisseurs de Cloud mettent à disposition un ensemble d'images qui peuvent être utilisées comme représentations alternatives de ces éléments. Des images de la Bibliothèque d'images standard peuvent être utilisées, des images de fournisseurs importées ou l'organisation est libre de créer ses propres graphiques pour représenter des concepts dans le Modèle de référence technique ou qui ont une signification particulière pour des individus ou des groupes de parties prenantes.

Voir aussi : Element Appearance

Gestionnaire d'images

La Bibliothèque d'images est un magasin global d'images dans le référentiel qui peut être appliqué à n'importe quel nombre d'éléments de diagramme . Il existe des bibliothèques intégrées, mais pour le Modèle de référence technique, il est courant que les organisations importent des bibliothèques d'images qui peuvent être utilisées pour représenter des produits et services de fournisseurs ou de fournisseurs particuliers. Les images peuvent être dans une variété de formats et lorsqu'elles sont utilisées pour changer l'apparence d'un élément, elles créent un diagramme convaincant qui est souvent plus attrayant que les formes géométriques des langages de modélisation . Dans la mesure du possible, il est recommandé de stocker une image vectorielle afin qu'elle puisse être efficacement mise à l'échelle dans un diagramme . Les images peuvent également être utilisées lors de la définition du métafichier pour un stéréotype.

En savoir plus : Image Manager
