Métier Buts et Objectifs Modélisation
Métier Buts et objectifs La Modélisation est sans doute la contribution la plus importante au développement d'une architecture, car elle définit le bon contexte pour l'alignement de l'architecture avec la stratégie commerciale.
Enterprise Architect peut être utilisé pour modéliser les buts et les objectifs et les relier les uns aux autres, chaque but étant décomposé en un certain nombre d'objectifs qui peuvent être mesurés. Les stéréotypes peuvent être utilisés pour créer des éléments But et Objectif, et ceux-ci peuvent être ajoutés à n'importe quel nombre de diagrammes . La fenêtre Navigateur permet de structurer les objectifs, en ajoutant les objectifs en tant qu'éléments enfants placés sous l'objectif applicable. Le Gestionnaire de Spécification est un outil utile pour créer, visualiser ou présenter les Buts et Objectifs d'un atelier. Il s'agit d'un outil textuel qui permet de visualiser les buts et les objectifs dans une interface de traitement de texte ou de feuille de calcul.
Cette section répertorie les principaux outils disponibles dans Enterprise Architect qui peuvent être utilisés pour effectuer la Modélisation des buts et objectifs de Métier . Il existe également une large gamme d'outils supplémentaires qu'un modélisateur pourrait trouver appropriés lors de l'application de la technique dans un contexte particulier. La liste complète des outils est disponible dans les rubriques : Meet the Enterprise Architecture Tools Additional Enterprise Architecture Tools .
Gestionnaire de Spécification
Le Gestionnaire de Spécification travaille avec des listes d'éléments incluant les Buts et Objectifs du Métier ; il fournit une interface de type traitement de texte ou tableur pour la saisie, la maintenance et la visualisation de ces éléments. Les Buts et Objectifs et d'autres éléments tels que Métier Pilotes peuvent être visualisés sous forme de catalogue et des descriptions détaillées et une gamme de propriétés peuvent être ajoutées directement via l'interface. La modification de ces éléments dans le Gestionnaire de Spécification les modifiera à tous les autres endroits du référentiel, tels que les diagrammes et les fenêtres. Le Gestionnaire de Spécification peut être utilisé avec n'importe quel ensemble d'éléments de modèle tels que Exigences , et les applications où l'affichage des éléments dans une liste est préférable, mais il est particulièrement utile pour créer et gérer du contenu dans l'Architecture Métier où les utilisateurs ne sont peut-être pas aussi familiers avec des représentations schématiques.
En savoir plus : Specification Manager
Fenêtre Navigateur
Les Buts et Objectifs Métier peuvent être créés et ajoutés à un catalogue directement dans la fenêtre du Navigateur , sans avoir besoin de créer les éléments sur un diagramme . Les éléments créés sur un diagramme seront toujours visibles dans la fenêtre du Navigateur , et les modifier à un endroit les mettra automatiquement à jour partout dans le référentiel. Les éléments peuvent être ordonnés dans la fenêtre Navigateur à l'aide du bouton Flèche Haut ou Flèche Bas dans l'en-tête de la fenêtre Navigateur . Ils peuvent également être regroupés en catégories par l'utilisation de Paquetages , pour rendre la liste plus gérable.
En savoir plus : Browser Window
Exigences Diagramme

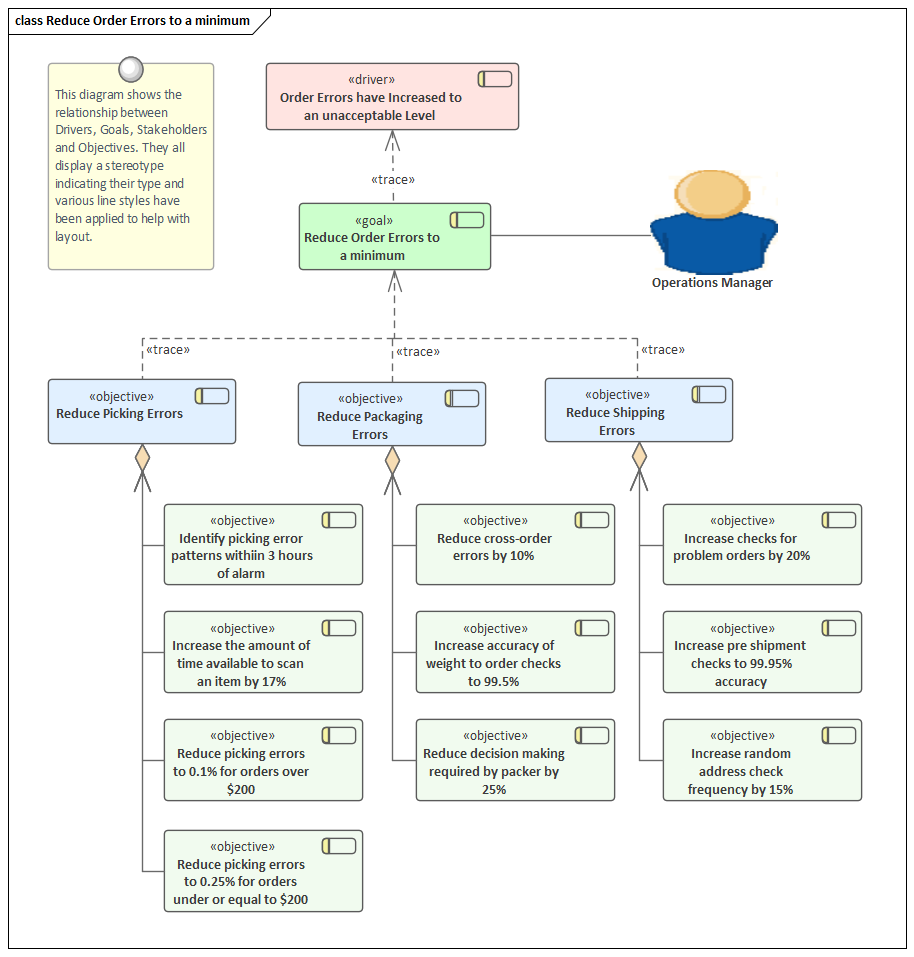

Le Exigences des diagramme peut être utilisé pour créer une représentation visuelle de la relation entre les buts et les objectifs et d'autres éléments du modèle, y compris les principes, les moteurs de Métier , les contraintes, les Règles Métier , les cas d'utilisation, les histoires d'utilisateurs, les composants de conception, etc. Pour les architectes habitués à travailler avec des listes dans un outil textuel, les diagrammes d' Exigences fourniront une représentation visuelle expressive, permettant aux buts et objectifs d'être liés aux éléments des architectures commerciales, d'information, d'application et technologiques.
En savoir plus : Requirements Diagram
Stéréotype
Le Unified Modeling Language ne contient pas lui-même d'éléments pour représenter les buts et les objectifs, mais ils peuvent être inclus en utilisant des stéréotypes, qui est un mécanisme d'extension du langage de base. Ces stéréotypes peuvent être appliqués à un élément de base tel qu'une exigence, puis le stéréotype peut être appliqué pour créer de nouveaux buts et objectifs. Le stéréotype sera visible dans la fenêtre Navigateur et les diagrammes si ces options ont été définies. Ces éléments stéréotypés peuvent devenir disponibles si d'autres Technologies ou profils ont été activés.
En savoir plus : Stereotyping
Fenêtre de traçabilité
La fenêtre de traçabilité permet à un modélisateur de visualiser les connexions entre les éléments du référentiel. Ceci est très utile pour montrer comment les objectifs et les objets sont liés les uns aux autres, comment ils sont connectés à d'autres éléments du modèle et, à leur tour, comment ces éléments sont connectés. Les buts et objectifs du métier peuvent être liés à un large éventail d'éléments, y compris les politiques, Exigences , Processus Métier Métier etc. toutes ces relations seraient visibles dans la fenêtre Traçabilité.
En savoir plus : Traceability Window
