Modélisation capacités
Les «capacités» sont un concept commercial important qui décrit les capacités ou les compétences d'une organisation. Ils sont généralement assez stables et, bien que les processus métier, les fonctions et les rôles changent assez fréquemment, les capacités changent moins fréquemment. Lorsqu'ils changent, c'est généralement en réponse à un moteur ou à un changement stratégique. Les capacités peuvent être associées aux buts et objectifs stratégiques. Ils fournissent un point de départ ou un enjeu utile pour les architectes d'entreprise afin de cartographier les éléments de niveau inférieur tels que les processus et fonctions métier, les applications et les actifs technologiques. Ils nécessitent généralement un long délai de livraison et couvrent souvent plusieurs secteurs d'activité et impliquent plusieurs portefeuilles et projets. Pour cette raison, les capacités sont souvent décomposées en incréments de capacité, qui à leur tour sont constitués d'un certain nombre de dimensions, notamment :
- Personnel - y compris le perfectionnement professionnel et la formation
- Processus - y compris les processus métier et les règles
- Information - y compris la gestion de l'information
- Facilités - y compris les bâtiments et les structures
- Infrastructure - y compris les composants et la technologie
Cette section répertorie les principaux outils disponibles dans Enterprise Architect qui peuvent être utilisés pour effectuer la Modélisation des Capacités. Il existe également une large gamme d'outils supplémentaires qu'un modélisateur pourrait trouver appropriés lors de l'application de la technique dans un contexte particulier. La liste complète des outils est disponible dans les rubriques : Meet the Enterprise Architecture Tools Additional Enterprise Architecture Tools .
Liste Vue
La Vue de liste est une alternative pratique à la visualisation des capacités (ou d'autres éléments) dans un Paquetage ou un diagramme sélectionné. La vue présente les Capacités dans un format tabulaire où chaque Capacité est une ligne et les propriétés et Valeur Étiquetés sont affichées dans des colonnes. C'est une alternative pratique à une vue de diagramme ou Paquetage et permet de créer de nouveaux éléments et de modifier des propriétés. Il est utile car il fournit une vue des propriétés d'un ensemble d'éléments dans un tableau unique et est souvent plus attrayant pour les parties prenantes au niveau de l'entreprise et de la direction.
En savoir plus : List View
Matrice des relations
La Matrice de relations est un outil utile pour visualiser les relations entre des ensembles d'éléments ; il fournit une interface de type feuille de calcul pour saisir, maintenir et afficher ces relations. Un architecte d'entreprise ou d'application voudra généralement montrer comment les capacités ou les incréments de capacité sont réalisés par des éléments d'architecture au niveau de l'application, tels que Métier Processus ou Application Services ou Applications. En plaçant les capacités sur un axe et les autres éléments sur l'autre, il est possible de créer une matrice qui affiche les relations. L'outil est souvent privilégié pour une utilisation dans des ateliers et des réunions avec des intervenants commerciaux qui sont plus familiers avec la feuille de calcul que les vues schématiques.
En savoir plus : Relationship Matrix
Exigences Diagramme
Le Exigences des diagramme peut être utilisé pour créer une représentation visuelle de la relation entre les capacités et d'autres éléments du modèle, y compris les moteurs de Métier , les objectifs, le Métier de Processus et plus encore. Les capacités peuvent également être créées sur un diagramme par elles-mêmes et représentées comme des éléments imbriqués les uns dans les autres pour montrer une relation hiérarchique. Un diagramme grand format peut être utilisé pour créer une affiche des capacités à l'aide du moteur de documentation.
En savoir plus : Requirements Diagram
Stéréotype

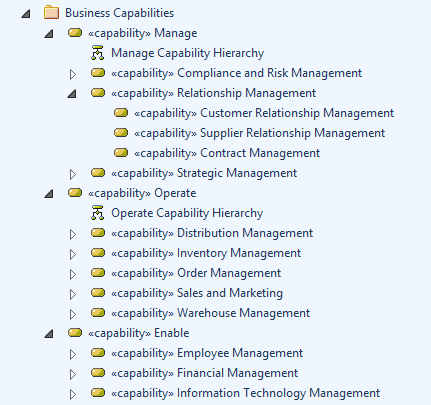

Le Unified Modeling Language ne contient pas lui-même d'élément pour représenter une capacité ou un incrément de capacité, mais ils peuvent être inclus en utilisant des stéréotypes, qui est un mécanisme d'extension du langage de base. Ces stéréotypes peuvent être appliqués à un élément de base tel qu'une exigence, puis le stéréotype peut être appliqué pour créer de nouvelles capacités ou incréments de capacité. Le stéréotype sera visible dans la fenêtre Navigateur et les diagrammes si ces options ont été définies. Les éléments de capacités peuvent devenir disponibles si d'autres Technologies ou profils ont été activés.
En savoir plus : Stereotyping
Fenêtre de traçabilité
La fenêtre de traçabilité permet à un modélisateur de visualiser les connexions entre les éléments du référentiel. Ceci est très utile pour montrer comment les capacités sont liées les unes aux autres, comment elles sont connectées à d'autres éléments du modèle et, à leur tour, comment ces éléments sont connectés. Les capacités peuvent être liées à d'autres éléments d'architecture d'entreprise tels que les objectifs et les pilotes, et des éléments d'architecture d'applications tels que les services d'application, les applications et plus encore ; toutes ces relations seraient visibles dans la fenêtre Traçabilité.
En savoir plus : Traceability Window
Gestionnaire de Spécification
Le Gestionnaire de Spécification est un outil permettant de travailler avec des listes d'éléments incluant des Capacités et fournit une interface de type traitement de texte ou tableur pour saisir, maintenir et visualiser ces éléments. Les capacités peuvent être créées et éditées à l'aide de cette interface sans avoir besoin d'accéder aux éléments de la fenêtre Navigateur ou des diagrammes . Changer ces éléments dans le Gestionnaire de Spécification assurera automatiquement que ces changements sont visibles dans tous les autres endroits du référentiel tels que les diagrammes et les fenêtres. Un nom et une description de Capabilities et ses propriétés peuvent être modifiés directement via l'interface et les Valeur Étiquetés peuvent être consultées.
En savoir plus : Specification Manager
