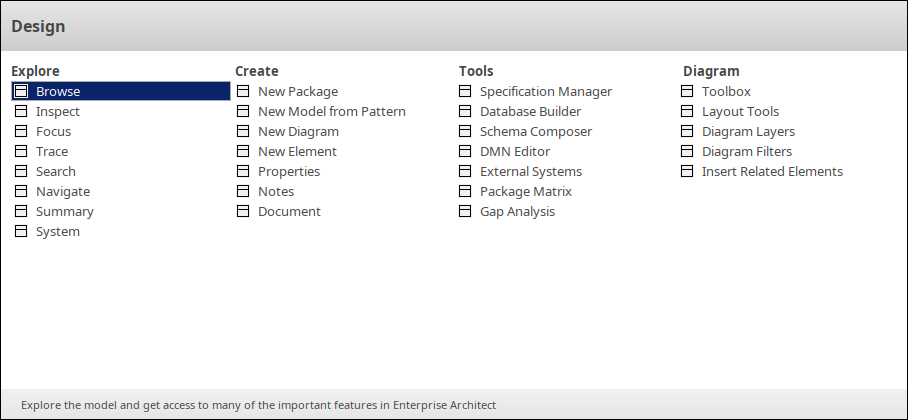

Le sélecteur de fenêtre de conception

Parcourir

Ouvre ou remet le focus sur la fenêtre du Navigateur dans l'onglet 'Projet'. La fenêtre Navigateur affiche les objets et fonctionnalités de votre modèle dans un certain nombre d'arrangements, reflétant le contenu et la structure de votre modèle. La fenêtre Navigateur est le principal mécanisme de navigation et d'exploration de votre modèle et constitue le point de départ de la plupart des fonctionnalités les plus importantes d' Enterprise Architect . L'onglet "Projet" affiche la structure complète et le contenu de votre modèle

Inspecter

Affiche la fenêtre Inspecteur dans l'onglet 'Détails'. La fenêtre Inspecteur offre la facilité d'examiner les détails d'un élément individuel, qu'il soit contenu dans le modèle actuel ou dans une source de données externe. L'onglet 'Détails' liste toutes les fonctionnalités et caractéristiques de l'élément, adaptées au type d'élément.

Focus

Affiche la fenêtre Focus , un outil précieux pour localiser et examiner les éléments importants à partir de n'importe où dans le modèle global. Cette fenêtre permet d'accéder aux Modèle Vues , aux Ensembles de travail et aux diagrammes et écrans récemment ouverts.

Trace

Affiche la fenêtre Traçabilité, dans laquelle vous pouvez voir rapidement quels éléments sont immédiatement liés à l'élément sélectionné et dans quelles relations, et quels éléments sont indirectement liés via une chaîne de relations. Vous pouvez également sélectionner un diagramme et explorer les relations de tous les éléments de ce diagramme . La fenêtre est reflétée dans l'onglet 'Trace' de la fenêtre de l'inspecteur.

Chercher

Ouvre la fenêtre Rechercher dans Projet , à travers laquelle vous pouvez exécuter un large éventail de recherches système et définies par l'utilisateur pour extraire et rassembler des informations sur les aspects de votre modèle.

Naviguer

Active ou désactive l'affichage de la barre d'outils Navigateur, qui identifie l'emplacement du Paquetage ou du diagramme dans lequel vous travaillez actuellement, et fournit des options pour changer le focus sur un autre niveau de la branche du Paquetage , effectuer les opérations pertinentes sur le Paquetage et localiser d'autres Paquetages dans le modèle.

Sommaire

Affiche la fenêtre Résumé, un bref résumé en lecture seule des propriétés générales de l'élément actuellement sélectionné :

• Élément (y compris Paquetages )
• Attribut
• Opération
• Test
• Article d'entretien ou
• Ressource

Système

Affiche la fenêtre de sortie du système, qui montre les données Enterprise Architect génère au cours de chacun d'une gamme de processus. Les données de chaque type d'opération ont généralement leur propre onglet dans cette fenêtre.

Nouveau Paquetage

Affiche la boîte de dialogue « Nouveau Paquetage », à travers laquelle vous pouvez créer un nouveau Paquetage en tant qu'enfant du nœud actuel.

Nouveau Modèle de Motif

Affiche la Page Démarrage dans l'onglet 'Créer à partir de Motif ' (l' Assistant de Modèle ), à travers lequel vous pouvez générer un Paquetage avec une structure subordonnée à partir d'une gamme de gabarits de modèle.

Nouveau Diagramme

Affiche la boîte de dialogue ' Nouveau Diagramme ' , à travers laquelle vous pouvez créer un nouveau diagramme sous le Paquetage courant , à partir d' une gamme de gabarits de diagramme .

Nouvel Élément

Affiche la boîte de dialogue ' Nouvel Élément ', à travers laquelle vous pouvez créer de nouveaux éléments dans des ensembles d'outils spécifiques.

Propriétés

Affiche la fenêtre Propriétés , qui fournit toutes les propriétés et caractéristiques de l' object sélectionné tel qu'un élément, un diagramme , un connecteur ou une opération.

Notes

Affiche la fenêtre Notes , dans laquelle vous pouvez ajouter de brèves notes ou des descriptions plus longues et des informations complémentaires sur l' object modèle .

Document

Affiche la fenêtre de document, dans laquelle vous pouvez lire, créer ou modifier un document plus formel ou plus long sur l'élément actuel - un document lié. Vous pouvez également exécuter des recherches pour localiser d'autres éléments qui ont des documents liés et travailler sur ces documents si nécessaire.

Gestionnaire de Spécification

Affiche la fenêtre Gestionnaire de Spécification , une interface simple basée sur un document vers un Paquetage ou un diagramme sélectionné dans le modèle, fournissant les moyens de créer et de réviser des éléments sous forme de représentations textuelles d'objets dans le modèle.

Constructeur de base de données

Affiche la fenêtre Database Builder, une interface personnalisée pour le modélisateur de données, permettant d'effectuer toutes les tâches de modélisation liées à la base de données à un seul endroit.

Compositeur de Schéma

Affiche la fenêtre Compositeur de Schéma , un outil polyvalent pour définir rapidement et facilement une variété de schémas formels à partir d'un modèle, sans avoir besoin d'utiliser un profil ou des éléments stéréotypés lors de la construction de la définition d'un document XSD (ou autre).

Éditeur DMN

Affiche l'éditeur Tableau de Décision , grâce auquel vous utilisez la facilité Décision Tableaux comme une méthode simple d'application de la norme Décision Modèle et Notation (DMN) pour modéliser la façon dont une décision est prise et générer du code pour les décisions.

Systèmes externes

Affiche la fenêtre Données externes, que vous pouvez utiliser pour intégrer les données de fournisseurs externes tels que Jira et Polarion dans un modèle Enterprise Architect .

Matrice Paquetage

Affiche la Matrice des relations , une feuille de calcul des relations entre les éléments de modèle au sein d' un Paquetage , ou entre les éléments de deux Paquetages différents . Vous pouvez filtrer la sélection des relations affichées.

Analyse des écarts

Affiche la Matrice d'Analyse des Écarts , que vous utilisez pour analyser les artefacts du modèle afin d'identifier les écarts potentiels entre les solutions. Il vous aide à mettre en évidence les lacunes entre la solution d'origine ou actuelle et l'amélioration proposée - les éléments qui ont été délibérément omis, accidentellement omis ou non encore définis.

Boîte à outils

Ouvre la boîte à outils Diagramme , un panneau d'icônes que vous pouvez utiliser pour créer des éléments et des connecteurs sur un diagramme . Il existe de nombreuses pages disponibles dans la boîte à outils, chaque page fournissant les icônes des éléments, des connecteurs ou des modèles pour un type spécifique de diagramme sous un ensemble d'outils ou une perspective spécifique. Vous pouvez également utiliser les icônes de la boîte à outils pour ajouter des éléments à :

• Un Paquetage via le Gestionnaire de Spécification et
• Un Paquetage ou un élément de la fenêtre Navigateur

Outils Disposition

Affiche la fenêtre Outils de Disposition , qui vous aide à définir les éléments d'un diagramme dans l'un des nombreux arrangements réguliers tels qu'un cercle, une boîte ou un éventail.

Diagramme

Affiche la fenêtre Filtres et calques dans l'onglet "Calques", qui vous aide à masquer ou à exposer des parties de tout diagramme dans des segments représentant tout concept servant de base à la séparation ou au regroupement des éléments de ce diagramme . Les couches peuvent être comparées à des transparents posés les uns sur les autres dans une pile, chaque transparent montrant un groupement d'éléments sur le diagramme .

Filtres de Diagramme

Affiche la fenêtre Filtres et calques dans l'onglet "Filtres", qui vous aide à modifier l'affichage des composants du diagramme afin que les éléments requis soient immédiatement identifiés, sans endommager la structure et l'intégrité du modèle.

Insérer des éléments associés

Lorsqu'un diagramme est ouvert, cette option affiche la boîte de dialogue "Insérer des éléments associés", qui vous aide à ajouter un groupe d'éléments à un diagramme en fonction d'un type de relation et de types d'éléments définis.
