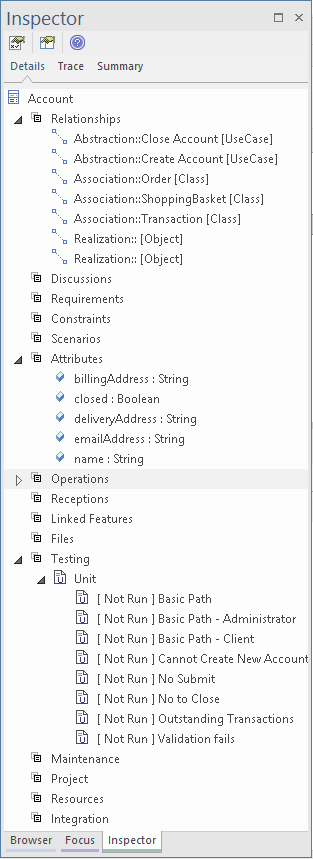

La Fenêtre d'Inspecteur
La fenêtre Inspecteur offre la facilité d'examiner les détails d'un élément individuel, qu'il soit contenu dans le modèle actuel ou dans une source de données externe.
Généralement la fenêtre comporte un onglet 'Détail' listant toutes les fonctionnalités et caractéristiques de l'élément, adaptées au type d'élément. Les catégories de fonctionnalités et de caractéristiques sont listées même si elles ne contiennent pas d'items.
La fenêtre comporte également un onglet « Trace », qui est une instance de la fenêtre de traçabilité pour afficher et parcourir les dépendances et les connexions de l'élément actuellement sélectionné. L'onglet 'Trace' a l'apparence, les facilités et le contenu de la fenêtre Traçabilité, et se met à jour en synchronisation avec la fenêtre.
De même, la fenêtre a un onglet Résumé qui a l'apparence, les facilités et le contenu de la fenêtre Résumé, et se met à jour en synchronisation avec cette fenêtre.
Si vous travaillez avec une source de données externe dans un modèle connecté au Cloud, la fenêtre Inspecteur comporte un autre onglet - "Externe" - qui affiche les caractéristiques et fonctionnalités de l'élément de données externe sélectionné. Dans ce cas, si une catégorie ne contient aucun élément, elle n'apparaît pas dans la liste.
Barre d'outils de la fenêtre d'inspection
La barre d'outils de la fenêtre Inspecteur propose trois icônes qui vous permettent d'afficher tous les détails d'un élément sélectionné.
Icône |
La description |
Voir également |
|---|---|---|
|
|
Sélectionnez un élément et cliquez sur cette icône pour ouvrir la boîte de dialogue ou la fenêtre appropriée et - le cas échéant - l'onglet pour afficher les propriétés de cet élément. Par exemple, si vous aviez sélectionné une opération, un attribut ou une réception, cette icône afficherait la fenêtre Fonctionnalités à l'onglet approprié pour cet élément. |
Créer et gérer des Attributes Définir les Propriétés des opérations La fenêtre Fonctionnalités |
|
|
Sélectionnez un élément et cliquez sur cette icône pour faire de l'élément le focus de la fenêtre Propriétés ancrée. |
La fenêtre Propriétés |
|
|
Cliquez sur cette icône pour afficher cette rubrique d'aide de la fenêtre Inspecteur . |
