Diagramme

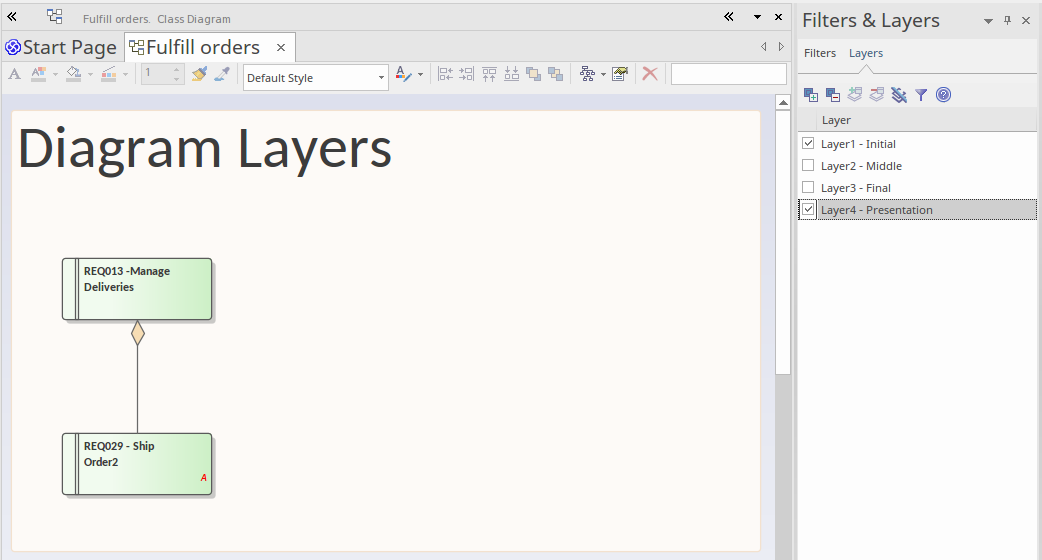

Diagramme couches de diagramme permettent de créer et d'afficher des segments d'un diagramme pour représenter tout concept servant de base à la séparation ou au regroupement des éléments de ce diagramme . Les couches peuvent être comparées à des transparents posés les uns sur les autres dans une pile, comme dans les encyclopédies sur papier où, par exemple, une image de base d'un squelette humain aurait une feuille transparente montrant les artères posées sur le dessus, puis une pour veines et une autre pour les nerfs. Le processus analogue avec les couches de Diagramme d' Enterprise Architect consiste à révéler des parties de n'importe quel diagramme , y compris les modèles de Processus Métier , les diagrammes d'architecture, les diagrammes Kanban ou les diagrammes Feuille de Route . L'outil a la flexibilité supplémentaire de pouvoir appliquer de manière sélective n'importe quel sous-ensemble de calques, ce qui, bien sûr, ne peut pas être fait avec les transparences de l'encyclopédie. L'outil a également la capacité d'amener un calque sélectionné au premier plan tout en montrant les autres calques avec une opacité réduite. Diagramme Layers sera un outil bienvenu pour les personnes qui ont besoin de présenter des modèles complexes à un public, créant un récit facile à comprendre construit par étapes plutôt que de confondre le public avec le diagramme complet dès le départ.

Diagramme de diagramme, comme les Filtres de Diagramme diagramme associés, peuvent être utilisés pour masquer ou exposer des parties de n'importe quel diagramme . Les filtres sont appliqués à l'aide de métadonnées d'éléments telles que l'état ou la complexité, tandis que les couches sont appliquées à l'aide de tout critère ad hoc pour la séparation des éléments ; par exemple, des éléments sur lesquels se concentrer dans un atelier ou des éléments d'un style architectural particulier. Les couches peuvent être utilisées pour séparer des éléments dans des diagrammes d'architecture afin de montrer une intention stratégique, tactique ou de mise en œuvre, ou pour montrer des séquences particulières d'activations dans un Séquence de diagramme , ou pour montrer une séquence ordonnée dans le temps dans un modèle Processus Métier , et bien plus encore.

Une différence importante entre les filtres et les couches est que les filtres sont définis à un méta-niveau et peuvent donc être appliqués à n'importe quel diagramme du référentiel. Ainsi, par exemple, un filtre qui masque tous les éléments à l'exception des exigences critiques peut fonctionner sur un diagramme de niveau métier dans le projet A et un diagramme de niveau technique dans le projet B. Les couches, en revanche, sont intentionnellement définies sur et pour un diagramme spécifique et ne peut pas être appliqué à d'autres diagrammes . Les modélisateurs avancés peuvent souhaiter utiliser Layers et Filters ensemble pour créer des visualisations des diagrammes sous-jacents, en se rappelant que les définitions de Filters s'appliquent au niveau du référentiel, mais que leur utilisation et leur application avec Layers s'appliquent à la vue d'un diagramme par l'utilisateur. Diagramme légendes de diagramme peuvent également être utilisées en conjonction avec les calques et les filtres pour aider à améliorer le récit du diagramme .

Accéder

Choix

Les icônes de ce tableau sont décrites par ordre d'utilisation et non par ordre d'affichage dans la barre d'outils.

Option	Action	Voir également
Créer un nouveau calque	Cliquez simplement sur cette icône pour afficher une case à cocher sélectionnée et le texte 'Layer n '. Retapez le texte avec le nom que vous souhaitez appliquer à cette couche d'éléments. La case est cochée pour que les éléments de la couche soient affichés sur le diagramme . Si vous décochez la case, le calque n'est pas actif et les éléments qu'il contient ne sont pas affichés. Vous sélectionnez maintenant les éléments à ajouter au nouveau calque.
Ajouter des éléments au calque	Sur le diagramme , sélectionnez le ou les éléments à afficher ou à masquer à l'aide d'un calque. Cliquez ensuite sur le nom du calque, et sur cette icône. L'icône est activée lorsque les éléments et le calque sont sélectionnés. Si vous décochez maintenant la case de la couche, les éléments qui lui sont affectés sont masqués sur le diagramme . Si vous cochez la case, ces éléments sont à nouveau affichés.
Filtrer par couche	Avec une case à cocher de calque sélectionnée, cliquez sur cette icône pour estomper tous les éléments PAS dans le calque, laissant le calque sélectionné affiché en clair. Cliquez à nouveau sur l'icône pour restaurer tous les éléments en plein affichage.
Supprimer les éléments sélectionnés du calque	Dans le diagramme , sélectionnez les éléments que vous ne souhaitez plus inclure dans la couche. Cliquez ensuite sur le nom du calque et cliquez sur cette icône. Lorsque vous décochez la case en regard du nom de la couche, les éléments sélectionnés ne sont plus masqués sur le diagramme et lorsque vous sélectionnez la couche et cliquez sur l'icône Filtrer, ces éléments sont estompés.
Effacer tous les éléments du calque	Cliquez simplement sur le nom du calque et cliquez sur cette icône. Tous les éléments affectés au calque en sont effacés. Si le calque n'a pas d'éléments affectés, l'icône n'est pas activée.
Supprimer le calque	Cliquez sur le nom du calque et sur cette icône pour supprimer le calque de la fenêtre. Tous les éléments affectés s'affichent normalement.
Couche	Cochez cette case pour définir l'état du filtre pour tous les filtres de la liste.
Aider	Afficher cette rubrique d'aide.

Notes

• Les calques opèrent sur des éléments ; les connecteurs entre les éléments sont masqués ou filtrés si l'élément cible et/ou source est affecté au calque sélectionné
• Si une couche de diagramme est sélectionnée, elle restera sélectionnée lorsque vous cliquerez hors et dans le diagramme
• Si un calque est masqué, les éléments qu'il contient ne peuvent pas être sélectionnés
