Le sélecteur de fenêtre Propriétés

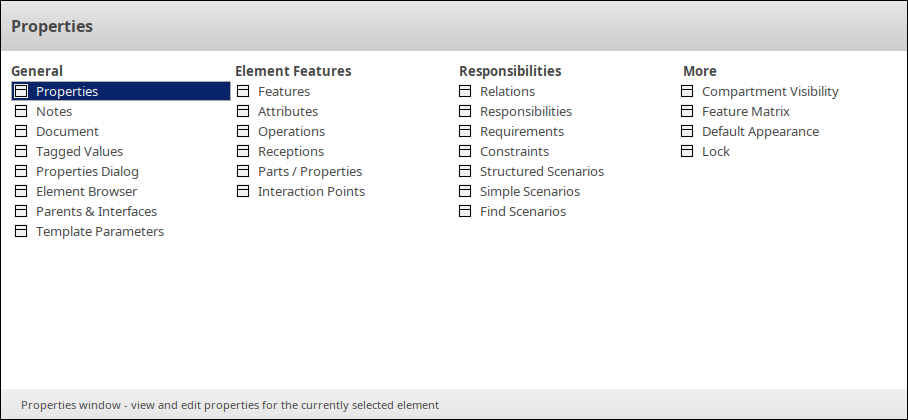

Le Sélecteur de fenêtre Propriétés offre un accès immédiat à une gamme de fenêtres pour créer, examiner et travailler sur les propriétés des objets du modèle, à la fois depuis la fenêtre Navigateur et dans les diagrammes . Chaque nom de fenêtre est une commande qui, lorsque vous cliquez dessus, ouvre cette fenêtre.

Vous pouvez afficher ce sélecteur de fenêtre à partir du panneau de ruban ' Début > Toutes les Windows ' et du panneau de ruban ' Conception > Elément '.

Les fenêtres sont organisées en quatre ensembles, comme décrit dans les tableaux de cette rubrique.

Général

Les options répertoriées dans ce groupe permettent d'accéder aux fenêtres par lesquelles vous définissez la nature et la finalité d'un élément sélectionné.

Option

La description

Voir également

Propriétés

Affiche ou renvoie le focus sur la fenêtre Propriétés . Cette fenêtre offre un moyen pratique et immédiat d'afficher et de modifier les propriétés d'une gamme d'objets de modélisation , y compris des éléments.

Fenêtre des Propriétés pour les éléments

Notes

Affiche ou renvoie le focus sur la fenêtre Notes de l'élément, dans laquelle vous pouvez enregistrer des informations utiles sur l'objectif, la conception et le développement de l'élément.

La fenêtre des Notes

Document

Affiche la fenêtre de document, dans laquelle vous pouvez lire ou modifier le contenu d'un document lié sur l'élément actuel.

Documents liés dans la fenêtre de document

Valeur Étiquetés

Affiche l'onglet 'Tags' de la fenêtre Propriétés , sur lequel vous pouvez :

  • Attribuer une Valeur Étiquetée à un Item
  • Modifier Valeur Étiquetés
  • Attribuer des Notes à une Valeur Étiquetée
  • Effectuer une gestion avancée des balises
Note que Valeur Étiquetés des stéréotypes ne sont pas affichées dans l'onglet 'Tags' , mais dans un segment de l'onglet 'Elément' de la fenêtre.
Valeur Étiquetés

Propriétés Dialogue

Affiche la boîte de dialogue ' Propriétés ' pour l'élément actuellement sélectionné, qui vous aide à définir et à révision une large gamme de propriétés de cet élément. Les onglets et propriétés affichés dans la le dialogue dépendent du type d'élément sélectionné.

Propriétés Dialogue

Navigateur d’Élément

Affiche l'onglet 'Détails' de la fenêtre Inspecteur, montrant toutes les fonctionnalités et caractéristiques ajoutées de l'élément sélectionné.

Inspecteur - Détails

Parents et Interfaces

Affiche la boîte de dialogue "Définir les parents et les interfaces", dans laquelle vous définissez le ou les éléments parents d'un élément généralisable ou d'une interface qu'il réalise (implémente).

Définir le parent de l'élément

Paramètres Gabarit

Affiche la boîte de dialogue ' Gabarits ' , sur laquelle vous pouvez définir :

  • Paramètres de gabarit de classe paramétrés et
  • Liaison d'expressions sur une classe de liaison
Cours Gabarit

Fonctionnalités éléments

Les options répertoriées dans ce groupe affichent des onglets spécifiques de la fenêtre Fonctionnalités , pour vous permettre de gérer ces fonctionnalités d'un élément sélectionné.

Option

La description

Voir également

Fonctionnalités

Affiche la fenêtre Fonctionnalités , un outil polyvalent et transparent pour créer et modifier les fonctionnalités de l'élément sélectionné. La fenêtre comporte un certain nombre d'onglets qui vous aident à afficher, créer, supprimer et gérer :

  • Attributes
  • Opérations et, pour les éléments d' State , comportements d'opération
  • Éléments de réception
  • Sur un élément State , les déclencheurs internes
  • Éléments structurels, tels que les parties et les Propriétés ajoutées aux éléments
  • Éléments montés sur le bord (points d'interaction) tels que les ActionPins et les ports qui forment les principaux points d'interaction d'éléments complexes et composites
  • Points d'entrée et points de sortie (points de connexion) sur un élément de State
La fenêtre Fonctionnalités

Attributes

Affiche la fenêtre Fonctionnalités à l'onglet ' Attributes ', qui permet de créer et de gérer les attributs d'un élément sélectionné. Attributes définissent les propriétés ou les éléments de données internes d'un élément.

Attributes

Opérations

Affiche la fenêtre Fonctionnalités dans l'onglet 'Opérations', qui vous permet de créer des Opérations et de gérer leurs propriétés de base. Les opérations sont des fonctionnalités d'un élément qui représentent le comportement ou les services qu'un élément supporte .

Opérations

Réceptions

Affiche la fenêtre Fonctionnalités de l'onglet 'Réceptions', qui permet de gérer les éventuelles Réceptions sur l'élément. Une réception est une fonctionnalité d'un classificateur et est dérivée d'un élément Signal.

Réception

Parties/ Propriétés

Affiche la fenêtre Fonctionnalités dans l'onglet 'Parts/ Propriétés ', qui vous aide à définir certaines constructions et événements en tant qu'éléments structurels, en particulier les éléments Part et Property dans ce cas.

Gérer les éléments structurels

Points d'interaction

Affiche la fenêtre Fonctionnalités dans l'onglet 'Points d'interaction', qui vous aide à définir certaines constructions et événements avec des éléments structurels, en particulier des points d'interaction ou des ports, dans ce cas.

Gérer les éléments structurels

Responsabilités

Les options répertoriées dans ce groupe vous aident à identifier, créer et supprimer les entités qui définissent les règles de fonctionnement ou de traitement appliquées à un élément.

Option

La description

Voir également

Rapports

Affiche la fenêtre Relations de l'élément courant, listant les connecteurs issus et liés à l'élément sélectionné.

La fenêtre Relations

Responsabilités

Affiche la fenêtre Responsabilité, qui fournit une méthode pratique pour identifier, créer et supprimer rapidement les règles appliquées à un élément. La fenêtre affiche le nom et les principales propriétés des entités qui imposent de telles règles ou restrictions à l'élément, à savoir les Exigences , les Contraintes, les Scénarios et les fichiers.

Responsabilités

Exigences

Affiche l'onglet ' Exigences ' de la fenêtre Responsabilité, vous aidant à esquisser les exigences internes d'un élément (vous pouvez passer de cet onglet à la boîte de dialogue ' Propriétés ' pour ajouter des détails à l'exigence).

Exigences

Contraintes

Affiche l'onglet 'Contraintes' de la fenêtre Responsabilité, qui vous aide à esquisser les contraintes de l'élément (vous pouvez passer de cet onglet à la boîte de dialogue ' Propriétés ' pour ajouter des détails à la contrainte). Les contraintes typiques sont les conditions préalables et postérieures, qui indiquent les choses qui doivent être vraies avant que l'élément ne soit créé ou accessible et les choses qui doivent être vraies après la destruction de l'élément ou la fin de son action.

Contraintes

Scénarios structurés

Affiche la Vue Scénarios, offrant un large éventail de facilités pour générer et modifier des scénarios, que vous pouvez utiliser pour définir rapidement et facilement la structure, les actions et les interactions des scénarios définis pour un élément tel qu'un cas d'utilisation. Ces scénarios peuvent être le chemin principal (de base), des chemins alternatifs ou des chemins d'exception.

Scénarios Vue

Scénarios simples

Affiche l'onglet 'Scénarios' de la fenêtre Responsabilité ; c'est le plus simple des trois écrans sur lequel vous pouvez créer et gérer des scénarios pour un élément. Vous utilisez cet onglet pour créer un scénario de chemin de base ou, si un chemin de base existe déjà, un scénario de chemin alternatif.

Un scénario est une séquence d'opérations du monde réel qui décrit comment le comportement fonctionnel, les workflows métier et les processus métier de bout en bout représentés par un élément fonctionnent en temps réel.

Scénarios - Fenêtre de responsabilité

Trouver des scénarios

Exécute une recherche dans le modèle pour localiser tous les éléments qui ont des scénarios définis.

Scénarios

Suite

Option

La description

Voir également

Visibilité du compartiment

Si vous avez sélectionné un élément sur un diagramme ouvert, cette option affiche la fenêtre Visibilité des compartiments dans laquelle vous pouvez définir un ensemble d'options pour afficher ou masquer les fonctionnalités de cet élément sur ce diagramme .

Fonctionnalité

Fonctionnalité Matrice

Affiche la Fonctionnalité Matrice , sur laquelle vous créez des relations d'affichage et de gestion entre deux éléments dont la source et/ou la cible est un attribut d'élément, une opération ou une réception.

La Matrice Fonctionnalité

Apparence par défaut

Affiche la boîte de dialogue "Apparence par défaut", dans laquelle vous pouvez modifier les paramètres d'apparence par défaut globaux d'un type d'élément en une apparence par défaut pour un élément spécifique sélectionné, quel que soit l'endroit où il est utilisé dans un diagramme . L'apparence par défaut est :

  • Couleurs de remplissage, de bordure et de police
  • Styles Police , y compris le type et la taille de la police
  • Épaisseur de la bordure
Définir l'apparence par défaut d'un élément

Bloquer

Si vous avez sélectionné un élément, diagramme ou Paquetage , cette option affiche la boîte de dialogue ' Verrouiller Élément ' sur laquelle vous verrouillez ou déverrouillez les autres utilisateurs pouvant mettre à jour l' object .

Verrouiller les éléments Modèle
