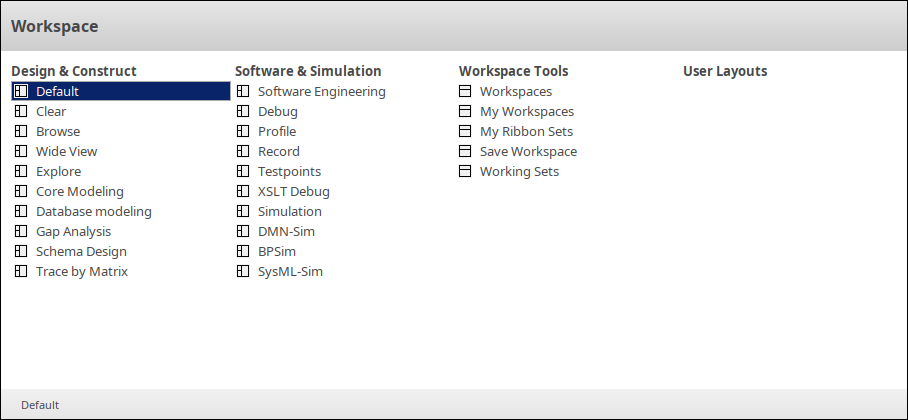

Le sélecteur de fenêtre d'espace de travail
Le sélecteur de fenêtre d'espace de travail permet d'accéder aux commandes permettant d'appliquer une large gamme de dispositions d'espace de travail prédéfinies. Chaque nom de disposition est une commande qui, lorsque vous cliquez dessus, ouvre et organise diverses fenêtres, positionnées, regroupées et dimensionnées de manière à faciliter le flux de travail de la tâche à accomplir.
Les commandes de l'espace de travail sont organisées en quatre ensembles, comme décrit dans les tableaux de cette rubrique.
Concevoir et construire
Cet ensemble de commandes permet d'accéder à des dispositions d'espace de travail adaptées à une utilisation dans des tâches de modélisation générales ainsi qu'à certaines tâches spécifiques, telles que la modélisation de base de modélisation ou la conception de schémas XML.
Choix |
La description |
Voir également |
|---|---|---|
|
Défaut |
Applique la disposition de l'espace de travail "par défaut", qui est un bon point de départ pour une gamme de tâches de modélisation générales. Ces fenêtres s'affichent :
|
Sélection d'un espace de travail |
|
Effacer |
Applique la disposition de l'espace de travail ' Effacer '. Cela efface le bureau en fermant toutes les fenêtres "ancrées". Vous pouvez ensuite ouvrir les fenêtres spécifiques que vous souhaitez. Dans cette disposition , seuls le ruban de menu et la zone de travail principale sont visibles. |
|
|
Parcourir |
Applique la disposition de l'espace de travail "Parcourir", conçue pour parcourir le modèle et ses propriétés d'élément. Ces fenêtres s'affichent :
|
|
|
Vue large |
Applique la disposition de l'espace de travail 'Wide Vue '. Cette disposition a la zone de travail principale occupant toute la largeur du bureau de l'application. Les autres fenêtres ouvertes sont "masquées automatiquement". Ces fenêtres s'affichent :
|
|
|
Explorer |
Applique la disposition de l'espace de travail "Explorer", à utiliser pour "explorer" les fonctionnalités de votre modèle. Ces fenêtres s'affichent :
|
|
|
Modélisation base |
Applique la disposition de l'espace de travail 'Core Modélisation ', à utiliser lors de l'exécution des tâches de modélisation de base. Ces fenêtres s'affichent :
|
Fondamentaux de Modélisation |
|
Modélisation base de données |
Applique la disposition de l'espace de travail " Modélisation de la base de données", à utiliser lors de l'exécution des tâches de Modélisation de la base de données. Ces fenêtres s'affichent :
|
Le constructeur de base de données Ingénierie de l'information |
|
Analyse des écarts |
Applique la disposition de l'espace de travail « Analyse des écarts », à utiliser lors de l'exécution de l'analyse des écarts. Ces fenêtres s'affichent :
|
Matrice d'Analyse des Écarts |
|
Conception de schéma |
Applique la disposition de l'espace de travail 'Schema Design', à utiliser lors modélisation Schema Designs. Ces fenêtres s'affichent :
|
Le Compositeur de Schéma Schéma XML ( XSD ) |
|
Tracé par Matrice |
Applique la disposition de l'espace de travail "Tracer par Matrice ", qui utilise la Matrice des relations pour tracer les relations entre les éléments du modèle. Ces fenêtres s'affichent :
|
Matrice des relations |
Logiciels et Simulation
Cet ensemble de commandes permet d'accéder à des dispositions d'espace de travail conçues pour être utilisées dans l'exécution de tâches spécifiques en génie logiciel et en simulation de modèles.
Choix |
La description |
Voir également |
|---|---|---|
|
Ingénierie de Logiciel |
Applique la disposition de l'espace de travail « Ingénierie de Logiciel », à utiliser lors de l'exécution de tâches générales d' Ingénierie de Logiciel . Ces fenêtres s'affichent :
|
Ingénierie de Logiciel |
|
Déboguer |
Applique la disposition de l'espace de travail ' Déboguer ', à utiliser lors du débogage du logiciel. Ces fenêtres s'affichent :
|
Construire et Déboguer |
|
Profil |
Applique la disposition de l'espace de travail "Profil", à utiliser lors du profilage de logiciels. Ces fenêtres s'affichent :
|
Profilage |
|
Enregistrement |
Applique la disposition de l'espace de travail 'Enregistrer', à utiliser lors de l'enregistrement de l'exécution du programme. Ces fenêtres s'affichent :
|
Enregistrement |
|
Testpoints |
Applique la disposition de l'espace de travail ' Testpoints de test'. Ces fenêtres s'affichent :
|
Testpoints |
|
Déboguer XSLT |
Applique la disposition de l'espace de travail 'XSLT', à utiliser lors du débogage de XSLT. Ces fenêtres s'affichent :
|
Déboguer une transformation XSL |
|
Simulation |
Applique la disposition de l'espace de travail « Simulation », à utiliser lors de l'exécution de simulations. Ces fenêtres s'affichent :
|
Simulation de Modèle |
|
DMN-Sim |
Applique la disposition de l'espace de travail 'DMN-Sim', à utiliser lors de la création ou de l'exécution de simulations DMN. Ces fenêtres s'affichent :
|
Simuler le Modèle DMN |
|
BPSim |
Applique la disposition de l'espace de travail ' disposition ', à utiliser lors du travail avec Processus Métier Simulations. Ces fenêtres s'affichent :
|
BPSim Métier Simulations |
|
SysML-Sim |
Applique la disposition de l'espace de travail « SysML-Sim », à utiliser lorsque vous travaillez avec des simulations SysML. Ces fenêtres s'affichent :
|
SysML Simulation Paramétrique |
Outils de l'espace de travail
Les commandes de cette liste donnent accès à des facilités de personnalisation et de gestion des espaces de travail, des rubans de menu et des ensembles de travail.
Choix |
La description |
Voir également |
|---|---|---|
|
Espaces de travail |
Affiche l'onglet 'Espaces de travail' de la fenêtre ' Disposition des espaces de travail'. Cette fenêtre vous permet de sélectionner parmi une gamme de dispositions d'espace de travail prédéfinies et d'en appliquer une, de sorte que le bureau de l'application affiche un ensemble particulier de fenêtres et de barres d'outils, disposées de manière à faciliter certaines activités de modélisation . |
Disposition de l'Espace de Travail |
|
Mes Espaces de Travail |
Ouvre l'onglet ' Mes Espaces de Travail ' de la fenêtre ' Disposition Espace de Travail ', vous permettant de sélectionner, créer et maintenir les espaces de travail que vous utilisez, afin d'organiser tous les outils adaptés à vos domaines de travail. |
Disposition de l'Espace de Travail |
|
Mes Ensembles rubans |
Ouvre l'onglet 'Mes Ensembles de rubans' de la fenêtre ' Disposition des espaces de travail'. Cet onglet vous permet de définir un filtre sur les rubans et les panneaux dans les rubans, afin de mettre l'accent uniquement sur les fonctionnalités de base que vous utilisez et d'éliminer toutes les fonctionnalités en dehors de votre domaine de travail. |
Personnalisation d'Ensemble de Rubans |
|
Enregistrer l'espace de travail |
Enregistre la disposition actuelle de l'espace de travail en tant que nouvel espace de travail personnalisé. |
Disposition de l'Espace de Travail |
|
Ensembles travail |
Ouvre l'onglet ' Ensembles de travail' de la fenêtre ' Focus '. Ces Ensembles de travail sont des dépenses enregistrées de ce que vous voulez ouvrir dans Enterprise Architect . Les Ensembles de travail peuvent être créés manuellement ou être une capture de votre environnement de travail actuel. |
Ensembles travail |
Dispositions utilisateur
La liste des agencements utilisateur présente une liste des agencements d'espace de travail que vous avez créés vous-même.
Option |
La description |
Voir également |
|---|---|---|
|
<vide> |
Cette liste reste vide jusqu'à ce que vous ayez défini et enregistré vos propres dispositions d'espace de travail. |
Disposition de l'Espace de Travail |
