Responsabilités

La fenêtre Responsabilité fournit une méthode pratique pour identifier, créer et supprimer rapidement les règles appliquées à un élément. La fenêtre affiche le nom et les propriétés principales des entités qui imposent de telles règles ou restrictions à l'élément, à savoir :

• Exigences internes et externes
• Contraintes internes (pas de notes de contraintes externes)
• Scénarios
• Des dossiers

Chaque type d'entité est répertorié dans un onglet distinct de la fenêtre.

La fenêtre Responsabilité est généralement utilisée pour examiner les éléments Cas d'utilisation et Cas de Test , ainsi que tout autre élément qui réalise une exigence interne.

Accéder

Sélectionnez l'élément dans la fenêtre ou le diagramme du Navigateur et sélectionnez l'une de ces options pour afficher la fenêtre Responsabilité :

L'onglet Exigences

Dans l'onglet ' Exigences ' vous créez initialement les exigences internes de l'élément sélectionné. Si une exigence interne s'avère ultérieurement avoir une portée plus large, vous pouvez sélectionner une option de menu contextuel pour la convertir en un élément Exigence externe.

Pour ajouter une exigence à l'élément, remplacez le texte Ajouter une exigence par le nom de l'exigence, puis tabulez sur les champs 'Statut' et 'Priorité'. Ces champs sont immédiatement définis par défaut sur "Proposé" et "Moyen" ; si vous souhaitez modifier l'une ou l'autre des valeur immédiatement, cliquez sur la flèche déroulante à droite du champ et sélectionnez la valeur requise .

Si vous cliquez-droit sur un nom d'exigence interne, un menu contextuel s'affiche proposant ces options :

• Ajouter nouveau - pour ouvrir la page ' Exigences ' de la boîte de dialogue ' Propriétés ' de l'élément, où vous pouvez définir l'exigence
• Modifier la sélection - pour ouvrir à nouveau la page ' Exigences ' de la boîte de dialogue ' Propriétés ' de l'élément, où vous pouvez ajouter ou modifier les détails de l'exigence
• Déplacer externe - pour afficher la boîte de dialogue "Rechercher Paquetage ", sur laquelle vous localisez un Paquetage pour contenir le nouvel élément d'exigence externe
• Supprimer - pour supprimer l'exigence de l'élément ; une prompt s'affiche pour confirmer la suppression

Si toutefois vous cliquez sur un nom d'Exigence externe, seules deux options sont activées, pour localiser l'élément soit dans la fenêtre du Navigateur , soit dans les diagrammes .

L'onglet Contraintes

Dans l'onglet 'Contraintes', vous pouvez créer les contraintes de l'élément sélectionné et les définir dans une séquence requise.

Pour ajouter une contrainte à l'élément, remplacez le texte Ajouter une contrainte par le nom de la contrainte, puis tabulez sur les champs ' Type et ' Statut '. Ces champs sont immédiatement par défaut 'Invariant' et 'Approuvé' ; si vous souhaitez modifier l'une ou l'autre des valeur immédiatement, cliquez sur la flèche déroulante à droite du champ et sélectionnez la valeur requise .

Si vous cliquez-droit sur un nom de contrainte, un menu contextuel s'affiche proposant ces options :

• Ajouter nouveau - pour ouvrir la page 'Contraintes' de la boîte de dialogue ' Propriétés ' de l'élément, où vous pouvez définir la contrainte
• Modifier la sélection - pour ouvrir à nouveau la page 'Contraintes' de la boîte de dialogue ' Propriétés ' de l'élément, où vous pouvez ajouter ou modifier les détails de la contrainte
• Déplacer vers le haut et Déplacer vers le bas - pour déplacer la contrainte sélectionnée vers un point différent dans la liste des contraintes
• Supprimer - pour supprimer la contrainte de l'élément ; une prompt s'affiche pour confirmer la suppression

Déplacement des Exigences et des Contraintes entre les éléments

Une exigence ou une contrainte que vous définissez pour un élément peut être utilement déplacée vers un autre si, par exemple, vous déplacez votre modèle à travers les étapes d'un cycle de vie ou, en fait, modélisation un cycle de vie. Il est possible de simplement faire glisser l'exigence ou la contrainte depuis l'onglet approprié de la fenêtre Responsabilité ou l'onglet « Détails » de la fenêtre Inspecteur, vers un élément différent d'un diagramme .

Depuis la fenêtre du Navigateur , ouvrez le diagramme contenant l'élément cible, puis cliquez sur l'élément à partir duquel déplacer l'exigence ou la contrainte. Il est pratique d'avoir à la fois des éléments source et cible sur le même diagramme , mais il est possible de sélectionner l'élément source dans la fenêtre du Navigateur ou sur un autre diagramme ouvert.

Il est également pratique d'avoir des compartiments activés sur l'élément cible, avec les compartiments 'exigence' et/ou 'contraintes' sélectionnés, afin que vous puissiez observer l'ajout de l'élément déplacé. ( Cliquez-droit sur l'élément et sélectionnez 'Compartiment Visibility', puis cochez les cases ' Exigences ' et 'Constraints'.)

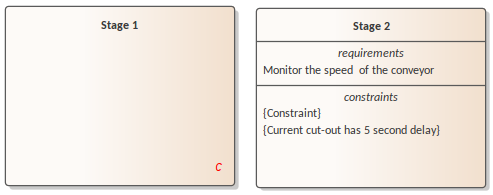

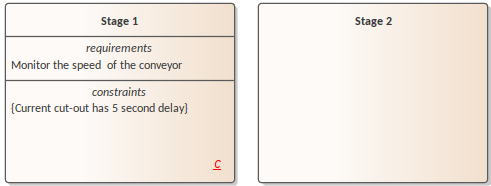

Cliquez sur l'élément que vous avez l'intention de déplacer et faites-le simplement glisser sur l'élément cible. Le nom de l'élément s'affichera dans le compartiment approprié de cet élément. Ce que vous observeriez pourrait ressembler à cette illustration.

L'onglet Scénarios

Dans l'onglet 'Scénarios', vous pouvez créer les scénarios de l'élément sélectionné. Le premier scénario que vous créez ici utilise par défaut le chemin de base, et les scénarios suivants utilisent par défaut les chemins alternatifs. Vous ne pouvez pas modifier le type de chemin ici, mais si vous modifiez le scénario ailleurs, l'onglet reflète les modifications que vous avez apportées.

Pour ajouter un scénario à l'élément, remplacez le texte Ajouter un scénario par le nom du scénario. Lorsque vous cliquez sur le nom, le champ « Type » est automatiquement défini et le champ « Scénario structuré » est rempli avec un bouton Modifier. Pour ajouter des détails sur les étapes du scénario, cliquez sur le bouton Modifier pour afficher la vue Scénarios de l'élément - celle-ci est identique à la page 'Scénarios' de la boîte de dialogue ' Propriétés ' de l'élément.

Vous pouvez ajouter une description du scénario à l'aide de la fenêtre Notes ; le champ ' Notes ' du scénario est alors mis à jour avec ce texte.

Si vous cliquez-droit sur un nom de scénario, un menu contextuel s'affiche offrant la possibilité de supprimer le scénario. Si vous sélectionnez cette option, une prompt s'affiche pour confirmer la suppression.

L'onglet Fichiers

Dans l'onglet "Fichiers", vous pouvez créer un lien vers un ou plusieurs fichiers externes au référentiel. Pour lier un fichier à un élément, utilisez le menu contextuel 'Add New'.

Si vous cliquez-droit sur un nom de fichier, un menu contextuel s'affiche proposant ces options :

• Ajouter nouveau - pour ouvrir la page 'Fichiers' de la boîte de dialogue ' Propriétés ' de l'élément, où vous pouvez créer un lien vers le fichier
• Modifier la sélection - pour ouvrir à nouveau la page 'Fichiers' de la boîte de dialogue ' Propriétés ' de l'élément, où vous pouvez ajouter ou modifier les détails du fichier
• Lancer le fichier - pour ouvrir le fichier et lire son contenu
• Supprimer - pour supprimer le fichier de l'élément ; une prompt s'affiche pour confirmer la suppression
