Motifs Kanban

Kanban fournit des types de diagramme et des modèles qui sous-tendent la création de diagrammes . Bien qu'il soit possible de créer des diagrammes Kanban à partir de la plupart des types de diagramme UML et de concevoir les flux de travail à partir de zéro, ces types et modèles de diagramme vous aident à générer un Kanban qui correspond à vos besoins, puis à ajuster les paramètres en fonction, économisant ainsi du temps et des efforts. .

Modèle Motif : Flux de travail en trois étapes

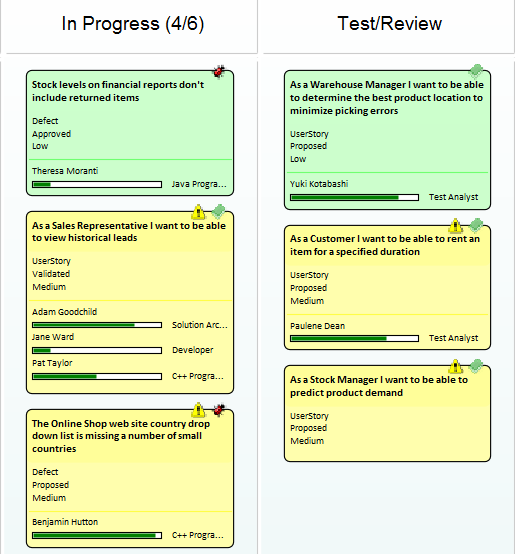

Cette image montre les diagrammes Kanban inclus dans le modèle Motif 'Three Stage Workflow'.

Accéder

Dans la boîte de dialogue 'MDG Technologies ', dans le panneau 'Technologie', sélectionnez 'Kanban' puis cliquez sur la case à cocher 'Activé' et sur le bouton OK .

Ruban

Spécialiser > Technologies > Gérer la technologie

Types de Diagramme Kanban

La technologie Kanban a quatre types de diagramme Kanban prédéfinis, comme décrit ici. Pour créer l'un de ces diagrammes , ouvrez la boîte de dialogue ' Nouveau Diagramme ', utilisez l'en-tête 'Sélectionner dans' pour sélectionner 'Construction logicielle > Perspective Kanban' dans le volet de gauche et choisissez l'un des types de diagramme dans le volet de droite. vitre.

Type Diagramme	La description
De base	Le diagramme Basic Kanban contient ces couloirs : Arriéré File d'attente En cours Fait Le diagramme Basic Kanban n'a pas de liaison de voie à une propriété d'élément.
Arriéré	Le diagramme Backlog Kanban contient ces couloirs : Bas Moyen Haute Critique Les voies sont liées à la priorité de l'élément, de sorte que le déplacement d'éléments entre les voies mettra automatiquement à jour leur priorité au nom de la voie.
Itération	Le diagramme Itération Kanban contient ces voies : File d'attente En cours Test / Révision Fait Les voies sont liées à l'élément Phase, de sorte que le déplacement d'éléments entre les voies mettra automatiquement à jour leur phase avec le nom de la voie.
Complet	Le diagramme Kanban complet contient ces couloirs : Prêt pour la sortie Mise en scène Production Fait Les voies sont liées à l'élément Phase, de sorte que le déplacement d'éléments entre les voies mettra automatiquement à jour leur phase avec le nom de la voie.

Motifs de flux de travail Kanban

Modèle Kanban Workflow Motifs vous aide à mettre en place très rapidement un workflow en une, deux ou trois étapes, en utilisant et en reliant les diagrammes Backlog, Itération et Complete Kanban.

Motif flux de travail	La description
Motif de flux de travail en 1 étape	Le Motif de workflow en une étape se compose d'un seul diagramme Kanban avec les voies Backlog, Queue, In Progress, Test / Révision , Done et Deploy. Ces voies sont liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur phase avec le nom de la voie.
Motif de flux de travail en 2 étapes	Le Motif de workflow en 2 étapes se compose de deux diagrammes Kanban liés : Un diagramme Backlog Kanban avec des voies Faible, Moyenne, Élevée et Critique liées à la propriété Priorité des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour la Priorité au nom de la voie, et Un diagramme Itération Kanban avec les voies Queue, In Progress, Test / Révision , Done et Deploy liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur Phase avec le nom de la voie Chaque diagramme possède également une zone de dépôt qui vous aide à déplacer facilement les éléments entre les diagrammes . Faites simplement glisser les éléments sur la zone appropriée (ayant le nom du diagramme vers lequel déplacer les éléments) et sélectionnez soit 'Déplacer vers' pour déplacer l'élément vers le nouveau diagramme , soit 'Créer un lien sur le diagramme ' pour créer un lien sur le second diagramme sans le supprimer du diagramme actuel .
Motif de flux de travail en 3 étapes	Le Motif de workflow en 3 étapes se compose de trois diagrammes Kanban liés : Un diagramme Backlog Kanban avec des voies Faible, Moyenne, Élevée et Critique liées à la propriété Priorité des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour la Priorité au nom de la voie Un diagramme Itération Kanban avec des voies File d'attente, En cours, Test / Révision et Terminé liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur Phase avec le nom de la voie, et Un diagramme Kanban complet avec les voies Prêt pour la publication, Staging et Production liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur Phase avec le nom de la voie Chaque diagramme possède également une zone de dépôt qui vous aide à déplacer facilement les éléments entre les diagrammes . Faites simplement glisser les éléments sur la zone appropriée (ayant le nom du diagramme vers lequel déplacer les éléments) et sélectionnez soit 'Déplacer vers' pour déplacer l'élément vers le nouveau diagramme , soit 'Créer un lien sur le diagramme ' pour créer un lien sur le second diagramme sans le supprimer du diagramme actuel .

Motif flux de travail

La description

Motif de flux de travail en 1 étape

Le Motif de workflow en une étape se compose d'un seul diagramme Kanban avec les voies Backlog, Queue, In Progress, Test / Révision , Done et Deploy. Ces voies sont liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur phase avec le nom de la voie.

Motif de flux de travail en 2 étapes

Le Motif de workflow en 2 étapes se compose de deux diagrammes Kanban liés :

Un diagramme Backlog Kanban avec des voies Faible, Moyenne, Élevée et Critique liées à la propriété Priorité des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour la Priorité au nom de la voie, et

Un diagramme Itération Kanban avec les voies Queue, In Progress, Test / Révision , Done et Deploy liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur Phase avec le nom de la voie

Chaque diagramme possède également une zone de dépôt qui vous aide à déplacer facilement les éléments entre les diagrammes . Faites simplement glisser les éléments sur la zone appropriée (ayant le nom du diagramme vers lequel déplacer les éléments) et sélectionnez soit 'Déplacer vers' pour déplacer l'élément vers le nouveau diagramme , soit 'Créer un lien sur le diagramme ' pour créer un lien sur le second diagramme sans le supprimer du diagramme actuel .

Motif de flux de travail en 3 étapes

Le Motif de workflow en 3 étapes se compose de trois diagrammes Kanban liés :

Un diagramme Backlog Kanban avec des voies Faible, Moyenne, Élevée et Critique liées à la propriété Priorité des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour la Priorité au nom de la voie

Un diagramme Itération Kanban avec des voies File d'attente, En cours, Test / Révision et Terminé liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur Phase avec le nom de la voie, et

Un diagramme Kanban complet avec les voies Prêt pour la publication, Staging et Production liées à la propriété Phase des éléments, de sorte que le déplacement des éléments entre les voies mettra automatiquement à jour leur Phase avec le nom de la voie
