Vues alternatives
Enterprise Architect est une modélisation -forme de modélisation qui peut être utilisée par un nombre quelconque de parties prenantes, allant des cadres de haut niveau aux équipes de mise en œuvre, fournissant une variété de dispositifs de communication adaptés à chaque groupe de parties prenantes. Il existe quatre autres vues d'un diagramme Kanban qui plairont à de nombreuses parties prenantes, en particulier les chefs de projet, les planificateurs, les responsables du développement et les propriétaires de produits ; ceux-ci peuvent être visualisés en basculant simplement d'une vue à l'autre :
- Vue de Gantt
Cette vue fournit une visualisation des éléments de travail et des ressources affectées dans un diagramme de Gantt, ce qui est particulièrement utile pour les personnes qui pourraient être plus familières avec cette représentation plus traditionnelle ou qui souhaitent avoir une vue d'ensemble du calendrier des tâches. - Liste Vue
Cette vue est une représentation de feuille de calcul, où les éléments de travail sont les lignes et les propriétés et Valeur Étiquetés sont les colonnes - Gestionnaire de Spécification Vue
Cette vue répertorie les éléments de travail avec le contenu du champ Notes de chaque élément - Fenêtre de traçabilité
Cette vue aide un membre de l'équipe à révision rapidement les dépendances et autres relations entre les éléments de travail à n'importe quelle profondeur, et à localiser les éléments dans d'autres diagrammes
Basculer entre les Vues
Un diagramme Kanban , comme tous les diagrammes , peut être basculé vers une vue alternative et, une fois dans cette vue, peut être basculé vers n'importe quelle autre vue sans affecter la disposition sous-jacente du diagramme .
Marcher |
Action |
Voir également |
---|---|---|
1 |
Assurez-vous que le diagramme est l'onglet actif ou a le focus. |
|
2 |
Ruban : Conception > Diagramme > Vues > <type de vue> Menu Contexte (ouvrir diagramme ): Ouvrir Diagramme en | <type de vue> |

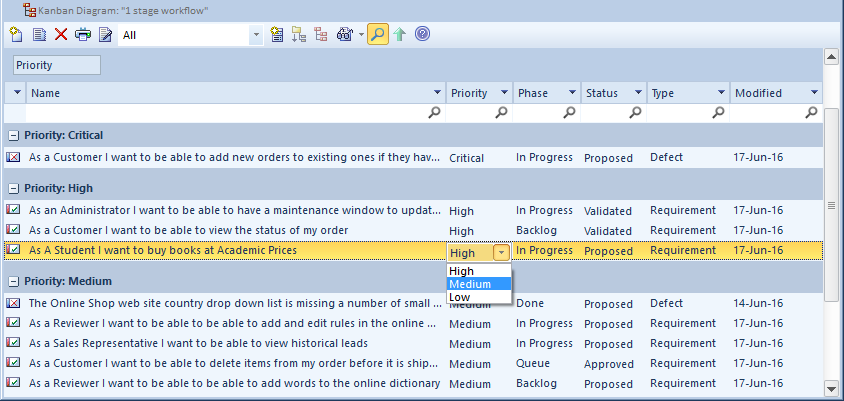

Liste Vue
Le List Vue fournit une visualisation semblable à une feuille de calcul des éléments de travail et de leurs propriétés et Valeur Étiquetés . Il permet de visualiser et de comparer les propriétés sur l'ensemble du corpus d'éléments de travail qui composent le diagramme et permet de modifier en ligne des propriétés telles que le statut à l'aide de listes déroulantes de valeurs lorsqu'elles s'appliquent. Il dispose également d'un mécanisme intelligent qui permet de regrouper la liste par propriété jusqu'à n'importe quel nombre de niveaux et d'un filtre utile lorsque l'on souhaite restreindre l'affichage des éléments de travail avec une propriété ou un nom particulier - par exemple, tous les éléments de travail liés au responsable de l'entrepôt.
Accéder
Ruban |
Conception > Diagramme > Vues > Liste Vue |
Menu Contexte |
Cliquez-droit sur fond de diagramme | Ouvrir Diagramme dans | Liste Vue |

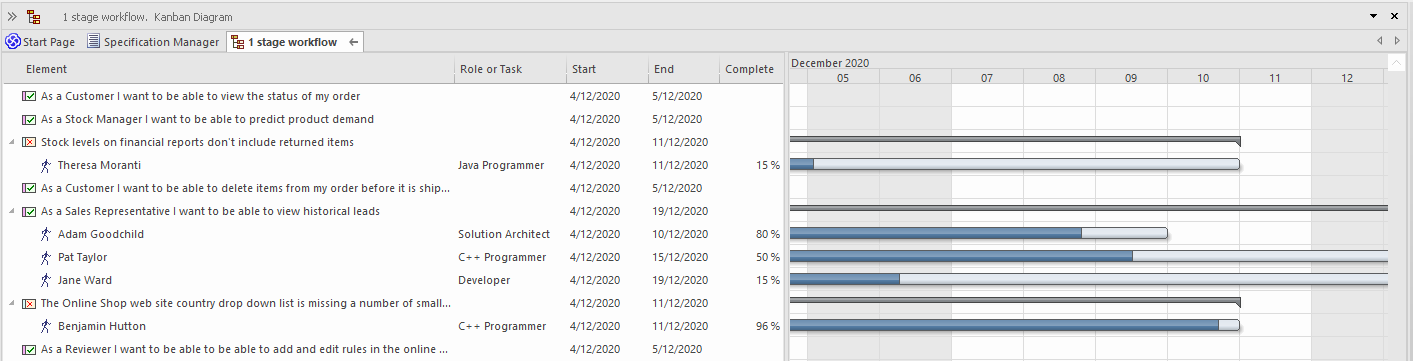

Vue de Gantt
Le projet Gantt Vue fournit un diagramme de Gantt traditionnel sous forme de diagramme à barres représentant la planification des éléments de travail, y compris : leurs heures de début et de fin et le pourcentage d'achèvement. Il s'agit d'un graphique qui fournit une vue temporelle des éléments de travail et est utile pour les chefs de projet et les planificateurs de projet ou d'autres membres de l'équipe qui souhaitent afficher tous les éléments de travail dans une seule vue.
Accéder
Ruban |
Conception > Diagramme > Vues > Gantt Vue |
Menu Contexte |
Cliquez-droit sur fond de diagramme | Ouvrir Diagramme dans | Vue de Gantt |
Gestionnaire de Spécification Vue
Le Gestionnaire de Spécification est une simple interface basée sur des documents vers un diagramme sélectionné (ou Paquetage ) dans le modèle, fournissant les moyens de créer et de réviser des éléments sous forme de représentations textuelles d'objets dans le modèle, en utilisant un processus qui est familier à tous les utilisateurs, y compris des professionnels du monde des affaires et de la direction, qui n'ont peut-être pas d'expertise dans le développement de modèles.
Le Gestionnaire de Spécification est également un outil de rapport interactif pour afficher, sous forme d'icônes, l'état de diverses autres fonctionnalités par rapport à chaque entrée et donner accès à la modification de chaque fonctionnalité .
Accéder
Ruban |
Conception > Diagramme > Vues > Spécification Vue |
Menu Contexte |
Cliquez-droit sur fond de diagramme | Ouvrir Diagramme dans | Gestionnaire de Spécification |

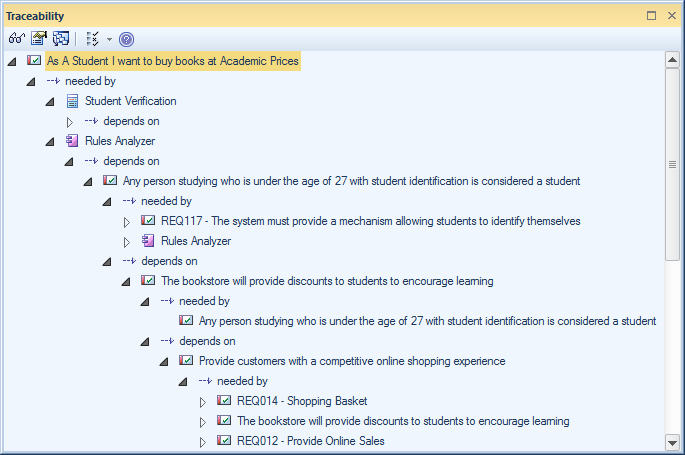

Traçabilité Vue
La fenêtre de traçabilité fournit une vue perspicace de la façon dont un élément de travail est connecté à d'autres éléments du modèle, y compris d'autres éléments de travail, et comment ces éléments connectés sont eux-mêmes connectés à n'importe quel niveau. Il s'agit d'un mécanisme à usage général et peut donc être utilisé avec n'importe quel type d'élément, mais il est particulièrement utile lorsque vous travaillez avec des tableaux Kanban et pour les propriétaires de produits et autres membres de l'équipe qui ont besoin de comprendre les dépendances entre les éléments de travail et de trouver les informations connexes qui aider à l'analyse, au toilettage, aux tests et à la mise en œuvre d'un élément de travail.
Accéder
Assurez-vous qu'un Item de travail est sélectionné dans un diagramme ou une autre vue.
Ruban |
Conception > Elément > Trace |
