Boîte à outils de cas d'utilisation

Les pages Use Case Toolbox sont utilisées pour modéliser la fonctionnalité du système du point de vue d'un utilisateur du système. Les objets de cas d'utilisation sont utilisés pour construire les modèles de cas d'utilisation, qui décrivent la fonctionnalité du système à construire, les exigences, les contraintes et la façon dont l'utilisateur interagit avec le système.

Les diagrammes de Séquence peuvent être associés à des cas d'utilisation pour capturer le flux de travail et le comportement du système.

Utiliser les pages de la boîte à outils de cas

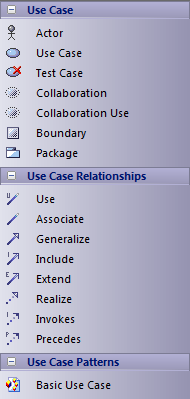

Image	Détail	Voir également
	Sauf indication contraire ici, chaque élément et relation que vous pouvez créer à l'aide de ces pages de la boîte à outils est décrit dans les sections UML UML de l'Aide. Ces deux relations sont des relations de dépendance stéréotypées définies par le langage de Modélisation Modélisation - est une méthode de développement orientée objet standard de facto internationale développée et maintenue par le Consortium OPEN). Ils ont été intégrés dans les éléments modélisation des cas d'utilisation. Invokes indique que le cas d'utilisation A, à un moment donné, provoque le cas d'utilisation B Précède indique que le cas d'utilisation C doit se terminer avant que le cas d'utilisation D puisse commencer L'icône 'Basic Use Case' ajoute le Basic Use Case Motif à votre diagramme comme point de départ pour développer le diagramme (faites glisser l'icône sur le diagramme pour ouvrir la boîte de dialogue 'Add Motif <name> to Diagramme ' et cliquez sur le bouton OK ).	Comportementale Diagramme Éléments Diagramme structurel Connecteurs UML Cas Test Bordure du système Ajouter un Dialogue Motif

Notes

• Pour ajouter un élément au diagramme actuellement ouvert , cliquez sur l'icône appropriée et faites-le glisser en position sur le diagramme ; définir un nom d'élément et d'autres propriétés comme demandé
• Pour ajouter une relation, cliquez sur l'icône appropriée, puis cliquez sur l'élément de début dans le diagramme et faites glisser jusqu'à l'élément de fin

Apprenez Plus

• Use Case Diagram
