Menu contextuel de la boîte à outils

Lorsque vous ajoutez des éléments et des connecteurs à un diagramme , vous pouvez le faire en utilisant le menu "Raccourci de la boîte à outils" comme alternative à l'utilisation de la boîte à outils graphique complète.

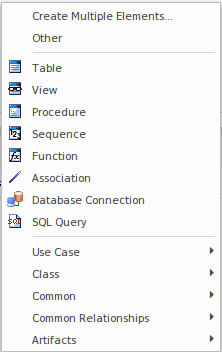

Le menu ressemble à cet exemple :

Using the Toolbox Shortcut menu as an alternative to the full graphical toolbox in Sparx Systems Enterprise Architect.

Il propose des options à ajouter au diagramme :

  • Plusieurs éléments à la fois, de types appropriés au diagramme ou à la page Boîte à outils sélectionnée
  • Éléments et connecteurs des pages Toolbox affectés à d'autres types de diagramme (l'option "Autre")
  • Éléments et relations spécifiques au type de diagramme courant (dans l'exemple, les éléments de la base de données)
  • Éléments et relations de toutes les pages épinglées dans la boîte à outils (dans l'exemple, les options "Cas d'utilisation" et "Classe")
  • Éléments communs et relations
  • Artefacts de tout type
L'avantage d'utiliser le menu contextuel est qu'il fournit une plus grande quantité d'espace de travail à utiliser pour la création de diagrammes plutôt que d'afficher des menus fixes (au lieu de menus contextuels).

Utiliser le menu contextuel de la boîte à outils

Marcher

Action

Voir également

1

Ouvrez un diagramme .

2

Cliquez sur l'arrière-plan du diagramme et appuyez sur la touche Inser ou la barre d'espace ou, à l'aide de la souris, maintenez le bouton gauche enfoncé et cliquez sur le bouton droit.

Le menu 'Raccourci boîte à outils' s'affiche.

3

Si tu veux:

  • Créez un groupe d'éléments en une seule fois, sélectionnez l'option 'Créer plusieurs éléments' pour afficher la boîte de dialogue 'Créer plusieurs éléments', ou
  • Répertorier les éléments et les connecteurs pour un type de diagramme différent, soit :
    - Sélectionnez une option de page de boîte à outils épinglée, ou
    - Sélectionnez l'option 'Autre' pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et recherchez l'élément ou la page de boîte à outils appropriée
  • Ajoutez un élément commun ou un élément Artefact, développez l'option appropriée
 Boîte à outils Diagramme Ajouter plusieurs éléments

4

Cliquez sur l'élément ou le connecteur à inclure dans le diagramme ; l'élément est ajouté au diagramme , ou vous pouvez faire glisser d'un élément à un autre pour créer le connecteur.

Si vous sélectionnez l'option de menu contextuel 'Autre', la boîte de dialogue ' Trouvez Item de Boîte à Outils ' propose l'option 'Activer <Type> Toolbox' ; ceci ouvre et active la page correspondante dans la Boîte à outils.

Notes

  • Comme pour la Toolbox elle-même, si une MDG Technologie :
    -  C'est actif
    - pins automatiquement les pages Toolbox, et
    - Doublons les pages UML ou étendues
    alors les pages Technologie épinglées remplacent et remplacent les pages UML ou Étendues épinglées dans le menu 'Raccourci boîte à outils'
