Boîte à outils de classe
La boîte à outils de classe peut être utilisée pour créer des modèles de classe et des modèles de données. Ces modèles contiennent des diagrammes de Paquetage , des diagrammes de classes et des diagrammes d' Object - ces diagrammes qui affichent généralement des éléments concernés par la structure logique du système, tels que des objets, des classes et des interfaces.
Les modèles logiques peuvent inclure des modèles de domaine (modèles d' object métier de haut niveau) jusqu'à des modèles de classe de développement stricts (définissant l'héritage, les attributs et les opérations).

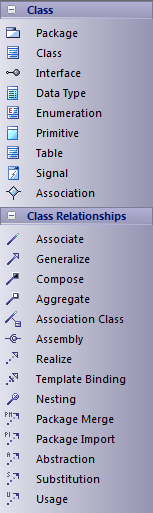

Pages de la boîte à outils de la classe
Image |
Détail |
Voir également |
|---|---|---|
|
Sauf indication contraire ici, chaque élément et relation que vous pouvez créer à l'aide de ces pages de la boîte à outils est décrit dans les sections UML UML de l'Aide. Vous utilisez l'élément Tableau pour insérer une classe stéréotypée à utiliser dans la modélisation des données. L'élément Association est une association n-aire, qui est utilisée pour modéliser des relations complexes entre trois éléments ou plus. |
Comportementale Diagramme Éléments Diagramme structurel Connecteurs UML Tableaux base de données Association N-Ary |
Notes
- Pour ajouter un élément au diagramme actuellement ouvert , cliquez sur l'icône appropriée et faites-le glisser en position sur le diagramme ; définir un nom d'élément et d'autres propriétés comme demandé
- Pour ajouter une relation, cliquez sur l'icône appropriée, puis cliquez sur l'élément de début dans le diagramme et faites glisser jusqu'à l'élément de fin
