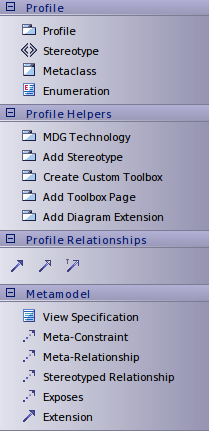

Boîte à outils de profil

L'élément Profile Paquetage sert de conteneur pour les diagrammes , les éléments et les connecteurs qui définissent le profil lui-même.

L'élément Stereotype fournit un mécanisme permettant de faire varier le comportement et le type d'un élément de modèle UML de base.

Un élément Metaclass représente l'élément UML de base ou le type de connecteur que vous étendez.

Un élément Enumération permet de définir une énumération Valeur Étiquetée , qui peut être attachée à un ou plusieurs éléments Stéréotype qui ont été définis dans le Profil.

Un élément Type de données est utilisé pour représenter des types de données, tels que des types primitifs de langage de programmation, des types de base CORBA et des types Valeur Étiquetée . Par exemple, les types integer et string sont souvent traités comme des types de données.

Les assistants de profil sont des gabarits et des boîtes de dialogue qui vous aident à créer, respectivement :

• Un Paquetage MDG Technologie pour contenir les définitions de profils
• Stéréotypes et métaclasses dans un profil UML
• Un profil de boîte à outils personnalisé
• Pages de la boîte à outils dans la boîte à outils personnalisée
• Un Diagramme de diagramme pour définir un type de diagramme étendu

• Une ou plusieurs Métaclasses, ou
• Un autre stéréotype qui étend une métaclasse ; vous pouvez créer une chaîne de stéréotypes étendus qui étendent finalement la métaclasse (cependant, en pratique, il est peu probable que vous ayez plus de deux stéréotypes dans la chaîne)

Une relation Valeur Étiquetée définit une Valeur Étiquetée de type référence (c'est-à-dire Valeur Étiquetée ) détenue par le Stéréotype source ; la Valeur Étiquetée est nommée pour le rôle cible de cette association, et se limite à référencer des éléments avec le stéréotype par l'élément cible de l'association
