Paquetage Diagramme

Un diagramme SysML Paquetage fournit un moyen de visualiser l'organisation d'un modèle complexe en conteneurs reconnaissables, ce qui vous aide à regrouper les structures du modèle et à définir des relations de haut niveau entre ces groupements. Les structures peuvent inclure des espaces de noms et leurs sous-paquetages, et d'autres groupes d'éléments moins formellement définis. La base d'attribution des structures aux Paquetages pourrait être, par exemple, le contrôle d'accès, la gestion de la configuration, la facilité de navigation ou le niveau de dépendance.

#DIAGREFSTART#{DA9711C7-754B-41f2-9CE0-F6FE54E55198}#DIAGREFEND#

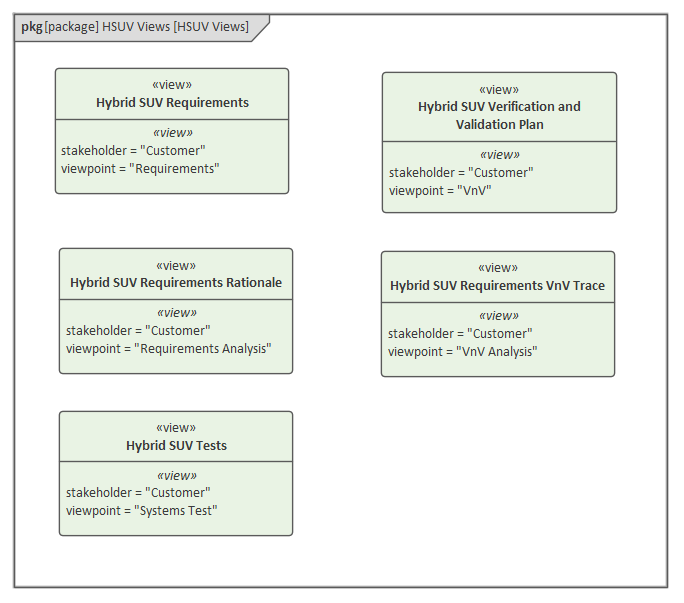

L'élément principal représenté dans le diagramme de Paquetage est le Paquetage lui-même, qui peut représenter un Modèle complet, une Bibliothèque d'Équipe d'objets couramment utilisés (tels que des définitions et des valeurs), ou un Paquetage en tant que conteneur. Le diagramme peut également afficher deux éléments Class stéréotypés - un SysML Vue , qui définit un aspect d'un système, d'un point de vue défini par un SysML Vue Point. Le diagramme peut ne contenir aucune relation, indiquant simplement comment les objets sont regroupés, ou il peut montrer un certain nombre de relations pour indiquer comment les Paquetages sont liés. Pour plus de détails sur les types d'éléments et de connecteurs, consultez la rubrique d'aide de SysML Modèle Toolbox .

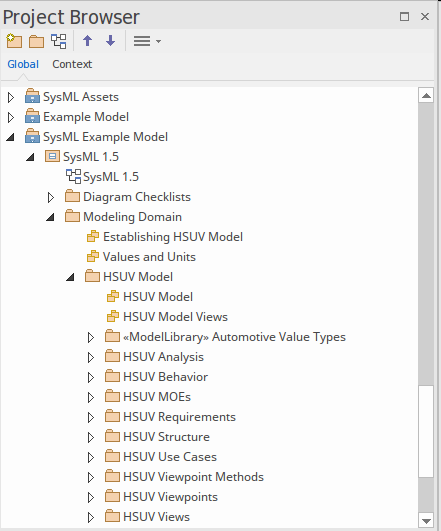

Les Paquetages qui apparaissent dans les diagrammes peuvent également être visualisés dans la fenêtre du Navigateur , et leur hiérarchie peut être parcourue en développant et en réduisant l'arborescence.

Votre utilisation des facilités du diagramme facilités peut montrer la structure du modèle de différentes manières. Le moyen le plus simple consiste à afficher les Paquetages sous forme de conteneurs, avec leur contenu complet. Par exemple:

Cette apparence est obtenue en configurant le diagramme et l'élément Paquetage pour afficher les compartiments, en particulier le compartiment « Contenu du Paquetage ». Il montre le contenu complet, mais ne donne aucune indication de structure ou d'importance.

Si vous souhaitez afficher certaines structures pertinentes par rapport à l'objectif du diagramme , mais pas le contenu complet, vous pouvez désactiver le compartiment et faire glisser les éléments requis sur le Paquetage du diagramme .

Ce format montre le contenu Paquetage qui est important pour un objectif, mais il n'indique pas la structure ou les relations. Vous pouvez afficher clairement la structure en utilisant un troisième format, où les éléments de contenu sont séparés et liés par des connecteurs étiquetés.

Selon ce que vous voulez représenter dans le diagramme , vous pouvez utiliser n'importe quelle combinaison de ces formats pour différents éléments dans le même diagramme .

Éléments

Les principaux éléments que vous pouvez créer dans les diagrammes de Paquetage sont :

  • Modèle
  • Bibliothèque d'Équipe
  • Paquetage
  • Vue
  • Point de Vue
  • Partie prenante
Les principales relations que vous pouvez utiliser dans les diagrammes de Paquetage sont :
  • Se conformer
  • Dépendance
  • Importer
  • Endiguement
  • La concrétisation
  • Affiner
  • Exposer
