Modélisation des Systèmes en Enterprise Architect
En utilisant SysML dans Enterprise Architect , le processus de développement d'un modèle pour concevoir ou étudier un système est rapide et facile, mais en même temps polyvalent et flexible avec une implémentation complète de la spécification SysML. Un aperçu des étapes du processus et les étapes de l'étape initiale sont fournis ici. Suivez ces étapes pour créer un modèle qui vous aidera à concevoir votre système.
Créer un Framework Ingénierie des Systèmes Modèle
Suivez le guide étape par étape dans le tableau Créer une Ingénierie des Systèmes Modèle à partir d'un Gabarit à la fin de cette rubrique.

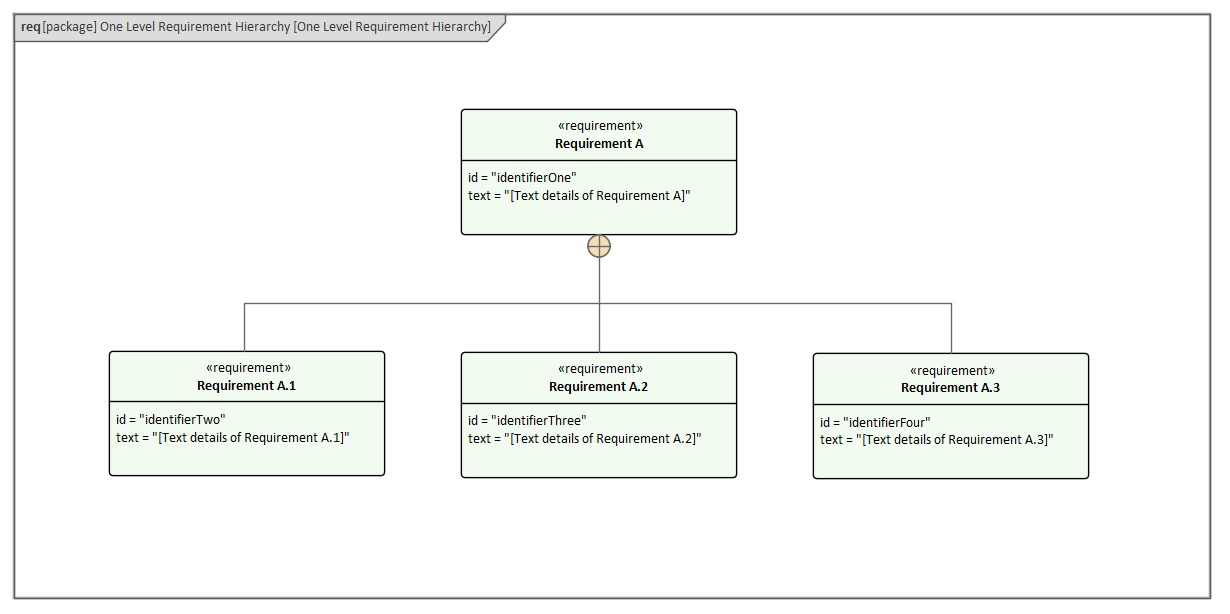

Créer un Modèle d'exigences pour définir les Exigences et les attentes du système
Le SysML Requirement Modèle fournit les exigences du système, le comportement abstrait attendu et les contraintes de fonctionnement auxquelles le système conçu doit se conformer (pour plus d'informations sur la modélisation des exigences modélisation , consultez la rubrique d'aide SysML Requirement Modélisation ).

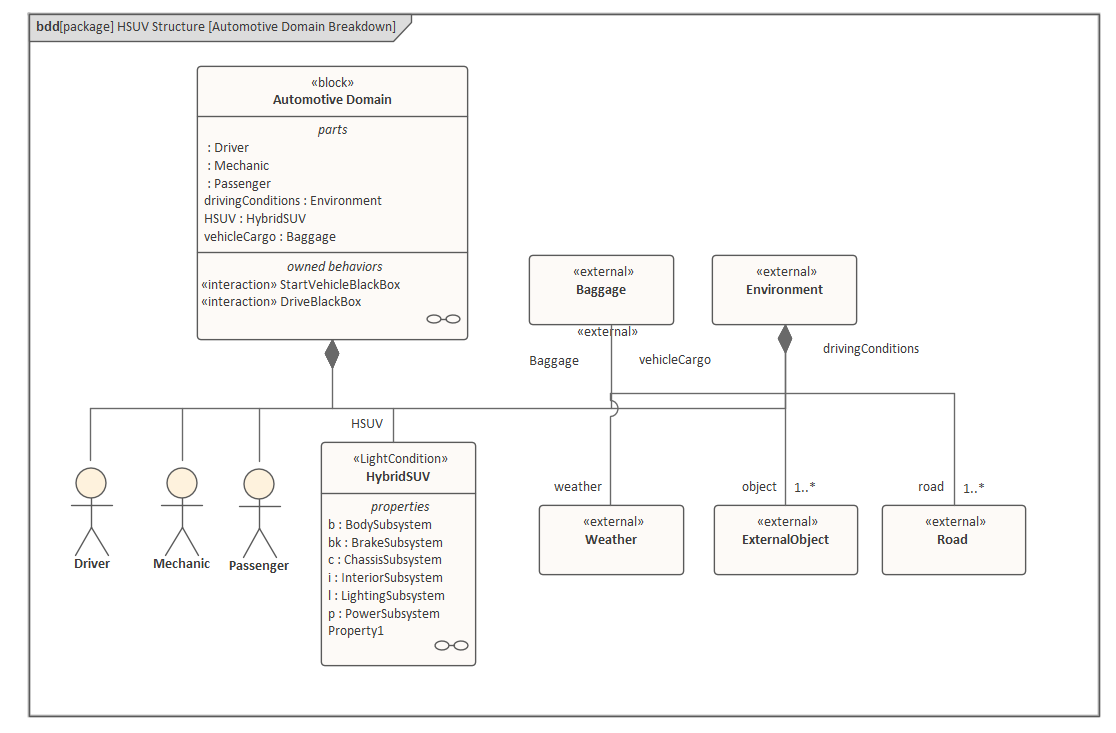

Créer un Modèle de domaine opérationnel
Le Modèle de domaine opérationnel décrit l'environnement dans lequel le système fonctionne et les entités avec lesquelles le système interagit (pour plus d'informations sur les modèles de domaine opérationnel, consultez la rubrique d'aide Un Modèle de domaine opérationnel SysML ).

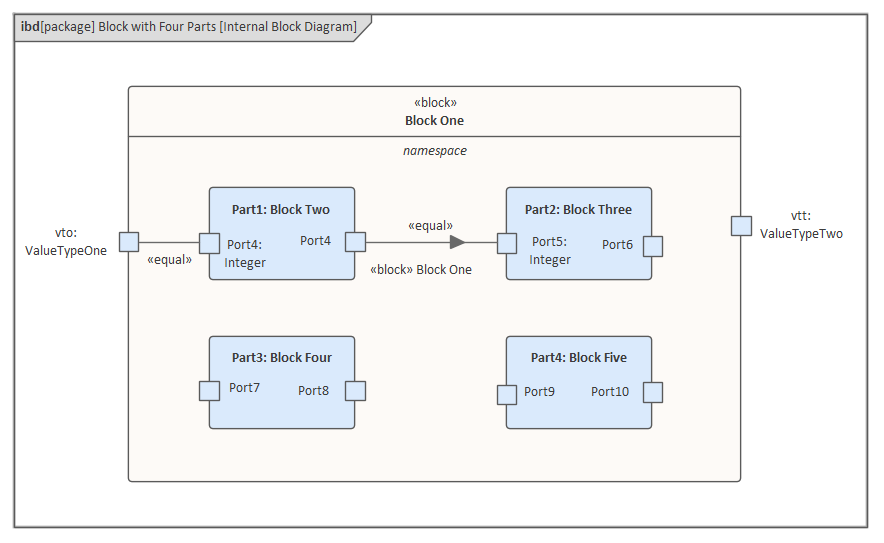

Concevoir la composition du système à l'aide de blocs et de parties SysML
(Pour plus d'informations sur la composition d'un système, consultez la rubrique d'aide Compose System Design .)

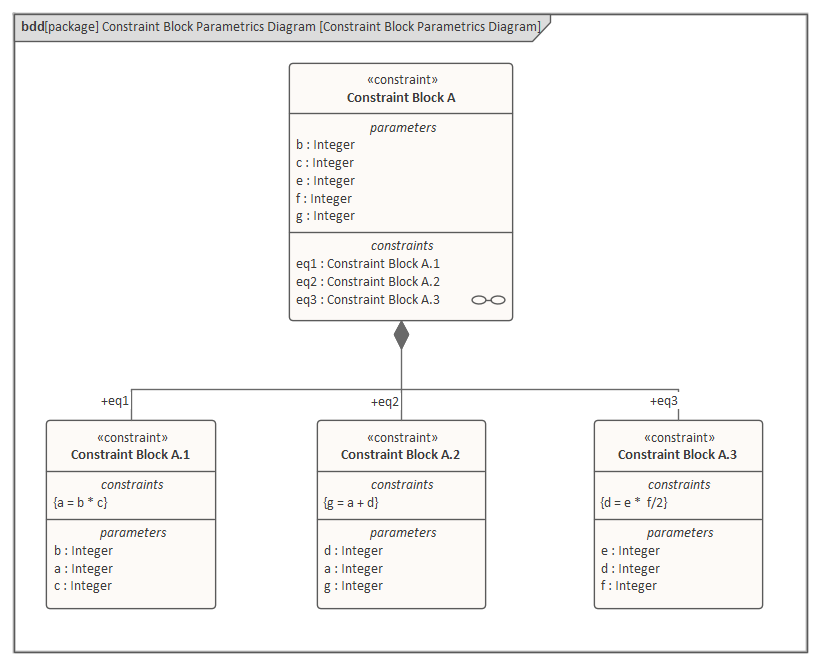

Créer des modèles de contraintes
Les modèles de contraintes décrivent les caractéristiques de fonctionnement du système, à l'aide de modèles Paramétriques (pour plus d'informations sur les modèles Paramétriques , voir la rubrique d'aide Création d'un Modèle Paramétrique ).

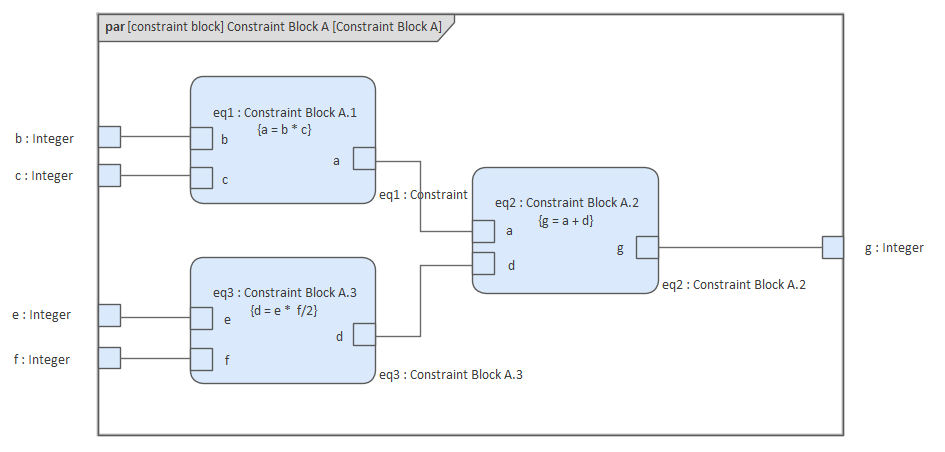

Simuler les Modèles Paramétriques
La simulation des modèles Paramétriques permet de vérifier leur exactitude et d'obtenir les caractéristiques souhaitées.
Les modèles SysML Paramétriques prennent en support l'analyse technique des paramètres système critiques, y compris l'évaluation des métriques clés telles que les performances, la fiabilité et d'autres caractéristiques physiques (pour plus d'informations sur la simulation des modèles Paramétriques , consultez la rubrique d'aide Simulation Paramétrique ).

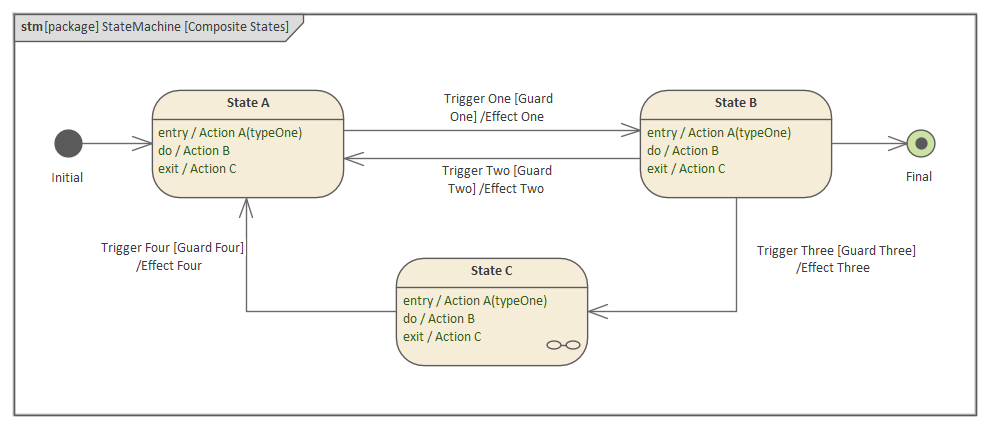

Implémenter le logiciel embarqué
Vous implémentez le logiciel embarqué à l'aide des classes UML et des modèles Comportementale (pour plus d'informations sur Comportementale modèles comportementaux, consultez la Comportementale aide Modèles comportementaux ).

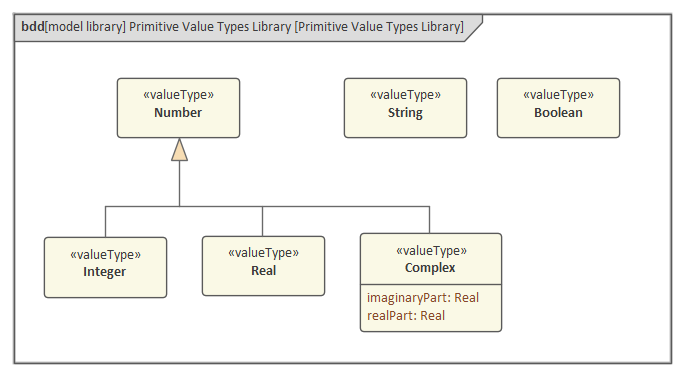

Créer une Bibliothèque de blocs SysML réutilisables
Les blocs SysML réutilisables représentent des sous-systèmes qui peuvent être réutilisés sur d'autres projets et d'autres définitions de type courantes (pour plus d'informations sur les sous-systèmes réutilisables, consultez la rubrique d'aide Créer des sous-systèmes réutilisables ).
Créer une Ingénierie des Systèmes Modèle à partir d'un Gabarit
Avant de commencer, assurez-vous que la fenêtre du Navigateur est affichée (appuyez sur
).Marcher |
Action |
Voir également |
---|---|---|
1 |
Cliquez sur l'icône en haut à droite de l'écran, et dans le menu déroulant choisissez : ' Ingénierie des Systèmes | SysML'. L' Assistant de Modèle ( Page Démarrage 'Créer à partir d'un Motif ' onglet) s'affiche, montrant les modèles de modèles de la perspective SysML. |
|
2 |
Dans le panneau de gauche, développez le groupe 'SysML 1.n Project Structures' et sélectionnez le modèle 'Basic MBSE Project'. |
|
3 |

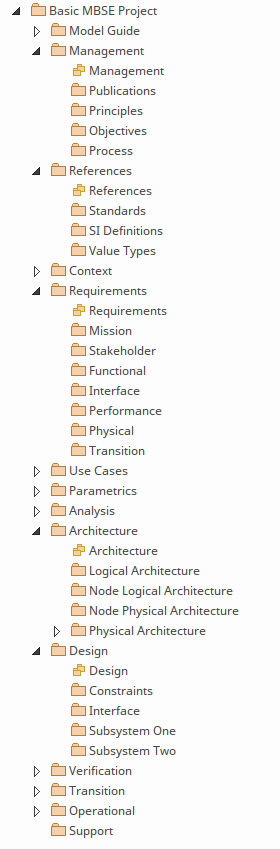

Cliquez sur le bouton Créer Modèle (s). Cette structure de modèle est créée dans la fenêtre Navigateur :
|
