Paramétriques Diagrammes

Les modèles SysML Paramétriques prennent en support l'analyse technique des paramètres système critiques, y compris l'évaluation des mesures clés telles que les performances, la fiabilité et d'autres caractéristiques physiques. Ces modèles combinent des modèles d'exigences avec des modèles de conception de système, en capturant des contraintes exécutables basées sur des relations mathématiques complexes, qui peuvent être définies et calculées à l'aide des facilités intégrées des outils de Simulation mathématique tels que MATLAB Simulink, OpenModelica et Octave, sous l'extension SysML pour l'interaction physique. et norme de Simulation de flux de signal (SysPhS). Les outils Mathématiques Simulation sont abordés dans le chapitre Mathématiques Simulations .

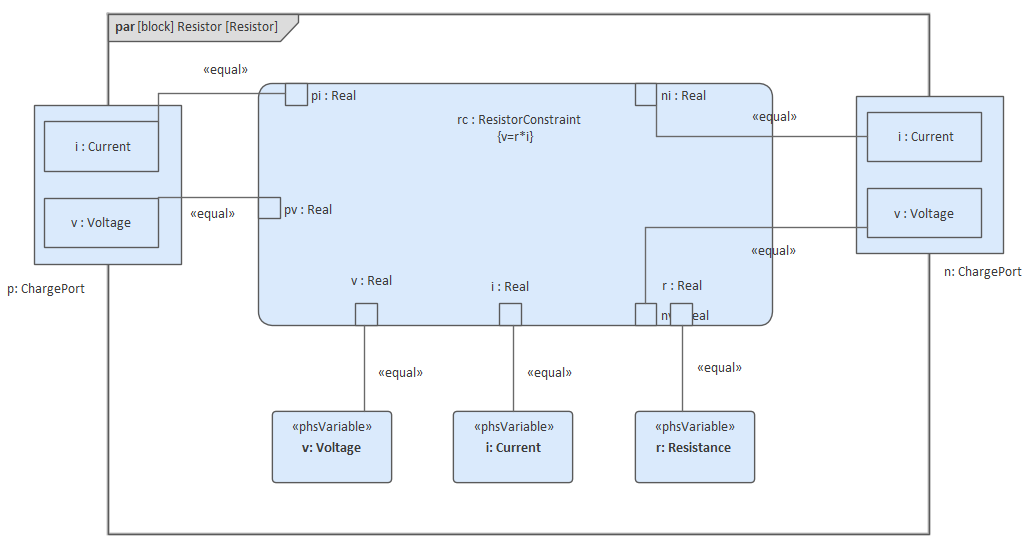

Les diagrammes Paramétriques sont des diagrammes de Bloc internes spécialisés qui vous aident, le modélisateur, à combiner des modèles de comportement et de structure avec des modèles d'analyse d'ingénierie tels que des modèles de performance, de fiabilité et de propriété de masse.

Les diagrammes SysML Paramétriques dépendent des définitions de Bloc créées dans le modèle. Les définitions paramétriques appliquent des équations comme contraintes sur les propriétés de ces blocs. Les équations ont des paramètres qui sont liés aux propriétés du système. Les diagrammes Paramétriques utilisent des ConstraintBlocks pour définir ces contraintes. Ceux-ci peuvent être dérivés de la définition de Bloc ou du modèle de Bloc interne.

Un système typique peut contenir plusieurs diagrammes Paramétriques , chacun définissant une analyse technique spécifique de parties spécifiques du système.

Créer un diagramme Paramétriques

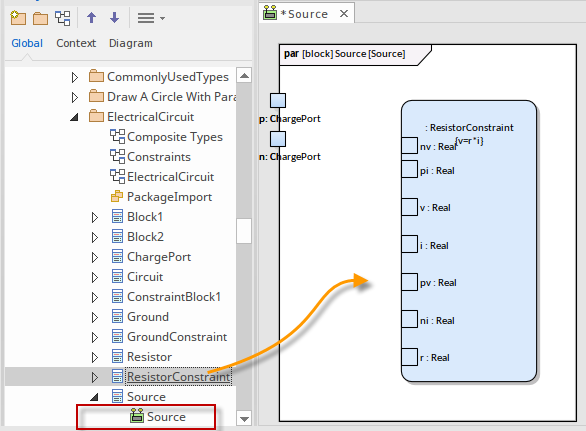

Pour mettre en place rapidement une ConstraintProperty dans un diagramme Paramétriques , contenant l'équation et les paramètres définis dans le Constraint Bloc , il suffit de :

  • Créez votre diagramme Paramétriques (en tant qu'enfant d'un Bloc )
  • Faites glisser l'icône 'Constraint Bloc ' de la boîte à outils Diagramme sur le diagramme

Page Boîte à outils paramétrique SysML

Lorsque vous construisez des modèles SysML Paramétriques , vous pouvez remplir les diagrammes Paramétriques avec des éléments Constraint Bloc à l'aide des icônes sur les pages 'SysML Parametrics' de la boîte à outils Diagramme .

Le Bloc propriétaire du diagramme Paramétriques est automatiquement représenté par un cadre de diagramme renfermant les éléments du diagramme Paramétriques . Tu peux:

  • Diagramme le cadre ( cliquez-droit sur le diagramme et sélectionnez l'option 'Cacher le cadre du diagramme') et affichez-le à nouveau (sélectionnez l'option 'Afficher le cadre du Diagramme ')
  • Rendre le cadre sélectionnable pour le déplacer ou le redimensionner ( cliquez-droit dessus et sélectionnez l'option 'Sélectionnable')
  • Créer des ports et des pièces sur le cadre et créer des connecteurs entre eux
S'il est défini sur "Non sélectionnable", le cadre se redimensionnera automatiquement pour s'adapter aux limites du diagramme , en s'agrandissant à partir de sa taille par défaut mais sans se rétrécir.

Note que les diagrammes montrant Diagramme cadres de diagramme appliqués à l'aide de la version 14.0 ou ultérieure d' Enterprise Architect dessineront l' object parent sur le diagramme lorsqu'ils sont ouverts dans une version d' Enterprise Architect antérieure à la version 14.0.

Synchroniser les éléments structurels

Lorsque les parties et les Propriétés d'un Bloc parent ont déjà été définies, vous pouvez les afficher sur le Diagramme Interne de Bloc (IBD) avec une simple option de menu contextuel sur le nouvel IBD.

Etant donné un Interrompre lorsqu'une Variable Change de Valeur (BDD) :

  • Sélectionnez le Bloc dans la fenêtre du Navigateur
  • Cliquez-droit sur le Bloc et sélectionnez l'onglet 'Nouveau Diagramme Enfant | Option Diagramme Interne de Bloc
    Cela crée le nouveau cadre IBD
  • Externe au cadre IBD - cliquez-droit sur l'IBD et sélectionnez l'option 'Synchronize Structural Elements'
Cela place comme éléments-liens tous les éléments structurels (tels que les ports et les pièces) relatifs au Bloc qui possède ce diagramme .

Cette commande générera également les Propriétés définies par les connecteurs Association existants.

Cela inclura le montage en périphérie de tous les ports définis dans le Bloc .

Redimensionner les ports

Après avoir créé un Port sur votre diagramme Paramétriques , vous pouvez le redimensionner pour accueillir tout texte qu'il contient. Vous avez deux options :

  • Clic droit - Avancé | Taille de port personnalisable
  • Clic droit - Avancé | Lier au rôle de connecteur
