Générer Diagramme de Séquence

Lorsque vous créez un scénario sur un élément, puis que vous Séquence un diagramme de séquence , une interaction est créée en tant qu'enfant de l'élément sélectionné pour servir de conteneur pour les diagrammes - les chemins de base, alternatifs et d'exception sont chacun modélisés comme un diagramme de Séquence distinct sous Interaction. Il y a un certain nombre de points à note dans ce processus :

  • Tous les éléments impliqués dans le scénario doivent être identifiés dans l'onglet 'Référence de contexte' ; c'est-à-dire que des relations doivent déjà exister entre l'élément parent du scénario et les autres éléments nommés dans le scénario (le scénario est un processus et le Séquence de diagramme montre le flux de messages entre différentes lignes de vie ; pour que cela se produise, la ligne de vie/l' object doit être défini, ce qui est réalisé à l'aide d'une référence de contexte)
  • Ainsi, chaque élément de référence de contexte nommé dans une étape de scénario est modélisé comme une ligne de vie
  • L'étape elle-même devient le message entre un expéditeur et sa ou ses destination(s)
  • Le premier élément de référence de contexte dans une étape est traité comme l'initiateur
  • Le ou les éléments de référence de contexte suivants deviennent la ou les destination(s)
  • Étant donné que le générateur de diagramme agit sur les noms d'éléments dans l'étape, vous ne devez pas utiliser les noms d'éléments comme texte normal ; par exemple, à l'étape 1 de l'exemple de dialogue , le terme ATM-Card est interprété comme une référence à l'élément ATM, et deux messages « Le client insère une carte ATM dans l'ATM » sont générés pour l'étape (pour éviter toute confusion, dans le diagramme le premier message a été supprimé)
  • Si vous n'avez pas coché la case 'Afficher la numérotation des Diagramme ' sur Séquence page ' Séquence du diagramme ' de la boîte de dialogue 'Préférences', le nom du message sur le diagramme de Séquence est préfixé par le numéro de l'étape, comme indiqué dans l'exemple de diagramme de cette rubrique ; si vous avez coché la case, le numéro de séquence du message s'affiche à la place du numéro d'étape
  • Les valeurs des colonnes 'Usages', 'Résultats' et ' State ' sont ajoutées comme Valeur Étiquetés du Message

Accéder

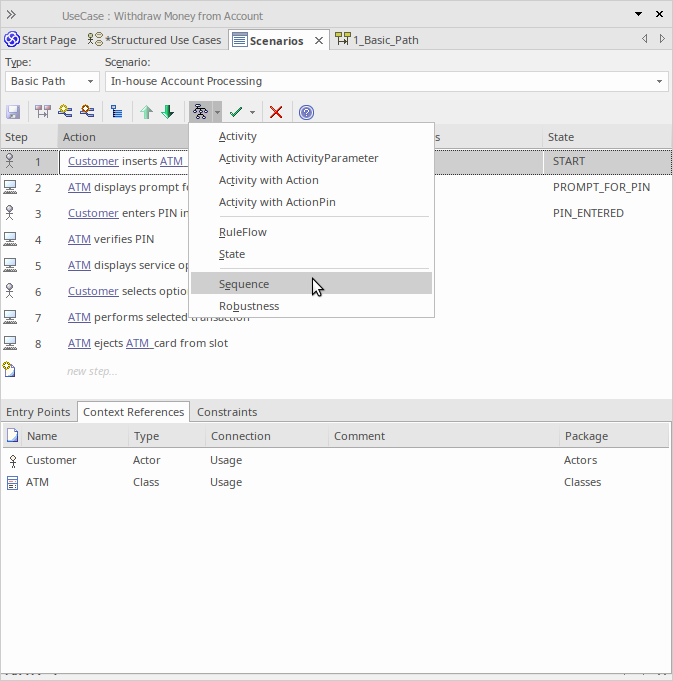

Sur un diagramme ou dans la fenêtre du Navigateur , cliquez sur l'élément et sélectionnez l'un de ces modes d'accès pour afficher la Vue Scénarios , puis cliquez sur Scenario Generation Dialog et sélectionnez ' Séquence '.

Ruban

Début > Application > Édition > Responsabilités > Scénarios structurés

Menu Contexte

Fenêtre d'inspection > Détails | Cliquez-droit sur 'Scénarios' | Nouveau scénario

Fenêtre d'inspection > Détails | Scénarios | cliquez-droit sur scénario existant | Éditeur de scénario structuré

Raccourcis Clavier

Alt+2 > Responsabilités > Scénarios structurés

Autre

Dans l'onglet "Scénarios" de la fenêtre Responsabilité, cliquez sur le bouton Modifier en regard d'un scénario (voir la rubrique d'aide Onglet Scénarios - Fenêtre Responsabilité )

Dans l'onglet 'Scénarios' de la boîte de dialogue ' Propriétés ' de l'élément, cliquez sur le bouton Editeur de structure (voir la rubrique d'aide Onglet Scénarios - Boîte de Dialogue Propriétés )

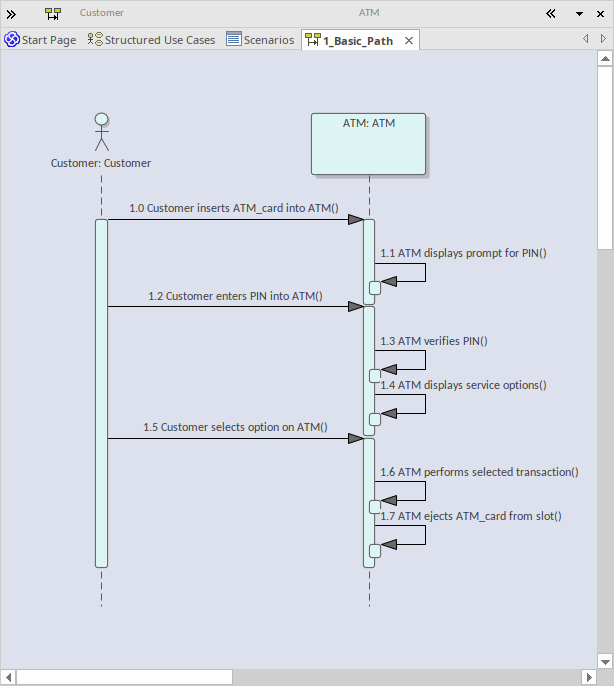

Exemple
