Générer activité Diagramme

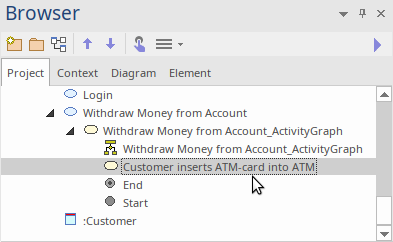

Lorsque vous créez un scénario sur un élément, puis que vous générez un diagramme d'activité à partir du scénario, une activité est générée en tant qu'enfant de l'élément sélectionné pour servir de conteneur pour le diagramme .

  • Chaque étape du scénario est modélisée comme une CallBehaviorAction qui aura un comportement Activity

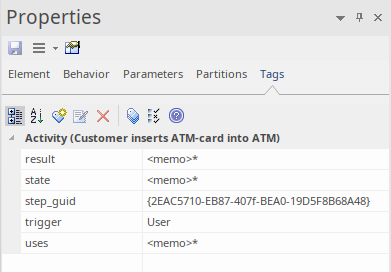

  • Les valeurs des colonnes 'Usages', 'Résultats' et ' State ' pour chaque étape sont ajoutées comme mémo Valeur Étiquetés de l'Activité correspondante

Accéder

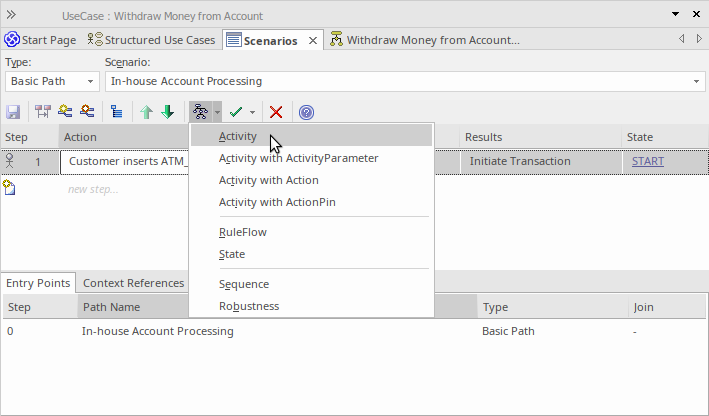

Sur un diagramme ou dans la fenêtre du Navigateur , cliquez sur l'élément et sélectionnez l'un de ces modes d'accès pour afficher la vue Scénarios, puis cliquez sur Scenario Generation Dialog et sélectionnez 'Activité'.

Ruban

Début > Application > Conception > Scénarios structurés

Menu Contexte

Fenêtre d'inspection > Détails | Cliquez-droit sur 'Scénarios' | Nouveau scénario

Fenêtre d'inspection > Détails | Scénarios | cliquez-droit sur scénario existant | Éditeur de scénario structuré

Raccourcis Clavier

Alt+2 > Responsabilités > Scénarios structurés

Autre

Dans l'onglet "Scénarios" de la fenêtre Responsabilité, cliquez sur le bouton Modifier en regard d'un scénario (voir la rubrique d'aide Onglet Scénarios - Fenêtre Responsabilité )

Dans l'onglet 'Scénarios' de la boîte de dialogue ' Propriétés ' de l'élément, cliquez sur le bouton Editeur de structure (voir la rubrique d'aide Onglet Scénarios - Boîte de Dialogue Propriétés )

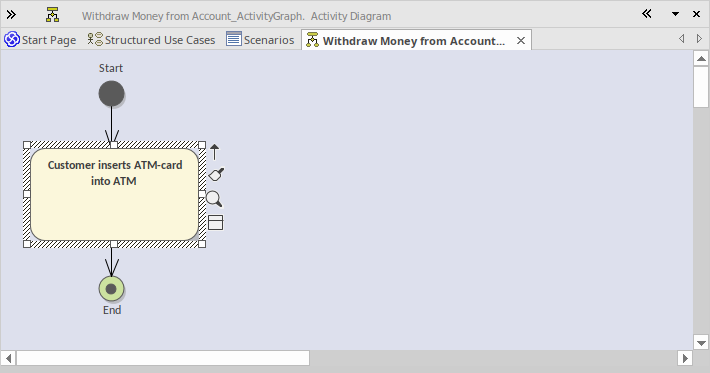

Exemple

Types Diagramme

Il existe trois variantes supplémentaires du diagramme d'activité que vous pouvez générer.

Diagramme

Détail

Voir également

Activité avec ActivityParameter

  • Les valeurs des colonnes 'Uses' et 'Results' sont modélisées comme ActionPins liées à ActivityParameters
  • Les ActionPins et ActivityParameters sont ajoutés à la fenêtre Navigateur et non au diagramme
  • La valeur de la colonne ' State ' est ajoutée en tant que Valeur Étiquetée de chaque Action uniquement
  • Le parent de l'activité sera l'élément de contexte, pas l'élément de conteneur

Activité avec Action

  • Les étapes du scénario sont modélisées en tant qu'actions
  • Les valeurs des colonnes 'Utilisations', 'Résultats' et ' State ' sont ajoutées comme Valeur Étiquetés de chaque Action

Activité avec ActionPin

  • Les étapes du scénario sont modélisées en tant qu'actions
  • Les valeurs des colonnes "Utilisations" et "Résultats" sont respectivement modélisées en tant que Pins d'entrée et Pins de sortie
  • Les ActionPins sont ajoutées à la fenêtre Navigateur et non au diagramme
  • La valeur de la colonne ' State ' est ajoutée en tant que Valeur Étiquetée de chaque Action
