Exécuter Simulation de Modèle

Une Simulation exécute le modèle étape par étape, vous permettant de valider la logique de votre modèle comportemental. L'étape d'exécution en cours est automatiquement mise en surbrillance dans le diagramme du modèle pour faciliter la compréhension des différents processus et changements d'état au fur et à mesure qu'ils se produisent pendant la Simulation .

Il existe plusieurs manières de démarrer une Simulation de modèle :

• Lorsque le diagramme actif peut être simulé, le bouton Exécuter de la fenêtre principale Simulation traitera le diagramme courant, soit en exécutant un script existant, soit en définissant un nouveau temporaire
• Lorsque le diagramme actif ne peut pas être simulé, le bouton Exécuter de la fenêtre principale Simulation exécuter la Simulation pour le script Analyseur d'Exécution actif
• En faisant un clic droit sur un script de Simulation dans la fenêtre Analyseur d'Exécution et en sélectionnant l'option ' Début Simulation '
• En cliquant avec le bouton droit sur un diagramme approprié et en sélectionnant l'une des options 'Exécuter la Simulation '

Il y a des repères visuels pendant l'exécution. Lorsque la Simulation est en cours d'exécution, Enterprise Architect mettra activement en surbrillance chaque nœud actif pour chaque étape exécutée. De plus, toutes les transitions sortantes et les flux de contrôle seront mis en évidence, montrant les chemins possibles vers l'avant. Les éléments à la fin des chemins possibles vers l'avant seront réduits à moitié et tous les autres éléments restants seront à 90 % "grisés". Cela fournit une exécution très dynamique et facile à suivre qui recentre continuellement l'attention sur le contexte d'exécution.

Accéder

Détails spécifiques à l'édition

Dans l'édition Professional , si une branche est rencontrée lors de l'exécution, le simulateur vous prompts à choisir le chemin approprié à suivre dans votre exécution.

Dans les éditions Corporate , Unified et Ultimate , dans lesquelles JavaScript est activé, la Simulation évaluera automatiquement tous les gardes et effets et exécutera dynamiquement la Simulation sans intervention de l'utilisateur. Si la Simulation est bloquée en raison d'aucun chemin possible vers l'avant évaluant à True (ou de plusieurs chemins évaluant à True), vous pouvez modifier les variables de Simulation à la volée à l'aide de l'entrée console de la fenêtre Simulation Execution.

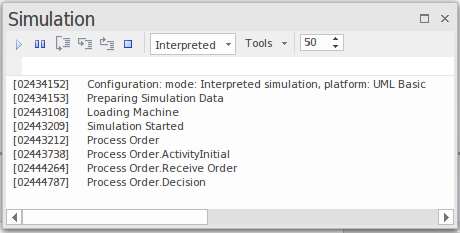

Exécuter une Simulation à l'aide de la barre d'outils

Notes

• L'outil de Simulation ne devient actif que lorsqu'un script d'exécution de Simulation valide est activé
• Vous pouvez définir un script de Simulation comme script par défaut en cochant sa case dans la fenêtre Analyseur d'Exécution
