À quoi ça ressemble

Enterprise Architect a une manière spéciale d'afficher les informations du modèle pendant la Simulation . Cela permet de concentrer l'attention sur les nœuds en cours d'exécution ou actifs.

Au cours d'une Simulation , Enterprise Architect suivra et mettra en évidence de manière dynamique les nœuds actifs de votre modèle. Si un nœud dans un autre diagramme est activé, ce diagramme sera automatiquement chargé et le nœud actuel sera mis en surbrillance. Il est possible de modifier le diagramme pendant que la Simulation est en cours ; cependant, les modifications apportées ne sont pas reconnues tant que la Simulation en cours n'est pas terminée et qu'une nouvelle n'a pas commencé.

Mise en évidence du ou des nœuds Actif pendant la Simulation

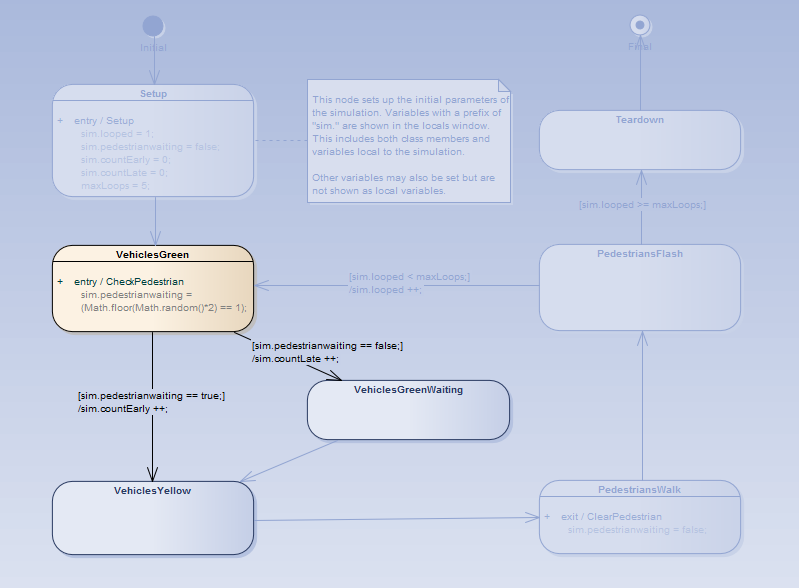

Dans cet exemple, le nœud actuellement actif (VehiclesGreen) est mis en surbrillance dans les couleurs normales d' Enterprise Architect , et toutes les transitions possibles hors du nœud actuel sont rendues à pleine puissance.

Les éléments qui sont des cibles possibles des transitions sortantes du nœud actif actuel sont rendus dans un style semi-estompé afin qu'ils soient lisibles et clairement différents des autres éléments du diagramme . Tous les autres éléments sont rendus dans un style entièrement estompé pour montrer qu'ils ne sont pas les cibles de l'étape de Simulation suivante. Au fur et à mesure que la Simulation progresse (surtout si elle est exécuter ), cette mise en surbrillance permet de focaliser l'attention sur l'élément en cours et son contexte visuel.
