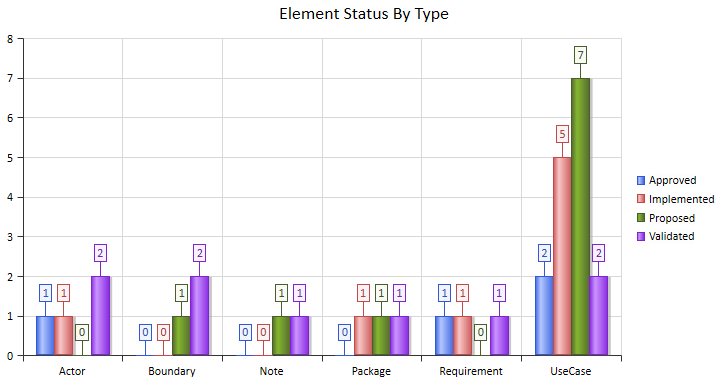

Graphique à barres 2D

Ruban

Conception > Elément > Propriétés > Général > Propriétés Dialogue > Apparence

Raccourcis Clavier

Alt+Entrée | Apparence

Autre

Double-cliquer sur l'élément | Apparence

Catégorie

Cliquez sur la flèche déroulante et sélectionnez la catégorie Bar Chart :

• Colonne (valeur par défaut, comme illustré) ou
• Barre horizontale



Type

Cliquez sur la flèche déroulante et sélectionnez la manière dont le Type object est représenté :

• En tant que cluster de colonnes (valeur par défaut, comme illustré) avec chaque propriété représentée par une colonne ou une barre dans le cluster
• En tant que pile, où chaque object est représenté par une seule colonne ou barre et chaque propriété est représentée par un segment de cette barre ; les barres sont de longueurs différentes, en fonction de la somme des valeurs des segments
• Sous forme de pile à 100 %, où les barres ou les colonnes individuelles sont de longueurs égales (100 %) et les segments représentent la contribution en pourcentage de chaque propriété



Cette option est grisée si le champ 'Group By properties' dans 'Chart Details | La page de détails n'a pas de valeur . Le graphique s'affiche alors sous la forme d'une simple colonne ou d'une barre horizontale pour chaque object .

Pente

Cliquez sur la flèche déroulante et sélectionnez la direction du dégradé de couleur dans chaque barre :

• Couleur unie (pas de dégradé de couleur)
• Horizontal (la couleur s'estompe de bas en haut)
• Vertical (la couleur s'estompe de gauche à droite)
• Tuyau (valeur par défaut, comme illustré ; la couleur s'estompe des bords au centre)
• Biseau (chaque barre apparaît en relief, avec un dégradé de couleur)



Transparence

Cliquez sur le curseur et faites-le glisser jusqu'à ce que l'illustration montre le degré de transparence dont vous avez besoin.

L'extrême gauche (pas de transparence) définit les barres sur une couleur de remplissage complète (comme indiqué précédemment) ; l'extrême droite (transparence totale) définit les barres sur des bords colorés et sans remplissage.

Afficher les étiquettes de données

Cette case est cochée par défaut pour afficher les valeurs de colonne ou de segment sous forme d'étiquette encadrée (comme illustré).

Décochez la case pour masquer les étiquettes (comme indiqué pour les champs 'Dégradé', ' Type ' et 'Transparence').

Afficher l'ombre

Cette case est cochée par défaut pour afficher la colonne ou la barre avec une ombre grise (comme illustré).

Décochez la case pour omettre l'ombre. (À une transparence d'environ 50 % à 100 %, les barres n'ont pas non plus d'ombre.)

Afficher la légende

Cochez cette case pour afficher la signification des barres, colonnes ou segments du graphique sous forme de légende à droite du diagramme .

Décochez la case pour masquer la légende.

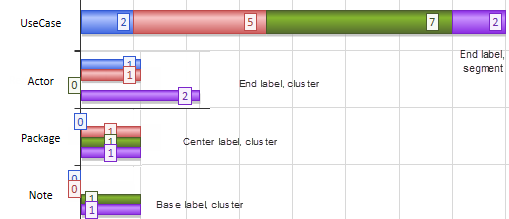

Emplacement de l'étiquette

Si "Afficher les étiquettes de données" est sélectionné, cliquez sur la flèche déroulante et sélectionnez la position dans laquelle afficher les étiquettes par rapport à la colonne, la barre ou le segment :

• 'Centre' - l'étiquette est affichée au centre de la colonne, de la barre ou du segment
• 'Inside End' - l'étiquette est affichée à l'intérieur du haut de la colonne ou du segment, ou à l'extrémité droite de la barre
• 'Inside Base' - l'étiquette est affichée à l'intérieur de la base de la colonne ou du segment, ou à l'extrémité gauche de la barre
• 'En dehors de l'extrémité' - l'étiquette est affichée à l'extrémité de la colonne, de la barre ou du segment et liée à celle-ci par une ligne (la valeur par défaut, comme illustré précédemment)

OK

Cliquez sur ce bouton pour appliquer les modifications et fermer le dialogue .

Annuler

Cliquez sur ce bouton pour annuler les modifications et fermer le dialogue .
