Publication Modèle

Enterprise Architect dispose d'un moteur de documentation sophistiqué et flexible qui vous aide à créer et à diffuser une documentation de haute qualité et entièrement personnalisable directement à partir du modèle, sous forme de document ou de page Web. Une raison fondamentale pour construire des modèles est de communiquer des idées et des concepts, et de créer une vue partagée d'un système ou d'un processus. Bien que de nombreux utilisateurs puissent visualiser les modèles dans Enterprise Architect , il existe des circonstances dans lesquelles une documentation visualisable à l'écran ou imprimée est requise. Modèle génération de documents basée sur un modèle est un outil de productivité utile car lorsqu'un modèle est modifié, la documentation peut être automatiquement régénérée, ce qui permet d'économiser du temps et des ressources et de réduire les risques d'erreurs. Les gabarits soigneusement conçus et polyvalents vous aident à générer une documentation de haute qualité prête à l'emploi.

La gestion de projet et les informations stratégiques peuvent également être générées dans une série de tableaux et de graphiques qui fournissent une représentation visuellement convaincante des données importantes du projet. Les graphiques sont configurables et peuvent être inclus dans la documentation ou affichés visuellement dans des diagrammes , ou intégrés dans une présentation de gestion.


Exemples Rapports

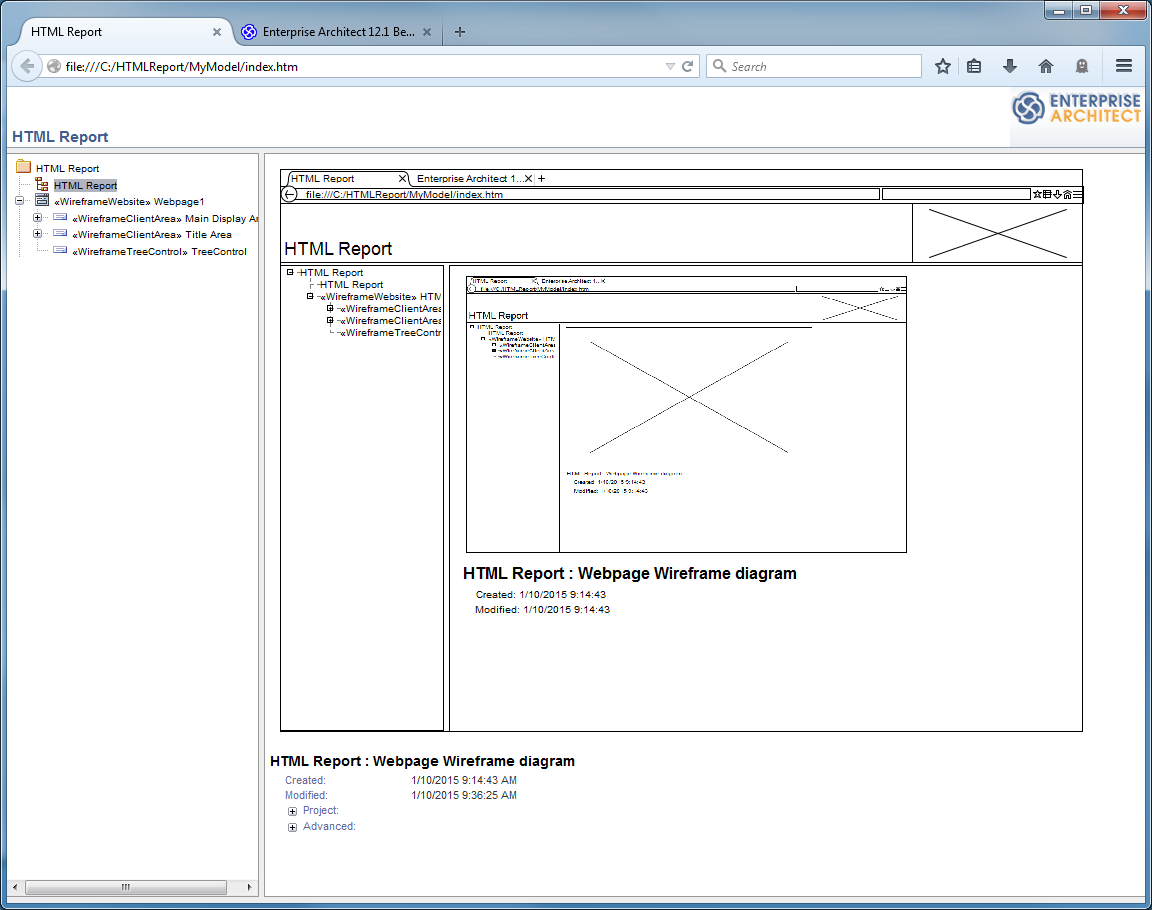

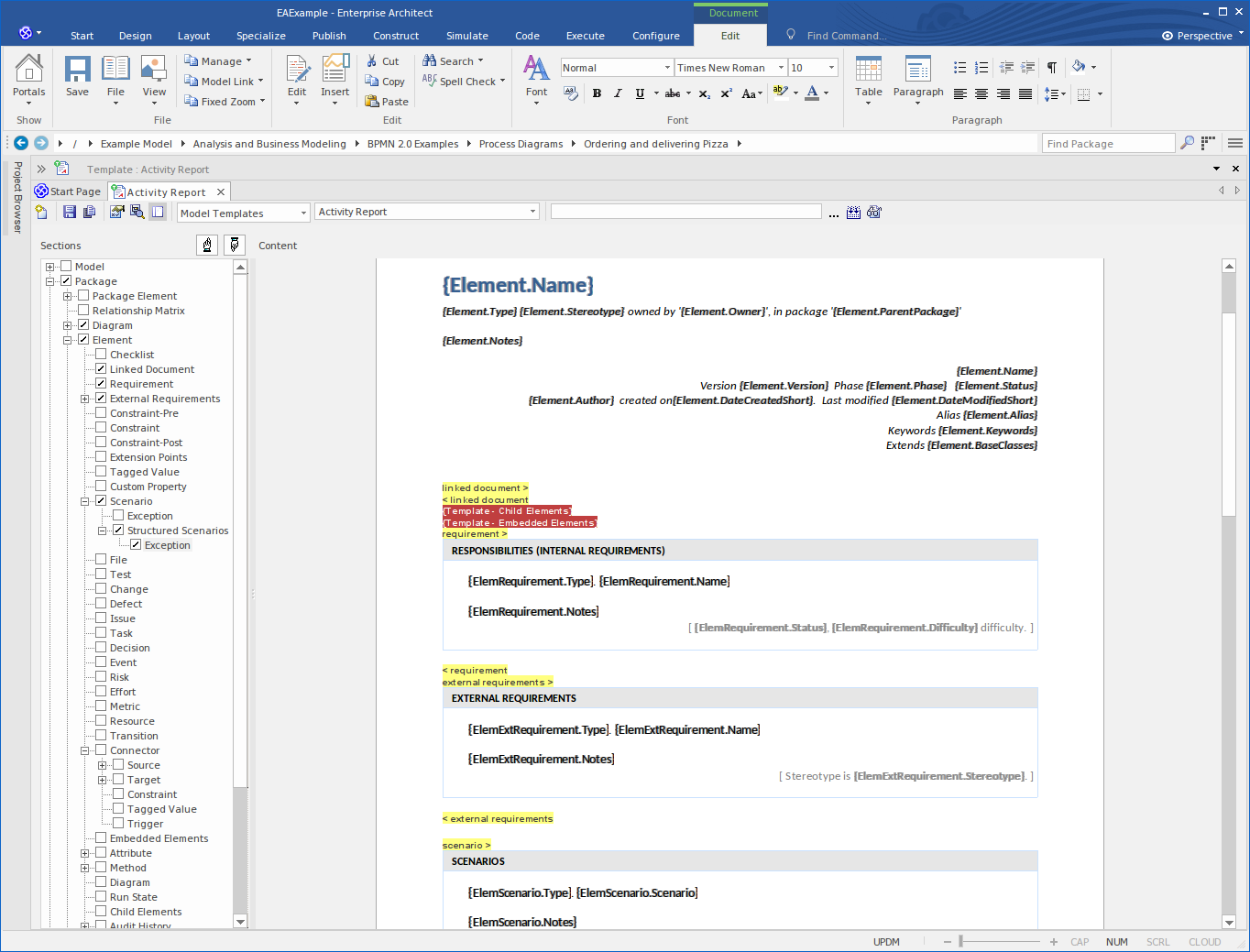

Cette collection d'images montre la sortie des rapports Web et Document d' Enterprise Architect , y compris un exemple d'édition d'un gabarit de document.


Fonctionnalités

Fonctionnalité

La description

Documents Générer

Génération en un clic de documents de style RTF, DOCX et PDF.

Rapports HTML

Déployez votre projet via Internet ou intranet pour une communication d'équipe rapide et facile.

Joomla! Article

Publiez votre modèle en tant que Joomla! article dans un Joomla local! installation.

Cartographie

Donnez vie à vos rapports avec des tableaux et des graphiques à la seconde près de votre modèle.

Documents virtuels

Personnalisez vos rapports au niveau du modèle en définissant la structure et le contenu de votre rapport via un diagramme .

Document Gabarits

Personnalisez vos rapports pour leur donner votre propre apparence d'entreprise, en vous assurant que toute la documentation se ressemble.

Rapport Génération Facilités

Facilité

Détail

Voir également

Spécification du contenu

Il existe de nombreuses façons de spécifier le contenu du modèle documenté ; tu peux:

  • Documenter un Paquetage et/ou ses Paquetages enfants en mettant manuellement en surbrillance le Paquetage et en sélectionnant un contrôle de documentation
  • Spécifiez les Paquetages intégrés à exclure si les Paquetages enfants sont documentés de manière récursive
  • Générer votre documentation à l'aide d'une gamme de gabarits fournis par le système qui prennent en support de nombreux aspects différents de votre modèle, ou développez vos propres gabarits personnalisés pour répondre à vos besoins spécifiques
  • Utilisez des feuilles de style fournies par le système ou personnalisées par l'utilisateur, des Tableaux de contenu et des pages de couverture pour personnaliser davantage des rapports individuels ou des ensembles de rapports, indépendamment du gabarit utilisé
  • Liez un Paquetage à un gabarit de document pour simplifier la génération de types de documentation cohérents (par exemple, des rapports de cas d'utilisation) à l'aide de la fonctionnalité "Documents ressources"
  • Sélectionnez, regroupez et classez les Paquetages dans une organisation différente à partir de la fenêtre du Navigateur en créant des Documents "Virtuels", soit liés via un document maître avec en-têtes, pieds de page et liste de contenu, soit en tant que documents individuels séparés
Comment Générer documents Paquetages des Rapports Tout sur les Gabarits de documents Génération de documents de base Enregistrer en tant que document Documents virtuels

Rapports documents

Vous pouvez générer des rapports de document dans un certain nombre de formats de document, que vous pouvez personnaliser à l'aide gabarits et de feuilles de style pour modifier le contenu et l'apparence de la sortie générée.

Enterprise Architect dispose d'un générateur de documents complet qui fonctionnalités :

  • support de l'éditeur gabarit Fonctionnalité riche en fonctionnalités
  • Un générateur de documents facile à utiliser
  • Une visionneuse intégrée qui vous permet de visualiser les documents générés dans le système
À l'aide de documents virtuels, vous pouvez extraire des informations sur des éléments de modèle structurellement séparés dans un ensemble de rapports individuels ou dans un rapport combiné sous un document maître avec des en-têtes, des pieds de page et des styles communs.
Génération de documents Comment Générer documents Document Personnalisé de conception Gabarits Documents virtuels

Rapports système

Vous pouvez également générer un certain nombre de rapports fournis par le système sur différents aspects de votre modèle, tels que les éléments d'un Paquetage dans les relations de mise en œuvre ou dans les relations de dépendance.

Documents système

Documentation Web

Il est possible de fournir une publication Web automatisée de vos modèles Enterprise Architect , ce qui simplifie l'exploration efficace de grands modèles en ligne.

Vous pouvez exporter un modèle entier ou une seule branche du modèle vers des pages Web ou vers Joomla! Articles, et créez également des gabarits de style gabarits pour personnaliser la sortie de la page Web.

Rapports Web

Graphiques standards

Vous pouvez capturer des informations statistiques sur une gamme de propriétés d'éléments dans le modèle et afficher ces informations sur un diagramme dans l'un des nombreux formats, tels qu'un graphique à secteurs, un graphique à barres ou un graphique à colonnes 3D. Vous pouvez également imprimer et distribuer les graphiques que vous avez créés, en utilisant la facilité de rapport standard « Diagrammes uniquement ».

Graphiques Diagrammes seulement Rapport
