Créer une référence de point de connexion

Une référence de point de connexion représente l'utilisation, par un Submachine State , d'un pseudo-état Entry Point ou Exit Point défini dans le classificateur Statemachine de l'élément State . Vous créez initialement les éléments de référence de point de connexion eux-mêmes en tant que points d'entrée ou points de sortie.

Créer des points d'entrée et/ou des points de sortie

Marcher

Action

Voir également

1

Créez ou ouvrez le classificateur Statemachine (en tant que diagramme enfant d'un élément Class).

La Statemachine est représentée par un cadre étiqueté.

Statemachine

2

Si les Points d'Entrée et/ou les Points de Sortie n'existent pas déjà, cliquez-droit sur le bord intérieur du cadre et sélectionnez le ' Nouvel Élément | Point d'Entrée' ou ' Nouvel Élément | l'option Point de sortie', si nécessaire.

L'élément de pseudo-état correspondant est immédiatement créé sur le bord de la trame. Si vous préférez, vous pouvez double-cliquer sur l'élément et lui donner un nom spécifique.

Point d'accès Point de sortie

3

Créez autant d'éléments de point d'entrée et/ou de point de sortie supplémentaires que nécessaire.

4

Si l'élément State correspondant n'existe pas déjà, faites glisser une icône State de la boîte à outils Diagramme dans le cadre.

Créez les connecteurs appropriés entre l'élément State et les éléments Entry Point et Exit Point.

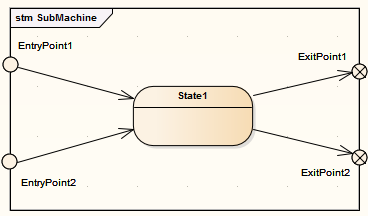

A Connection Point reference for a State Machine as an example in Sparx Systems Enterprise Architect.
State

5

Enregistrez le diagramme .

Créer des références de point de connexion

Marcher

Action

Voir également

1

Créez ou ouvrez la Statemachine appelante (en tant que diagramme enfant d'un élément Class).

Statemachine

2

Si les éléments n'existent pas déjà, créez les éléments et connecteurs State et pseudo-état appropriés dans le diagramme .

3

Cliquez sur l'élément State appelant et appuyez sur Ctrl+L pour afficher la boîte de dialogue « Sélectionner l'élément ».

Recherchez et sélectionnez le classificateur Statemachine à partir de l'étape "Créer des points d'entrée et/ou des points de sortie".

Sélectionnez < Item > Dialogue

4

Cliquez-droit sur l'élément State , et sélectionnez l'élément ' Nouvel Élément | Point d'Entrée' ou ' Nouvel Élément | Option Exit Point', selon vos besoins.

L'élément de pseudo-état correspondant est immédiatement créé sur la bordure de l'élément.

An Entry and Exit Connection point example in a State Machine using Sparx Systems Enterprise Architect.

Point d'accès Point de sortie

5

Double-cliquez sur l'élément Point d'entrée.

La boîte de dialogue "Modifier ConnectionPointReference" s'affiche.

6

Si vous préférez, dans le champ 'Nom', saisissez un nouveau nom pour le point d'entrée sélectionné.

Dans le panneau "Spécifier les points d'entrée de la sous-machine comme référence", cochez la case en regard de chacun des points d'entrée du classificateur pour créer une référence. Vous pouvez cocher plusieurs cases.

Setting Entry and Exit Connection points in a State Machine using Sparx Systems Enterprise Architect.

sept

Cliquez sur le bouton OK .

8

Si nécessaire, répétez les étapes 4 à 7 pour le point de sortie de l'élément State .
