Diagrammes conversation

Vous pouvez visualiser une représentation de haut niveau des groupes de messages (conversations) transmis entre deux participants ou plus dans un domaine à l'aide d'un diagramme de conversation . L'objectif est de présenter un résumé des messages qui circulent entre un groupe de participants dans un domaine. Vous regroupez des ensembles de messages dans des conversations, masquant ainsi la complexité de la chorégraphie des messages sous-jacents. Les conversations (éléments hexagonaux) sont liées aux participants qui s'engagent dans la conversation. Cela crée une vue d'ensemble de la façon dont les participants interagissent ensemble. Tout comme dans le discours humain, il est possible de dire simplement que deux (ou plusieurs) parties se sont engagées dans une conversation sur un sujet sans entrer dans le détail de ce qui a été dit.

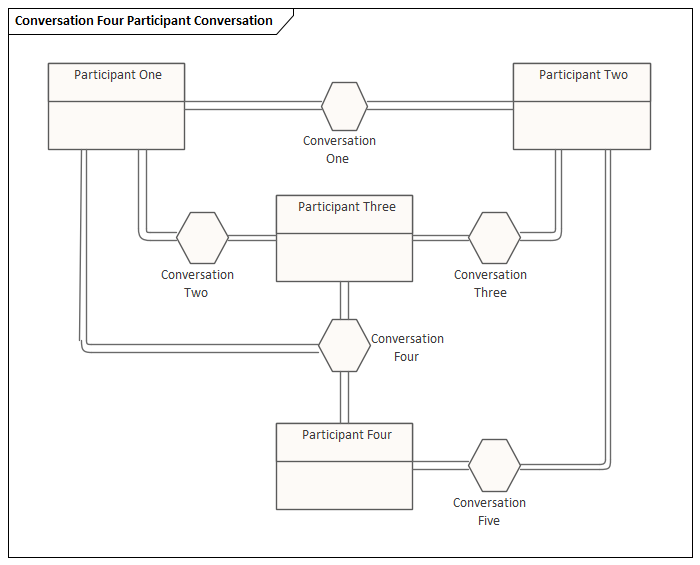

diagramme de conversation avec quatre participants montrant un aperçu de leurs interactions (conversations).

Pour créer des éléments et des relations BPMN sur des diagrammes Conversation aux formats BPMN 2.0 ou BPEL, vous pouvez utiliser les pages Conversation BPMN 2.0 de la boîte à outils Diagramme .

Accéder

Utilisez l'une des méthodes décrites ici pour afficher la boîte à outils Diagramme , puis cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' BPMN 2.0 Processus Métier '.

Ruban

Design > Diagramme > Toolbox : Search > Spécifiez 'BPMN 2.0 Conversation' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils '

Raccourcis Clavier

Ctrl+Shift+3 : Search > Spécifiez 'BPMN 2.0 Conversation' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils '

Autre

Cliquez sur l'icôneChevron Right dans la barre de légende du Diagramme pour afficher la boîte à outils du Diagramme , puis

Search > Spécifiez 'BPMN 2.0 Conversation' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils '

Éléments de conversation BPMN 2.0

Item

Avoir l'habitude de

Modèle conversation

Étendre une activité composite qui définit la relation logique des échanges de messages entre deux ou plusieurs entités commerciales.

Conversation

Étendez un élément Class pour regrouper un ensemble de flux de messages en fonction d'un certain concept.

Piscine

Étendez un élément de partition pour organiser logiquement une activité.

Activité

Représente le travail effectué dans le cadre d'un Processus Métier . Une activité peut être modélisée comme :

  • Sous-processus - une activité composée qui est définie comme un flux d'autres éléments BPMN 2.0 ou
  • Tâche - une activité atomique qui ne peut pas être décomposée en une unité plus petite

En tant que sous-processus, l'activité peut devenir un élément composite lié à un diagramme enfant contenant le flux d'autres éléments BPMN.

Début de l'événement

Définir l'événement initiateur dans un processus.

Les éléments de ce type ne peuvent pas être montés sur chant sur d'autres éléments.

Événement intermédiaire

Définir un événement intermédiaire dans un processus.

Les éléments de ce type ne peuvent être montés que sur les éléments Activity.

Fin de l'événement

Définir l'événement de fin dans un processus.

Les éléments de ce type ne peuvent pas être montés sur chant sur d'autres éléments.

Passerelle

Définir un point de décision dans un processus métier.

Si une condition est vraie, le traitement continue dans un sens ; si faux, alors un autre.

Annotation de texte

Créez un commentaire.

Connecteurs de conversation BPMN 2.0

Item

Avoir l'habitude de

Lien de conversation

Connectez un nœud de conversation à un élément Pool, dans les deux sens.

L'élément source ou cible d'un lien de conversation doit être un élément de nœud de conversation.

Flux de messages

Étendez une relation de flux de contrôle pour définir le flux de communications dans le processus.

Flux séquence

Étendez une relation de flux de contrôle pour définir le flux d'activité.

Association

Reliez les informations et les artefacts aux éléments graphiques BPMN.

Notes

  • L'apparence et les spécifications de certains éléments et connecteurs sont définies par Valeur Étiquetés
