Business Process Model and Notation (BPMN)

Modèle Métier Processus et Interactions à l'aide d'un langage standard

Processus Métier Modèle et Notation (BPMN) est une norme de modélisation de processus modélisation qui fournit une notation graphique pour spécifier les processus métier dans un diagramme Processus Métier (BPD), basé sur des techniques traditionnelles d'organigramme. The Object Management Group (OMG) développe et maintient la spécification BPMN.

BPMN représente la fusion des meilleures pratiques au sein de la communauté de la modélisation d'entreprise pour définir la notation et la sémantique des diagrammes diagrammes diagrammes . Il est destiné à être utilisé directement par les parties prenantes qui conçoivent, gèrent et réalisent des processus métier, mais en même temps suffisamment précis pour permettre la traduction des diagrammes BPMN en composants de processus logiciels.

Processus Métier Modèle et Notation est devenu la norme de facto pour les diagrammes de processus métier. Il a une notation de type organigramme facile à utiliser qui est indépendante de tout environnement de mise en œuvre particulier.

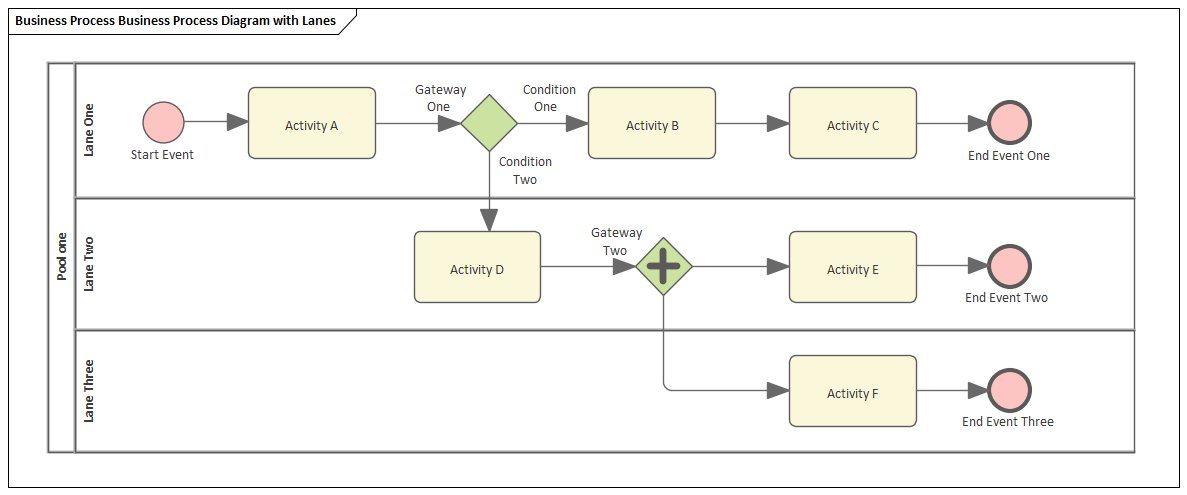

A BPMN Process Model using Pools and Lanes, constructed with Sparx Systems Enterprise Architect

BPMN dans Enterprise Architect

Fonctionnalités Clés et Avantages

  • Vérification du modèle par simulation
  • Génération de documentation à partir du modèle
  • Réutilisation de composants communs dans d'autres modèles, comme la réutilisation d'un sous-processus du système « actuel » lors de la modélisation du système « futur »
  • Sérialisation vers XML pour l'échange d'informations sur le modèle
  • Le profil BPMN peut être utilisé pour modéliser les descriptions de processus BPEL
  • Un glossaire spécifique à la technologie est fourni pour BPMN

Comment accéder aux Facilités

facilités BPMN sont fournies sous la forme de :

  • Un type de diagramme BPMN, accessible via la boîte de dialogue ' Nouveau Diagramme '
  • Pages BPMN dans la boîte à outils
  • Entrées d'élément et de relation BPMN dans le menu « Raccourci de la boîte à outils » et Quick Linker
Les spécifications des éléments et relations BPMN sont définies par Valeur Étiquetés ; par exemple, pour définir les symboles Message et Timer dans ce diagramme :

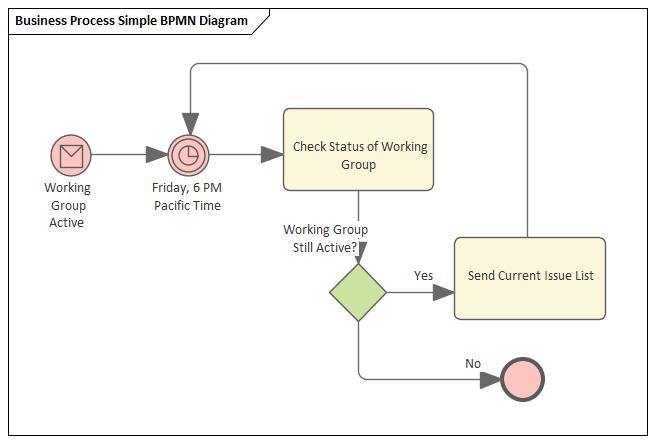

A simple BPMN Process Diagram, constructed with Sparx Systems Enterprise Architect

Pages de la boîte à outils BPMN

Vous pouvez accéder aux pages BPMN Toolbox via l'option de ruban 'Design > Diagramme > Toolbox : 'Hamburger'', puis sélectionnez BPMN 2.0.

Vous pouvez également définir BPMN comme technologie active par défaut pour accéder directement aux pages de la boîte à outils Diagramme .

note : Les boîtes à outils pour BPMN 1.0 et 1.1 sont accessibles en sélectionnant la perspective ' Modélisation Métier > Toutes Modélisation Métier ".
