Exemple Diagramme

Bien qu'il existe quatre diagrammes qui composent la norme, les diagrammes Processus Métier Diagrammes les plus omniprésents et ressemblent aux organigrammes traditionnels. Vous les utilisez pour décrire ou spécifier des flux de travail commerciaux, technologiques ou d'ingénierie et leurs éléments graphiques simples mais expressifs sont pour la plupart universellement compris par la plupart des parties prenantes. Vous pouvez garder des diagrammes simples et lorsqu'ils sont combinés avec les modèles Décision Modèle et Notation, des processus directs peuvent être réalisés, garantissant que les diagrammes sont exempts d'encombrement visuel. Vous utilisez des diagrammes Processus Métier pour décrire des séquences d'activités et de tâches contrôlées par des passerelles qui agissent comme des agents de la circulation, contrôlant le flux. Vous pouvez ajouter des pools et des couloirs, communément appelés couloirs, pour représenter les participants qui exécutent les activités ou les tâches.

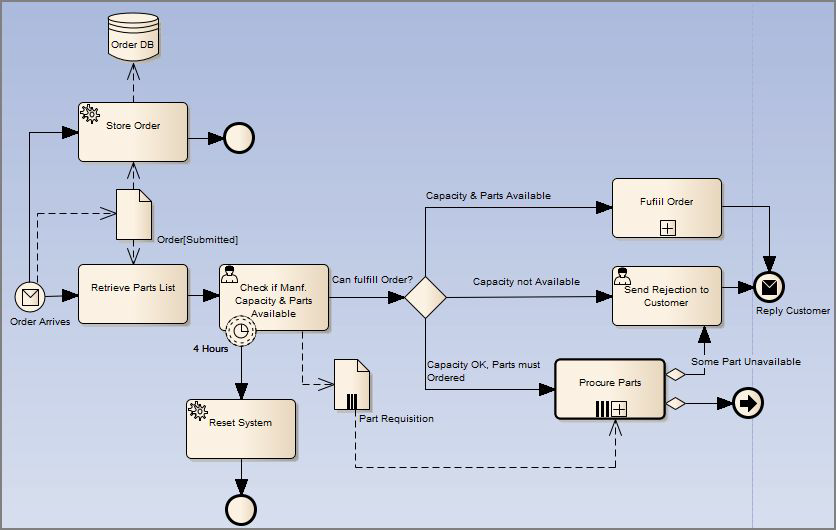

Diagramme diagramme Processus Métier pour un processus de réalisation de pièces.
