Diagrammes chorégraphiques
Vous pouvez visualiser la manière dont deux participants ou plus coordonnent leurs interactions à l'aide d'un diagramme de chorégraphie . Dans ce type de diagramme , l'accent n'est pas mis sur les orchestrations du travail effectué au sein de ces Participants, mais plutôt sur l'échange d'informations (Messages) entre ces Participants. La norme tire parti de la familiarité des diagrammes Processus Métier Diagrammes ressemblent à de simples organigrammes mais où chaque activité fait référence à deux participants ou plus. Ainsi les Chorégraphies, comme Processus Métier Diagrammes , ont aussi des séquences ordonnées d'« activités » reliées par des Flux de Séquence mais ces activités représentent une ou plusieurs interactions entre les Participants. Ces interactions sont parfois appelées modèles d'échange de messages (MEP) qui sont les unités atomiques ("activité") d'une chorégraphie. Les échanges de messages entre les participants peuvent être plus complexes que de simples interactions demande-réponse en multidiffusion, demandes contingentes, réceptions concurrentes, diffusion en continu et autres modèles d'interaction de service. En tant que partenaire, vous pouvez visualiser et planifier votre Métier Processus pour l'inter-opération avec d'autres entités commerciales sans introduire de conflits ou avoir à attendre les définitions de la façon dont un autre participant répondrait à un message.

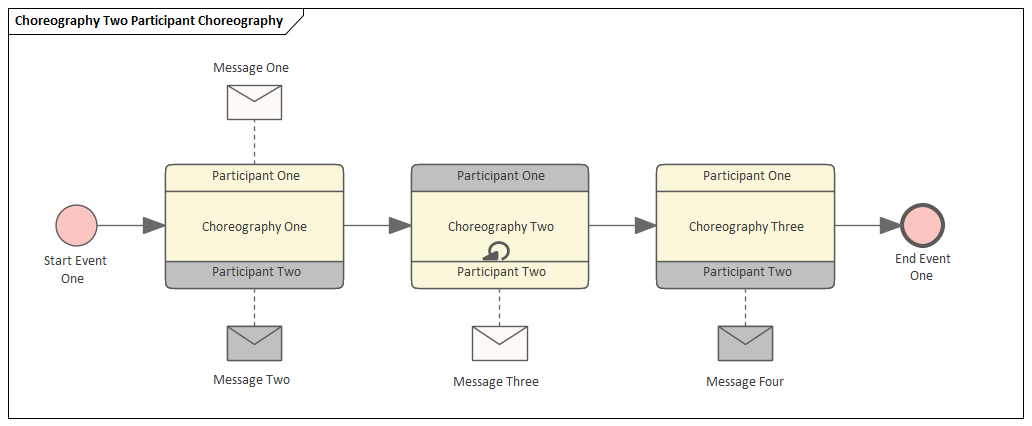

Un diagramme de chorégraphie avec trois activités (chorégraphies) impliquant l'interaction entre deux participants
Pour créer des éléments et des relations BPMN sur des diagrammes de chorégraphie aux formats BPMN 2.0 ou BPEL, vous pouvez utiliser les pages BPMN 2.0 Choreography de la boîte à outils Diagramme .
Accéder
Utilisez l'une des méthodes décrites ici pour afficher la boîte à outils Diagramme , puis cliquez sur
pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' BPMN 2.0 Choreography '.
|
Ruban |
Design > Diagramme > Toolbox : |
|
Raccourcis Clavier |
Ctrl+Maj+3 : |
|
Autre |
Cliquez sur l'icône |
dans la barre de légende du Diagramme pour afficher la boîte à outils du Diagramme , puisÉléments de chorégraphie BPMN 2.0
Item |
Avoir l'habitude de |
|---|---|
|
Modèle de chorégraphie |
Étendre une activité composite qui définit un processus de chorégraphie. |
|
Chorégraphie |
Étendez un élément Activity pour représenter une unité de processus d'échange d'informations entre les éléments. |
|
Début de l'événement |
Définir l'événement initiateur dans un processus. Les éléments de ce type ne peuvent pas être montés sur chant sur d'autres éléments. |
|
Événement intermédiaire |
Définir un événement intermédiaire dans un processus. Les éléments de ce type ne peuvent être montés en périphérie que sur des éléments Activity. |
|
Fin de l'événement |
Définir l'événement de fin dans un processus. Les éléments de ce type ne peuvent pas être montés sur chant sur d'autres éléments. |
|
Passerelle |
Définir un point de décision dans un processus métier. Si une condition est vraie, le traitement continue dans un sens ; si faux, alors un autre. |
|
Message |
Représenter le contenu d'une communication entre deux éléments. |
|
Piscine |
Étendez un élément de partition pour organiser logiquement une activité. |
|
Annotation de texte |
Créez un commentaire. |
Connecteurs de chorégraphie BPMN 2.0
Item |
Avoir l'habitude de |
|---|---|
|
Flux séquence |
Définir l'ordre d'activité dans une chorégraphie. |
|
Association |
Reliez les informations et les artefacts aux éléments graphiques BPMN. |
|
Flux de messages |
Étendez une relation de flux de contrôle pour définir le flux de communications dans le processus. |
Notes
- L'apparence et les spécifications de certains éléments et connecteurs sont définies par Valeur Étiquetés
