Diagrammes collaboration

Vous pouvez décrire les messages qui circulent entre deux participants ou plus à l'aide de pools, où chaque pool dans un diagramme de collaboration représente un participant . Les messages échangés dans le cadre de l'interaction sont visualisés sous forme de flux de messages entre les pools. Dans une collaboration White Box , les flux de messages commencent par des objets de flux dans un pool et des objets de flux cible dans un autre pool. Dans les collaborations Black Box , les flux de messages ciblent le bord du pool et les objets de flux dans le deuxième pool ne sont pas représentés.

Diagram Notes

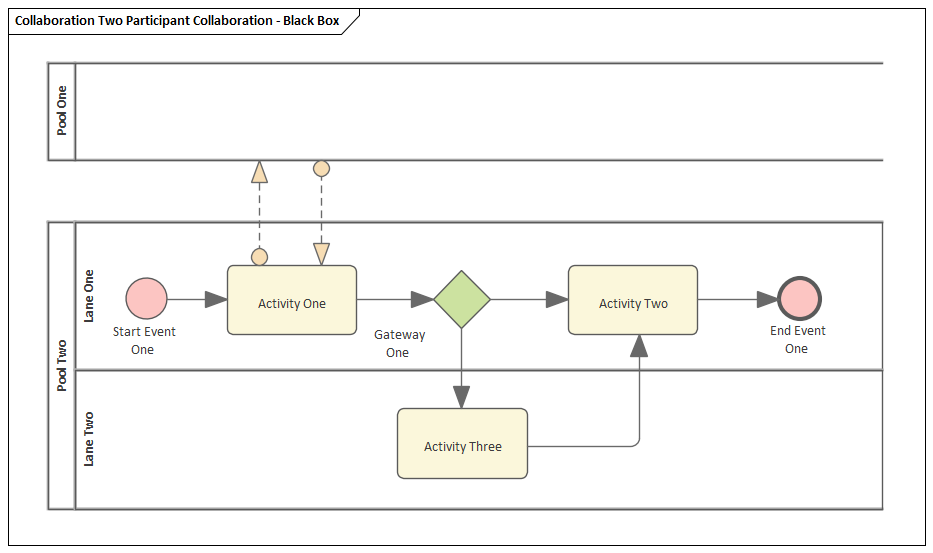

Diagramme de collaboration Black Box diagramme montrant les flux de messages qui proviennent d'objets de flux et ciblent la bordure du pool de l'autre participant.

L'objectif est de décrire les interactions entre les participants (organisations ou personnes) en montrant les objets de flux détaillés dans un participant et les messages qui circulent entre eux. Dans les collaborations en boîte noire, le diagramme ne décrit pas les détails de la façon dont l'autre participant traite les messages, alors que dans White Box , les détails des processus des autres participants sont décrits et les messages traversent le pool bordure .

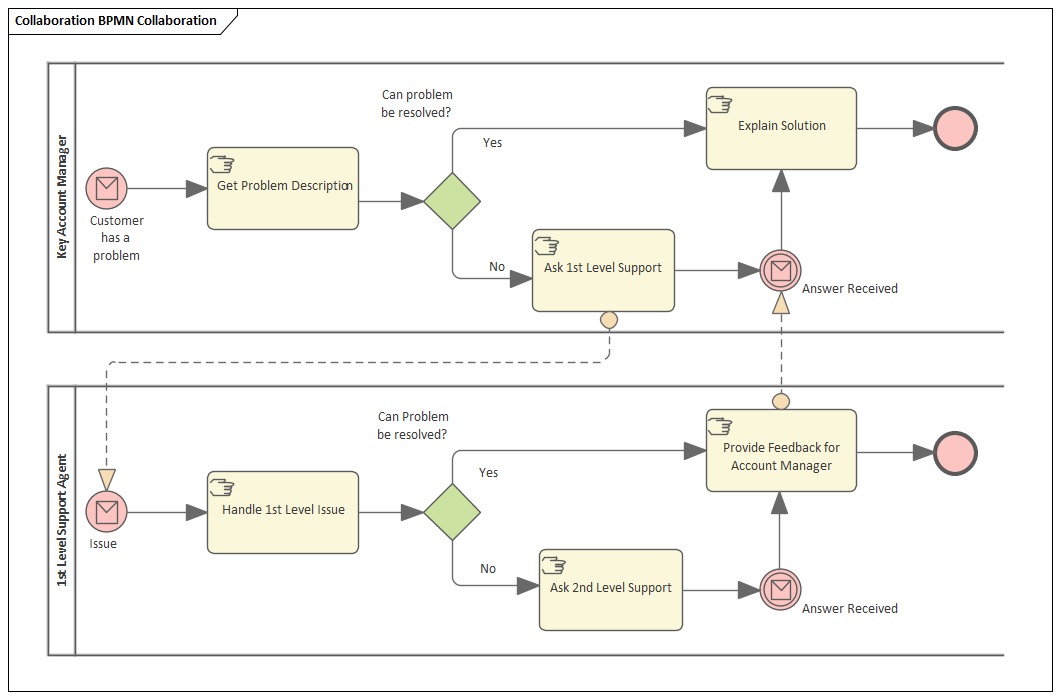

Diagramme de collaboration en White Box diagramme montrant les flux de messages qui proviennent d'objets de flux et d'objets cibles dans le pool de l'autre participant.

Pour créer des éléments et des relations BPMN sur des diagrammes de collaboration aux formats BPMN 2.0 ou BPEL, vous pouvez utiliser les pages 'BPMN 2.0 Collaboration' de la boîte à outils Diagramme .

Accéder

Utilisez l'une des méthodes décrites ici pour afficher la boîte à outils Diagramme , puis cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' BPMN 2.0 Collaboration '.

Ruban

Design > Diagramme > Toolbox : Search > Spécifiez 'BPMN 2.0 Collaboration' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils '

Raccourcis Clavier

Ctrl+Maj+3 : Search > Spécifiez 'BPMN 2.0 Collaboration' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils '

Autre

Cliquez sur l'icône Chevron Right dans la barre de légende du diagramme pour afficher la boîte à outils Diagramme , puis

Search > Spécifiez 'BPMN 2.0 Collaboration' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils '

Éléments de collaboration BPMN 2.0

Item	Avoir l'habitude de
Modèle collaboration	Étendre une activité composite qui définit un processus de collaboration.
Piscine	Étendez un élément de partition pour organiser logiquement une activité.
voie	Étendez un élément de partition pour subdiviser un pool.
Conversation	Étendez un élément Class pour regrouper un ensemble de flux de messages en fonction d'un certain concept.
Début de l'événement	Définir l'événement initiateur dans un processus. Les éléments de ce type ne peuvent pas être montés sur chant sur d'autres éléments.
Événement intermédiaire	Définir un événement intermédiaire dans un processus. Les éléments de ce type ne peuvent être montés en périphérie que sur des éléments Activity.
Fin de l'événement	Définir l'événement de fin dans un processus. Les éléments de ce type ne peuvent pas être montés sur chant sur d'autres éléments.
Passerelle	Définir un point de décision dans un processus métier. Si une condition est vraie, le traitement continue dans un sens ; si faux, alors un autre.
Activité	Représente le travail effectué dans le cadre d'un Processus Métier . Une activité peut être modélisée comme : Sous-processus - une activité composée qui est définie comme un flux d'autres éléments BPMN 2.0 ou Tâche - une activité atomique qui ne peut pas être décomposée en une unité plus petite En tant que sous-processus, l'activité peut devenir un élément composite lié à un diagramme enfant contenant le flux d'autres éléments BPMN.
Object de données	Fournir ou stocker les informations d'une activité.
Magasin de données	Représente un mécanisme permettant à une activité de récupérer ou de mettre à jour des informations stockées.
Chorégraphie	Étendez un élément Activity pour représenter une unité de processus d'échange d'informations entre les éléments.
Groupe	Étendre un élément Bordure pour regrouper d'autres éléments.
Annotation de texte	Créez un commentaire.

Connecteurs de collaboration BPMN 2.0

Item	Avoir l'habitude de
Flux de messages	Étendez une relation de flux de contrôle pour définir le flux de communications dans le processus.
Lien de conversation	Connectez un noeud de conversation à ou depuis un élément.
Flux séquence	Étendez une relation de flux de contrôle pour définir le flux d'activité.
Association	Reliez les informations et les artefacts aux éléments graphiques BPMN.

Notes

L'apparence et les spécifications de certains éléments et connecteurs sont définies par Valeur Étiquetés
