Boîte à outils paramétrique SysML

Lorsque vous construisez des modèles SysML, vous pouvez remplir les diagrammes SysML Paramétriques avec des blocs de contraintes, en utilisant les icônes sur les pages 'SysML Parametrics' de la boîte à outils Diagramme .

Le Bloc propriétaire du diagramme Paramétriques est automatiquement représenté par un cadre de diagramme renfermant les éléments du diagramme Paramétriques . Tu peux:

  • Diagramme le cadre en cliquant avec le bouton droit sur le diagramme et en sélectionnant l'option 'Masquer le cadre du diagramme' (et affichez-le à nouveau en sélectionnant l'option 'Afficher le cadre du Diagramme ')
  • Rendez le cadre sélectionnable pour le déplacer ou le redimensionner, en faisant un clic droit dessus et en sélectionnant l'option "Sélectionnable"
  • Créer des ports et des pièces sur le cadre et créer des connecteurs entre eux
S'il est défini sur non sélectionnable, le cadre se redimensionne automatiquement pour s'adapter aux limites du diagramme , en s'agrandissant à partir de sa taille par défaut mais sans se réduire.

Note que les diagrammes montrant Diagramme cadres de diagramme appliqués à l'aide de la version 14.0 ou ultérieure d' Enterprise Architect dessineront l' object parent sur le diagramme lorsqu'ils sont ouverts à l'aide d'une version d' Enterprise Architect antérieure à la version 14.0.

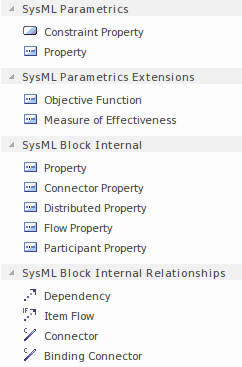

SysML Parametric diagram toolbox.

Accéder

Dans la boîte à outils Diagramme , cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' SysML nn Parametrics ' (quelle que soit la version que vous utilisez).

Ruban

Conception > Diagramme > Boîte à outils

Raccourcis Clavier

Ctrl+Maj+3

Objets paramétriques SysML

Item

La description

PropriétéContrainte

Instancie un Constraint Bloc à utiliser dans un diagramme Paramétriques .

Propriété

Définit une propriété SysML typée par un DataType, ValueType ou Bloc .

Extensions paramétriques SysML

Item

La description

Fonction objectif

Définit un Bloc de contraintes SysML à utiliser comme fonction objective pour évaluer les mesures d'efficacité (MOE).

Mesure de l'efficacité

Définit une propriété SysML à utiliser comme mesure d'efficacité (MOE).

Bloc SysML Interne

Item

La description

Propriété

Décrit la décomposition d'un Bloc SysML dans le contexte de son ensemble à l'aide d'instances de blocs SysML réutilisables.

Propriété du connecteur

Crée une instance d'un Bloc d'association .

Propriété distribuée

Crée un stéréotype de propriété, pour appliquer une distribution de probabilité aux valeurs de la propriété.

Propriété de flux

Crée un seul type d'élément Flow qui peut s'écouler vers ou depuis un bloc.

Propriété du participant

Crée la fin d'un connecteur appartenant à un Bloc d'association .

Relations internes du Bloc SysML

Relation

La description

Voir également

Dépendance

Établit une relation traçable décrivant comment un élément dépend d'un autre.

Flux d' Item

Spécifie les éléments qui transitent par un connecteur dans un point d'interaction. Utilisé de la même manière que les flux d'information UML .

Utilisation des flux d'informations

Connecteur

Établit des liens de Communication entre les parties.

Connecteur

Connecteur de liaison

Établit une connexion entre deux parties dans une décomposition de système. Si les pièces sont différentes, le système offre une option pour les synchroniser.
