Boîte à outils de définition de Bloc SysML

Lorsque vous construisez des modèles SysML, vous pouvez remplir les diagrammes de définition de Bloc à l'aide des icônes sur les pages de définition de Bloc SysML de la boîte à outils Diagramme .

Vous pouvez également générer des éléments Property sur le Bloc , en fonction des relations d'association créées pour l'élément Bloc . Ces Propriétés (ou Parties) sont initialement créées dans la fenêtre du Navigateur , mais vous pouvez rapidement les restituer sur le diagramme Bloc Interne pour le Bloc .

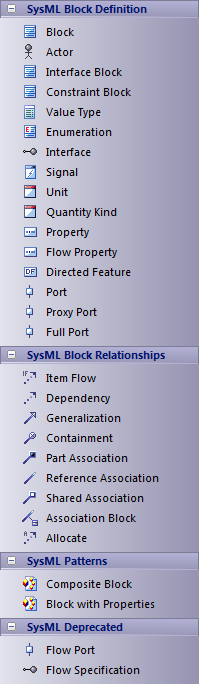

SysML Block definition diagram toolbox.

Accéder

Dans la boîte à outils Diagramme , cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' SysML nn Bloc Definition ' (quelle que soit la version que vous utilisez).

Ruban

Conception > Diagramme > Boîte à outils

Raccourcis Clavier

Ctrl+Maj+3

Objets de définition de Bloc SysML

Item

Action

Bloc

Définit une entité système composite dans SysML.

Acteur de cinéma

Représente un utilisateur qui interagit avec un ou plusieurs systèmes SysML.

Bloc d'interface

Un type spécialisé de Bloc qui n'a pas de comportements ou de parties internes, qui est utilisé pour taper les ports proxy.

Bloc de contrainte

Définit une contrainte composite comme un système d'équations paramétriques.

Type de valeur

Définit une quantité SysML, exprimée sous la forme d'une dimension mesurable avec des unités spécifiques.

Énumération

Définit un type de données comme un ensemble de symboles ou de valeurs.

Interface

Définit un élément qui décrit une spécification d'un point d'interaction avec des propriétés et des méthodes.

Signal

Définit un message SysML, contenant des attributs, échangés entre les blocs système dans une interaction.

Spécification instance

FAIRE

Unité

Représente une unité de mesure standard dans SysML.

QuantitéType

Identifie une quantité mesurable dans SysML.

Biens

Décrit la décomposition d'un Bloc SysML dans le contexte de son ensemble, à l'aide d'instances de blocs SysML réutilisables.

Propriété de flux

Crée un seul type d'élément Flow qui peut s'écouler vers ou depuis un Bloc .

Fonctionnalité dirigée

Génère une opération s'il est déposé sur un Bloc , ou un élément DirectedFeature (Propriété) s'il est déposé sur le diagramme , qui indiquent tous deux que le Bloc associé possède (fournit) la fonctionnalité , utilise (obligatoire) la fonctionnalité détenue par un autre Bloc , ou les deux (à condition que nécessaire).

La valeur du sens est définie dans l'onglet ' valeur ' ou l'onglet 'Tags' de la fenêtre Propriétés de l'élément ou de l'opération.

Port

Décrit un point d'interaction structurel d'un SysML Bloc , qui à son tour connecte les parties interactives d'un bloc.

Port proxy

Expose les fonctionnalités du Bloc propriétaire ou de ses parties internes.

Port complet

Spécifie un élément du système distinct du Bloc propriétaire ou de ses parties internes.

Relations de définition de Bloc SysML

Item

Action

Flux d' Item

Spécifie les éléments qui transitent par un connecteur dans un point d'interaction. Utilisé de la même manière que les flux d'information UML .

Voir Using Information Flows

Dépendance

Établit une relation traçable décrivant comment un élément dépend d'un autre.

Généralisation

Décrit un élément comme un descendant spécialisé d'un autre élément, contenant des propriétés et un comportement supplémentaires.

Endiguement

Affiche graphiquement la propriété d'un élément dans un élément parent.

Association de pièces

Décrit les caractéristiques d'une connexion entre un Bloc SysML et ses parties internes, telles que la multiplicité et le type.

Association de référence

Décrit les caractéristiques d'une connexion entre des blocs SysML distincts, telles que la multiplicité et le type.

Association partagée

Décrit les caractéristiques d'une connexion commune entre les blocs SysML, telles que la multiplicité et le type.

Bloc associatif

Décrit un connecteur Association défini par un SysML Bloc .

Connecteur

Liaison structurelle entre Propriétés et Ports.

Allouer

Relie les éléments du modèle pour formaliser un raffinement du comportement, de la structure, des contraintes ou des attentes de conception.

Motifs SysML

Item

Action

Bloc composite

Un Motif qui crée un Bloc composite , composé de blocs liés par des relations d'agrégation.

Bloc avec pièces

Un Motif qui crée un Bloc composite composé de parties imbriquées.

SysML obsolète

Item

Action

Orifice d'écoulement

Décrit ce qui entre et sort des blocs SysML en interaction. Ce type d'élément est obsolète. Au lieu de cela, créez un port qui est typé par un Bloc d'interface qui possède Flow Propriétés .

Spécification débit

Définit un ensemble de propriétés de flux qui correspondent à des éléments individuels d'un point d'interaction commun. Le type d'élément est obsolète. Créez plutôt un Bloc d'interface qui possède Flow Propriétés .
