Points de vue ArchiMate personnalisés

Cette rubrique décrit les procédures de création d'un point de vue ArchiMate personnalisé.

Créer un profil avec un point de vue

Toutes les fonctions de personnalisation de la langue dans Enterprise Architect commencent par un Paquetage de profil, comme indiqué dans ce diagramme .

Organiser

La description

Voir également

Sélectionnez la perspective UML

De nouveaux points de vue sont créés à l'aide du mécanisme de profil UML dans Enterprise Architect . Pour créer un point de vue, la perspective actuelle doit inclure les éléments structurels UML .

Perspectives Modèle

Créer un profil

Déposez un profil depuis la page ' Paquetage ' de la Boîte à outils. Le nom donné à cet élément sera visible par les utilisateurs lors de la sélection d'un point de vue à utiliser. Lorsque vous y êtes invité, créez un diagramme de classes pour le Paquetage .

Boîte à outils de profil

Créer une Spécification de Vue

Ouvrez le diagramme que vous venez de créer. Cela affichera également la page 'Profil' de la Boîte à outils.

Déposez une Spécification Vue de la section ' Spécification ' de la Boîte à outils. Le nom donné à cet élément sera visible par les utilisateurs lors de la sélection d'un point de vue à utiliser.

En pratique, vous pouvez inclure plusieurs spécifications Vue dans votre profil.

Diagramme de métamodèle personnalisé Vue

Extension d'un Type de diagramme Diagramme de base

La première partie de la définition d'un point de vue dans Enterprise Architect consiste à définir le ou les types de diagramme qu'il étendra. Cette sélection détermine où les utilisateurs pourront trouver votre point de vue et fournit le regroupement des types d'éléments et de relations dans la boîte à outils.

Ce diagramme illustre la définition d'un point de vue étendant un diagramme ArchiMate Métier Layer.

Organiser

La description

Voir également

Créer un nouveau stéréotype

Déposez un nouvel élément Stéréotype de la Boîte à outils.

Utilisez la fenêtre Propriétés pour marquer l'élément Stéréotype comme 'Abstrait', pour indiquer qu'il n'est pas défini dans ce profil.

Pour étendre l'un des types de diagramme définis pour ArchiMate par Enterprise Architect , donnez au stéréotype l'un de ces noms :

  • ArchiMate3 :: Métier
  • ArchiMate3 :: Application
  • ArchiMate3 :: Technologie
  • ArchiMate3 :: Motivation
  • ArchiMate3 :: Implémentation

Créer un connecteur d'extension

Chaque point de vue doit être une extension d'un ou plusieurs types de diagramme . Ceci est spécifié en créant un connecteur Extension depuis la Spécification Vue vers l'élément représentant le type de diagramme cible.

Diagramme de métamodèle personnalisé Vue

Spécification des éléments et Relations dans un point de vue

Les éléments apparaissant dans un Viewpoint sont définis par les relations Spécification de la Spécification Vue aux Stéréotypes et aux Métaclasses UML à inclure.

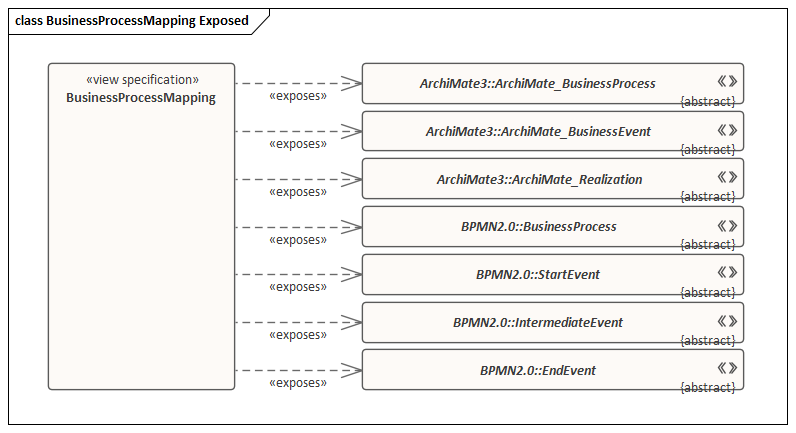

Lors de la définition d'un Viewpoint pour un langage de modélisation dont vous n'êtes pas l'auteur, ces stéréotypes apparaîtront avec des noms qualifiés, comme le montre ce diagramme .

Organiser

La description

Voir également

Créer des références aux types ArchiMate

Faites glisser un élément Metaclass de la Boîte à outils vers votre diagramme . Dans la boîte de dialogue résultante, accédez à la page "Stéréotypes" pour sélectionner le profil ArchiMate3. Vous pouvez ensuite ajouter autant d'éléments ArchiMate et de types de relations que vous le souhaitez.

Ajouter éventuellement des références à des types non ArchiMate

Vous pouvez même ajouter des types de plusieurs langages de modélisation à votre point de vue. Répétez simplement le processus d'ajout d'un élément Metaclass à partir de la boîte à outils pour sélectionner des types à partir de tout autre langage de modélisation pris en charge par Enterprise Architect .

Ajouter Relations d'exposition

Ajoutez une relation Spécification de votre Spécification Vue à chacun des types que vous souhaitez afficher dans le point de vue.

Diagramme de métamodèle personnalisé Vue

Importation d'un profil

Option

La description

Voir également

Importer le Paquetage en tant que profil UML

Si vous avez développé le profil de votre point de vue dans le modèle dans lequel vous souhaitez l'utiliser, le moyen le plus simple de commencer à l'utiliser consiste à l'importer directement dans le modèle.

Pour cela, sélectionnez le profil dans le Navigateur et, dans le ruban, sélectionnez Spécialiser > Technologies > Publier la technologie > Importer le Paquetage en tant que profil UML .

Cela encapsule automatiquement votre profil dans une MDG Technologie et l'importe dans le modèle afin que tous les utilisateurs du modèle l'aient disponible.

Déployer MDG Technologie

Si vous souhaitez utiliser votre point de vue sur plusieurs modèles, vous devez exporter le profil et générer une MDG Technologie pour l'inclure. Cela offre des options de déploiement beaucoup plus flexibles et vous permet également d'inclure des personnalisations supplémentaires, telles que la possibilité de définir des modèles de modèle, des scripts et des gabarits de rapport pour compléter la définition de point de vue décrite ici.

Déployer une MDG Technologie

Sélection de votre point de vue

Option

La description

Voir également

Pour un Nouveau Diagramme

Dans la boîte de dialogue ' Nouveau Diagramme ', tout type de diagramme qui offre des points de vue permettra au type d'être développé et un point de vue sélectionné.

Ajouter de nouveaux Diagrammes

Dans Propriétés du Diagramme

Dans la fenêtre ancrée Propriétés d'un diagramme , les points de vue définis sont disponibles dans la liste déroulante 'Métamodèle appliqué'.

Dans la boîte de dialogue ' Propriétés ', les points de vue définis sont disponibles dans le menu déroulant ' Vue '.

Propriétés Fenêtre - Diagramme Propriétés du Diagramme - Général
