Diagramme de métamodèle personnalisé Vue

Enterprise Architect dispose d'une large gamme de vues de diagramme intégrées, mais vous pouvez également créer vos propres métamodèles qui définissent des vues de diagramme Vues . Par exemple, vous pouvez définir un métamodèle spécifique qui répond aux besoins de Exigences des modélisation dans votre organisation, puis exiger que tous les Exigences des exigences utilisent ce diagrammes Vue au lieu du diagramme des exigences diagramme Vues . Vous pouvez rapidement ajouter vos diagramme de Vues au modèle actuel, où vous ou d'autres modélisateurs pouvez les appliquer à vos diagrammes .

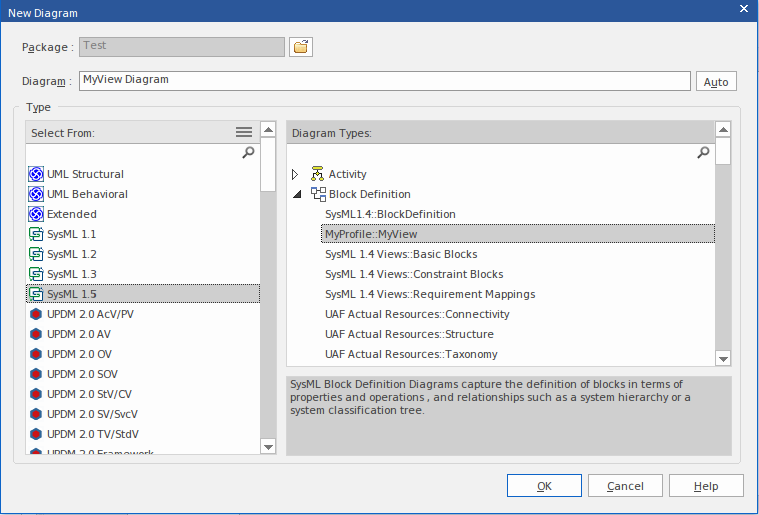

A titre d'illustration, supposons que vous décidiez de mettre à disposition un nouveau diagramme de définition de Bloc SysML 1.4 dans votre projet, appelé ' Vue '. Les utilisateurs y accéderont via la boîte de dialogue « Nouveau Diagramme », élargissant le type de diagramme de définition de Bloc .

Le nom entièrement étendu du diagramme Vue reflète le nom du profil parent (MyProfile) et le nom de Vue (MyView) - d'où 'MyProfile::MyView'. Vous pouvez appeler l'exemple Vue SysML 1.4 Vues :: MyView pour indiquer qu'il fait partie de la suite SysML 1.4 Vue .

Si vous étendez un type de diagramme de base UML , avec le nom de profil ' UML ', le nom Vue équivalent pourrait être quelque chose comme ' UML :: Full Class '.

Les utilisateurs sélectionnent l'exemple de diagramme Vue pour créer un diagramme de Bloc SysML 1.4 très simple qui peut avoir :

  • Deux types d'élément :
    - un élément Bloc SysML 1.4 (une classe étendue de la technologie SysML 1.4)
    - un élément MyStereo que vous définissez dans votre nouveau métamodèle 'MyView' comme un
    Classe avec le stéréotype MyStereo
  • Un type de connecteur - une généralisation de Bloc SysML standard (qui est identique à une généralisation UML standard)

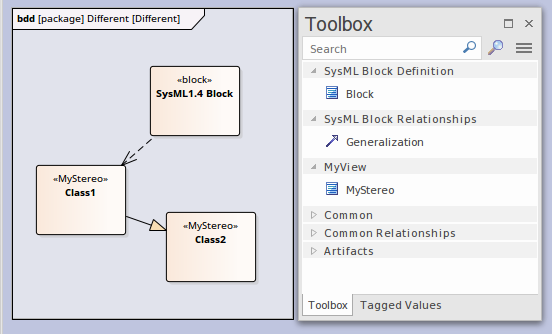

Le diagramme Vue rend les éléments et le connecteur disponibles à partir de la boîte à outils, comme indiqué, et à partir du Quick Linker.

Le tableau Create Custom Diagramme Vue in a Profile explique comment créer un Metamodel qui définit un nouveau diagramme Vue , en terminant par l'exemple MyView.

Accéder

Ruban

Conception > Diagramme > Boîte à outils : Hamburger icon > Profil > Métamodèle

Raccourcis Clavier

Ctrl+Maj+3 : Hamburger icon > Profil > Métamodèle

Créer une Vue de Diagramme personnalisée dans un profil

Opération

Action

Voir également

Créer le diagramme de profil

Dans votre profil Paquetage , créez un nouveau diagramme Paquetage et, dans la boîte à outils Diagramme , ouvrez la page 'Profil' (sélectionnez l'option de ruban 'Design > Diagramme > Boîte à outils', puis cliquez sur Hamburger icon et sélectionnez 'Profil').

Faites glisser l'icône 'Profil' sur le diagramme et donnez-lui le nom 'MyProfile', en sélectionnant pour ajouter un diagramme de classe enfant du nom 'MyView', que vous ouvrez.

Développez la page "Métamodèle" dans la boîte à outils et note :

  • L'élément ' Vue Spécification ', que vous pouvez utiliser pour créer un diagramme personnalisé Vue
  • Connecteur 'Exposes', qui vous permet de spécifier le contenu de la page Toolbox associée au diagramme personnalisé Vue
 Créer un Paquetage de profil

Ajouter Spécification Vue

Dans un profil, vous utilisez l'élément stéréotypé ' Vue Spécification ' pour identifier le nouveau diagramme personnalisé Vue comme une extension d'un diagramme intégré ou stéréotypé existant.

Faites glisser l'icône ' Vue Spécification ' sur le diagramme de profil et donnez un nom à l'élément ; dans notre exemple, 'MyView'.

La première chose à considérer lors de la définition d'un nouveau Vue est le ou les types de diagramme pour lesquels il doit être disponible. Les deux lignes suivantes montrent comment définir un Vue pour un diagramme UML et un diagramme Profile .

Dans les deux cas, cliquez sur l'icône 'Extension' et faites glisser de la Vue Spécification vers l'élément de type schéma, pour créer le connecteur Extension.

Extension d'un Type de Diagramme UML

Pour étendre un type de diagramme UML de base, faites glisser l'icône 'Classe' de la Boîte à outils sur le diagramme et, dans la fenêtre Propriétés , donnez l'élément :

  • Le nom exact du type de diagramme (tel qu'indiqué dans la rubrique d'aide Diagramme de diagrammes intégrés), tel que "Logique" (pour un diagramme de classes), et
  • Le stéréotype <<métaclasse>>
Cet exemple montre 'MyView' tel qu'il a été créé précédemment, étendant le diagramme de composants UML .

Extending a UML diagram base type in Sparx Systems Enterprise Architect.

Le résultat est que dans la boîte de dialogue ' Nouveau Diagramme Diagramme , une Vue supplémentaire est ajoutée sous le type de diagramme de composants UML .

 Types de Diagramme intégrés

Extension d'un Type de Diagramme profilé

Pour étendre un type de diagramme profilé, tel qu'un type de diagramme BPMN ou SysML, faites glisser l'icône « Stéréotype » sur le diagramme et donnez à l'élément Stéréotype le nom complet exact du type de diagramme .

Comme il s'agit d'une référence à un stéréotype externe, il doit également être marqué comme abstrait pour éviter qu'il ne soit exporté dans le profil. Pour cela, affichez la fenêtre Propriétés , déroulez la section 'Avancé' et cochez la case 'Résumé'.

Cet exemple montre 'MyView' tel qu'il a été créé précédemment, étendant le type de diagramme de composants Diagramme -UML.

Profile diagram extending profiled diagram type in Sparx Systems Enterprise Architect.

Le résultat est que la boîte de dialogue ' Nouveau Diagramme ' affichera la Vue que nous définissons sous le diagramme de composants GRA-UML .

Note : Si vous ne connaissez pas le nom complet du type de diagramme que vous étendez, interrogez l'API pour obtenir le champ 'Metatype'. Dans une console JavaScript, vous pouvez utiliser :

? GetCurrentDiagram (). MétaType

Exposer des objets dans la boîte à outils Diagramme Vue

Un connecteur Exposes ajoute un object à la page Toolbox pour le diagramme Vue . Pour chaque élément et connecteur à ajouter à la page Boîte à outils de Vue du diagramme , vous faites glisser un 'élément de définition' sur le diagramme , puis cliquez sur l'icône 'Exposes' dans la page 'Profil' de la Boîte à outils et faites glisser le curseur depuis la Spécification de Vue élément à l'« élément de définition » pour créer le connecteur.

Le type d'élément de définition varie selon que vous exposez un élément UML de base ou un élément stéréotypé, comme indiqué dans les deux lignes suivantes.

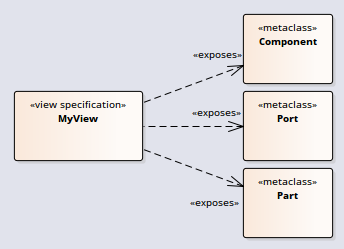

Exposer les types d'éléments UML

Si vous utilisez un élément ou des connecteurs UML de base dans votre diagramme personnalisé Vue , alors pour chaque élément ou connecteur :

  1. Faites glisser l'icône 'Métaclasse' de la page 'Profil' de la boîte à outils sur le diagramme et donnez-lui le nom de l'élément de base ou du type de connecteur qu'il représente et
  2. Ajouter le connecteur Exposes entre l'élément Vue Spécification et l'élément Spécification
Par example:

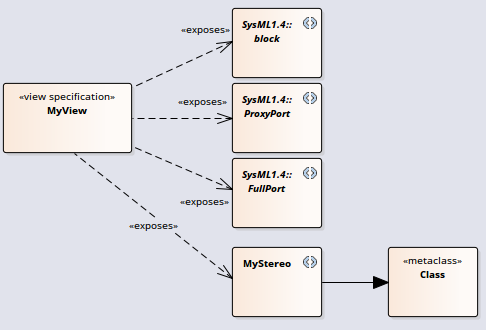

Exposition des types d'éléments profilés

Si vous définissez un nouvel object stéréotypé dans la vue du diagramme ou si vous utilisez des éléments stéréotypés déjà définis dans d'autres profils, alors pour chaque élément ou connecteur :

  1. Faites glisser l'icône 'Stéréotype' de la page 'Profil' de la boîte à outils sur le diagramme et donnez à l'élément le nom de l'élément stéréotypé ou du connecteur qu'il représente
  2. Si le Stéréotype est défini dans un autre profil, développez la section 'Avancé' de la fenêtre Propriétés et cochez la case 'Abstrait'
  3. Si le stéréotype est défini ici, ajoutez au diagramme l'élément de base que le stéréotype étend et créez un connecteur d'extension entre le stéréotype et l'élément de base
  4. Ajouter le connecteur Spécification entre l'élément Vue Spécification et l'élément Stereotype
Par example:

Compléter l'exemple

En référence aux lignes précédentes du tableau , sur le diagramme MyView Class (l'enfant du diagramme MyProfile ):

  1. Créez l'élément Vue Spécification .
  2. Créez l'élément Stereotype SysML1.4 :: Bloc Definition et définissez-le sur Abstract.
  3. Connectez la spécification Vue à la définition de Bloc Spécification :: avec un connecteur d'extension.
  4. Créez un élément Metaclass appelé Generalization.
  5. Créez un élément Stereotype appelé SysML1.4 :: Bloc et définissez-le sur Abstract.
  6. Créez un élément Stereotype appelé MyStereo et un élément Metaclass appelé UML Class et connectez le Stereotype à la Metaclass avec un connecteur Extension.
  7. Connectez l'élément Vue Spécification à l'élément Generalization, l'élément SysML1.4 :: Bloc et l'élément MyStereo, chacun avec un connecteur Exposes.

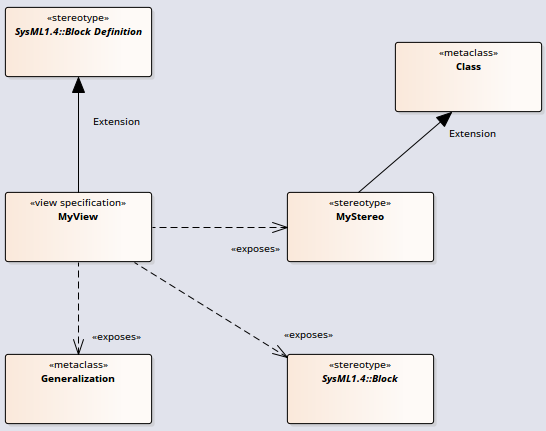

Cette illustration représente le diagramme que vous avez créé :

Au fur et à mesure que vous complétez votre vue de diagramme , vous pouvez décider que les éléments d'un type doivent être connectés à des éléments du même type ou d'autres types à l'aide de types de connecteurs spécifiques. Vous définiriez cela à l'aide de connecteurs de méta-relation, comme indiqué dans la rubrique d'aide Définir les contraintes du métamodèle .

Enregistrez le diagramme Vue Spécification . Vous pouvez maintenant l'ajouter à un fichier MDG Technologie dans le cadre de son profil parent ; vous ajoutez le Profil parent à la page 'Assistant MDG Technologie - Sélection des fichiers de profils'. Consultez la rubrique d'aide Ajouter un profil .

 Définir les contraintes du métamodèle Ajouter un profil
