Diagramme de métamodèle intégré Vue

La boîte de dialogue « Nouveau Diagramme » comprend un certain nombre de Vues différentes qui offrent différents ensembles de palettes et des objectifs de mise au point pour les types de diagramme tels que UML , SysML, BPMN et UAF, entre autres. Par exemple, si vous avez pour objectif de modélisation un diagramme de définition de Bloc SysML simple sans fonctionnalités avancées , la section 'Basic Blocks Vue ' sous la section 'SysML 1.5 Interrompre lorsqu'une Variable Change de Valeur ' pourrait être une meilleure option que d'utiliser l'ensemble complet de diagramme de définition de Bloc . Cet exemple est utilisé pour fournir des valeurs dans les procédures de cette rubrique.

Travailler avec les Diagramme de Vues

Marcher

Action

Voir également

1

Dans la fenêtre du Navigateur , cliquez sur le Paquetage ou l'élément sous lequel placer le diagramme .

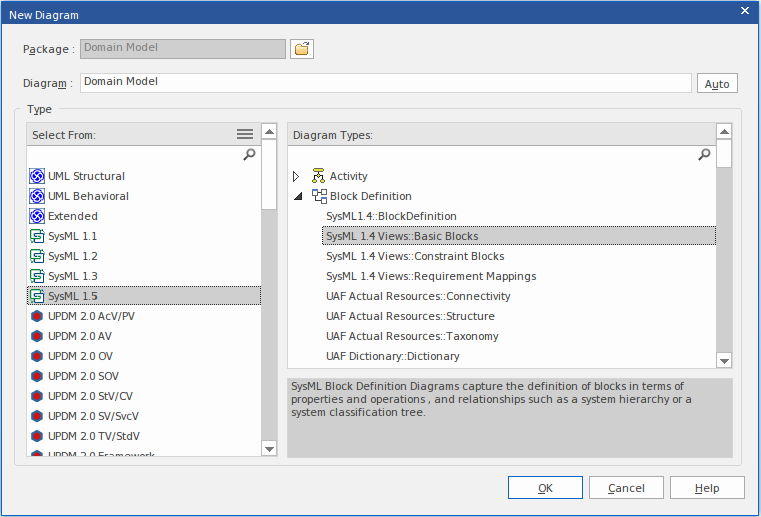

Ouvrez la boîte de dialogue ' Nouveau Diagramme ' , sélectionnez ' SysML 1.4 Vues :: Basic Blocks ' et cliquez sur le bouton OK pour créer le diagramme .

Showing how to create a diagram with a metamodel view using the New Diagram dialog in Sparx Systems Enterprise Architect.

Ajouter de nouveaux Diagrammes

2

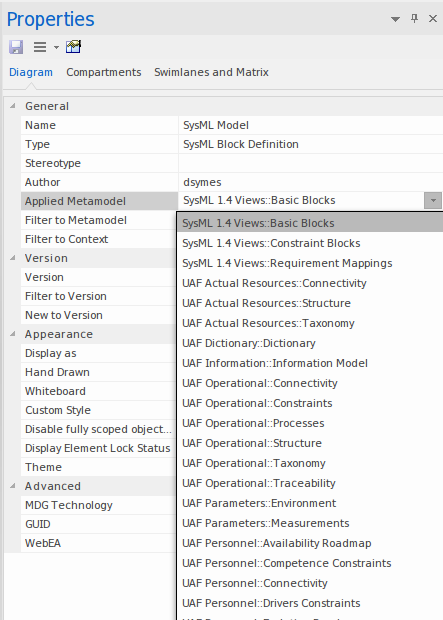

Dans la fenêtre Propriétés du diagramme créé, le champ 'Métamodèle appliqué' affichera le diagramme Vue appliqué. Vous pouvez également cliquer sur la flèche déroulante dans ce champ et sélectionner une autre des vues de diagramme Vues dans la liste.

Showing how to set the Applied Metamodel property for a diagram in Sparx Systems Enterprise Architect.

Propriétés du Diagramme - Général

3

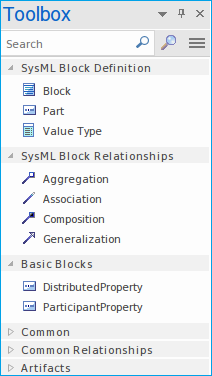

Dans la Diagramme à outils du diagramme, l'ensemble restreint d'éléments et de relations associés à la vue du diagramme sera visible.

Showing a reduced diagram toolbox as defined by an applied metamodel, in SParx Systems Enterprise Architect.

La modification des vues du diagramme dans la liste d'options « Métamodèle appliqué » modifiera les éléments et les relations dans la boîte à outils.

Boîte à outils Diagramme

4

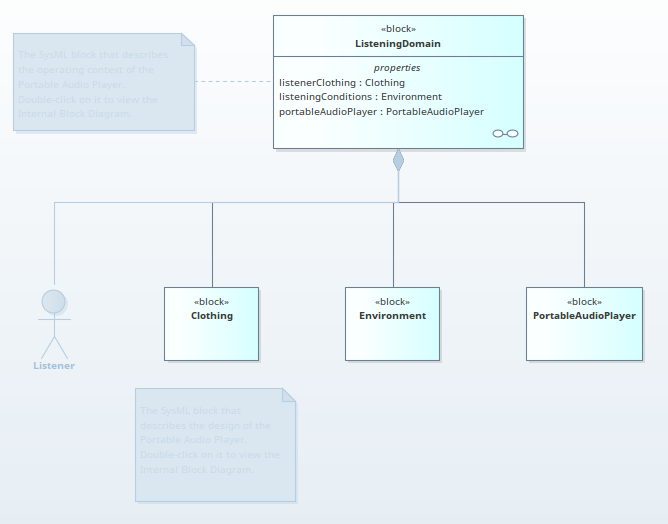

La sélection de l'option "Filtrer sur le métamodèle" dans la fenêtre Propriétés tous les éléments qui ne font pas partie de l'ensemble Vue du diagramme actuel. Cela vous permet de corriger toutes les parties de votre modèle qui ne répondent pas à l'objectif de la Vue sélectionnée, ou de filtrer les éléments qui pourraient être nécessaires, mais qui ne font pas partie de l'objectif de modélisation actuel.

Showing how the Filter to Metamodel option can be used to hide all elements in a diagram that are not defined as part of the diagram's applied metamodel.
