Aperçu des Vues et des points de vue

L'outil a un support dans un certain nombre d'endroits différents pour le mécanisme de point de vue. Deux des endroits les plus importants sont :

• Assistant de Modèle Vues and Viewpoints pour ArchiMate
• Diagramme Vues disponible depuis la fenêtre Diagramme

Création de Vues l'aide de la boîte à outils

Enterprise Architect également en supporte la création de Vues à partir d'un canevas vierge à l'aide du mécanisme Diagramme Viewpoint, qui vous permet de sélectionner un exemple de point de vue comme base pour un nouveau diagramme . Le choix de l'un des points de vue disponibles entraîne la création d'un nouveau diagramme et l'affichage d'une boîte à outils dans laquelle la page Point de vue affiche uniquement les éléments disponibles pour ce point de vue.

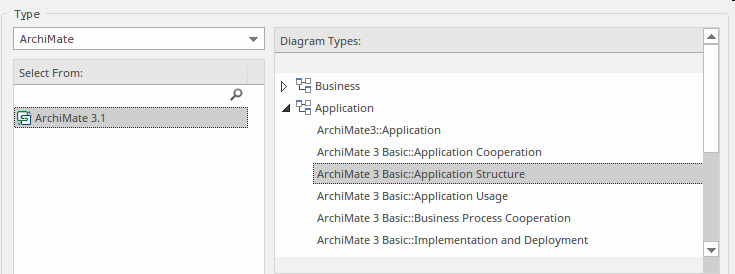

Figure : Affiche les vues disponibles dans la boîte de dialogue Nouveau Diagramme .

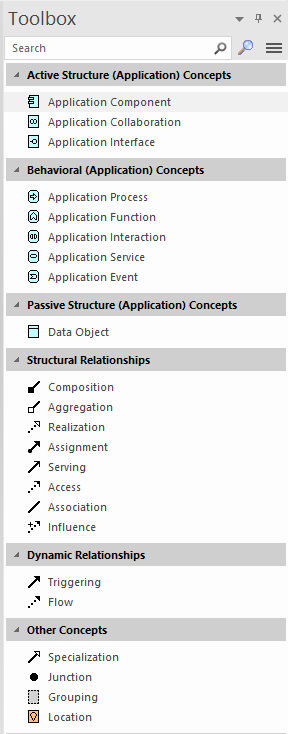

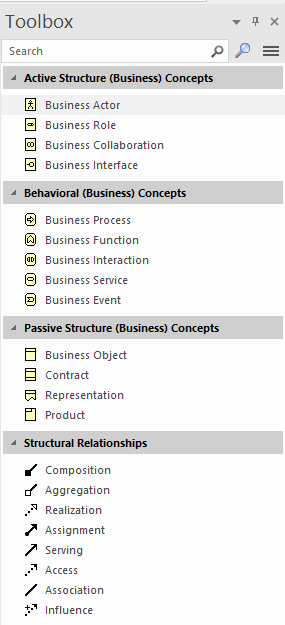

Dans le diagramme suivant, nous voyons deux pages de boîte à outils qui s'appliquent au point de vue d'utilisation de l'application. La première page contient un sous-ensemble des éléments de la couche Application utilisés pour le point de vue et la deuxième page contient un sous-ensemble des éléments de la couche Métier .

Figure : Affichage des pages de la boîte à outils qui répertorient les éléments et les relations disponibles pour le point de vue sélectionné.

Les éléments peuvent être glissés et déposés des pages de la boîte à outils vers le diagramme ouvert, ce qui créera un nouvel élément et l'ajoutera au diagramme ouvert. Les éléments applicables peuvent également être glissés sur le diagramme à partir de la fenêtre Navigateur , ce qui permet d'ajouter au diagramme diagrammes Par exemple, un service applicatif et un Processus Métier peuvent avoir été créés antérieurement et ceux-ci peuvent être ajoutés à un diagramme contenant un nouveau composant applicatif ajouté à un point de vue d'utilisation de l'application.

Dans ce diagramme , nous voyons qu'un modélisateur en dehors du groupe Enterprise Architect a créé une relation de réalisation UML à partir d'un composant UML dans le modèle d'implémentation vers un composant ArchiMate, reliant ainsi les deux disciplines différentes sans enfreindre les règles de syntaxe du langage ArchiMate.

Figure : montrant comment les éléments ArchiMate peuvent être liés aux éléments de modèle

Création de Vues l'aide de l'assistant

Enterprise Architect prend entièrement en support les vues et les points de vue, fournissant de riches modèles d' Assistant de Modèle où chaque point de vue a été créé de manière pratique et peut être injecté dans le référentiel à n'importe quel endroit. Cette image montre l'icône à sélectionner dans la barre d'outils de la fenêtre Navigateur pour ouvrir l' Assistant de Modèle .

Suivi des éléments entre Vues

Enterprise dispose d'un certain nombre de fenêtres qui permettent de suivre les éléments entre les vues et plus généralement entre tous les diagrammes contenant les éléments. Ceci peut être réalisé en utilisant le menu contextuel de l'élément et en sélectionnant "Rechercher dans tous les Diagrammes ". Lorsqu'il est sélectionné, et lorsqu'un élément apparaît dans plusieurs vues, une fenêtre fournira une liste de toutes les vues qui contiennent l'élément.
