Traçabilité

Les modèles Time Aware sont efficaces, mais il devient rapidement difficile de comprendre toutes les connexions entre les éléments nouveaux et existants, en particulier sur plusieurs versions. Enterprise Architect est une plate-forme collaborative et excelle dans la création de visualisations des relations et des traces entre les différentes parties du modèle. Il existe une gamme d'outils utiles et convaincants qui peuvent être utilisés pour visualiser ces relations.

La fenêtre de traçabilité

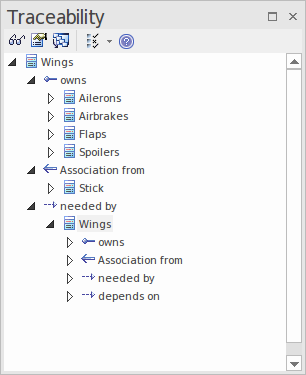

Vous pouvez utiliser la fenêtre Traçabilité pour tracer les relations entre les éléments. Accédez à la fenêtre à l'aide de l'option de ruban 'Design > Element > Trace'.

Using the Traceability window to trace Time Aware Modeling dependencies, in Sparx Systems Enterprise Architect.

Insérer des éléments associés

Vous pouvez utiliser la fonctionnalité Insérer des éléments associés pour créer un diagramme de traçabilité décrivant chaque étape de l'évolution de l'élément.

Marcher

Action

Voir également

1

Créez un diagramme personnalisé avec le nom "Traçabilité". (Utilisez ' Type de technologie' : 'Étendu' et ' Type de Diagramme ' : 'Personnalisé'.)

Exemple de Diagramme Ajouter de nouveaux Diagrammes

2

Faites glisser l'élément de sujet de la fenêtre Navigateur vers le diagramme .

3

Cliquez-droit sur l'élément dans le diagramme et sélectionnez l'option de ruban 'Design > Element > Add Element > Related Element'. La boîte de dialogue "Insérer des éléments associés" s'affiche.

4

Sur le dialogue :

  • Sélectionnez 'Trace' dans le panneau 'Types de connecteurs'
  • Définir le niveau de profondeur "Rechercher des Relations à"
  • Cliquez sur le bouton Actualiser
Insérer des éléments associés

5

Dans la liste des résultats, cochez la case en regard de chaque élément de diagramme requis, puis cliquez sur le bouton OK . Les éléments sont ajoutés au diagramme .

Exemple

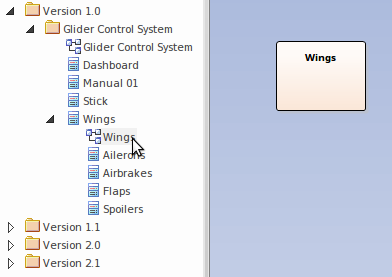

Faites glisser l'élément requis sur le diagramme .

Time Aware Modeling: Inserting related elements in Sparx Systems Enterprise Architect.

Cliquez sur l'élément et sélectionnez l'option de ruban 'Design > Element > Add Element > Related Element', ou cliquez-droit et sélectionnez l'option de menu contextuel 'Insert Related Elements...'

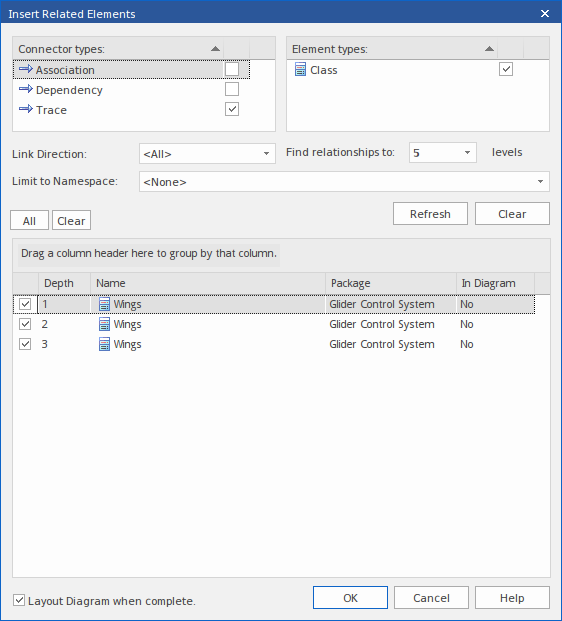

Configurez la boîte de dialogue "Insérer un élément associé".

Time Aware Modeling: Inserting related elements in Sparx Systems Enterprise Architect.

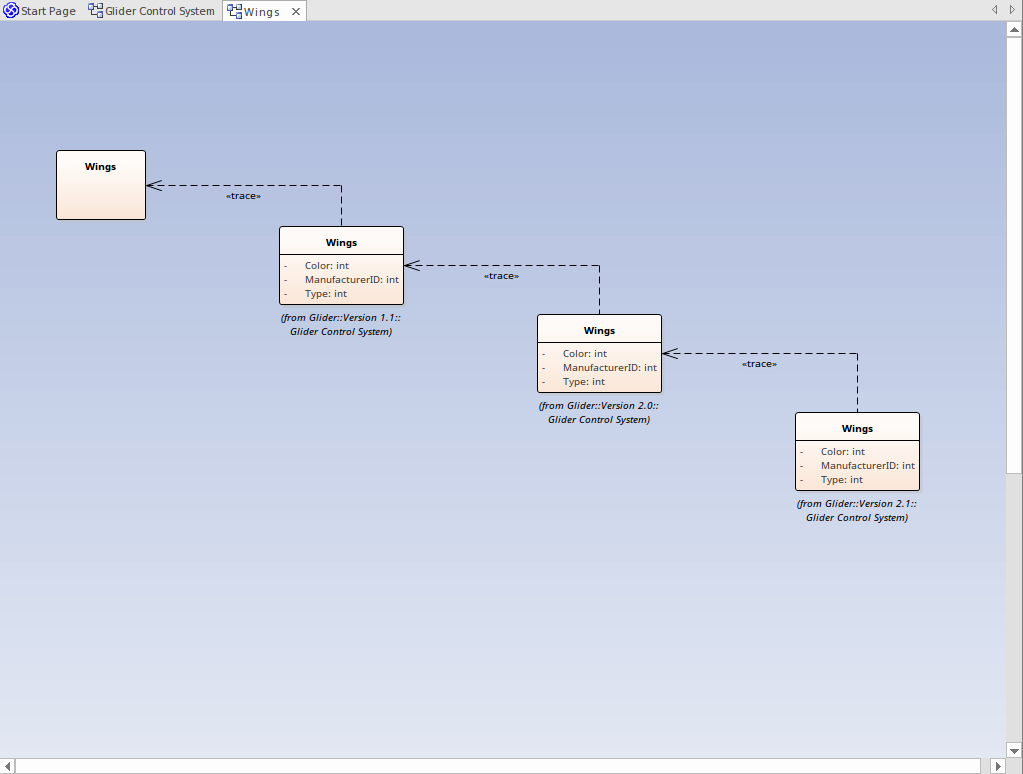

Terminez de définir la disposition du diagramme et les options de propriété, puis cliquez sur le bouton OK .

Time Aware Modeling: Inserting related elements in Sparx Systems Enterprise Architect.

Relations

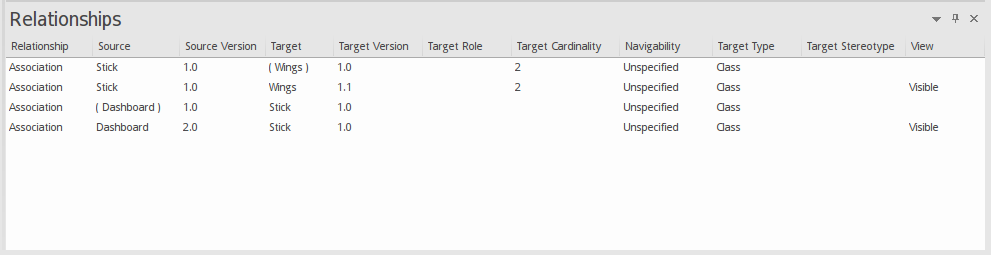

La fenêtre de Relations ancrée est un outil utile pour visualiser les relations entre les modèles 'As-Is' et 'To-Be'. La sélection des colonnes de rapport "Version source" et "Version cible" permet de clarifier les relations.

Dans la fenêtre Relations , cliquez-droit sur une relation sélectionnée pour ouvrir le menu contextuel ; vous pouvez afficher les propriétés, rechercher l'utilisation des éléments et localiser les éléments source et cible.

Using the Relationships window to trace Time Aware Modeling dependencies, in Sparx Systems Enterprise Architect.

Filtrage des versions

Lorsque vous travaillez sur un diagramme contenant des éléments de différentes versions de votre modèle, vous pouvez facilement choisir de filtrer les éléments ne figurant pas dans la version actuelle.

Marcher

Action

Voir également

1

Cliquez-droit sur le fond du diagramme et sélectionnez l'option ' Propriétés ' pour afficher la boîte de dialogue ' Propriétés ' du diagramme .

2

Le champ 'Version' affiche le numéro de version du diagramme ; tous les éléments ayant un numéro de version différent de celui-ci seront grisés.

Using the version filtering to trace Time Aware Modeling dependencies, in Sparx Systems Enterprise Architect.

3

Cochez la case « Filtrer par version » pour activer la fonctionnalité de filtre de diagramme , puis cliquez sur le bouton OK .

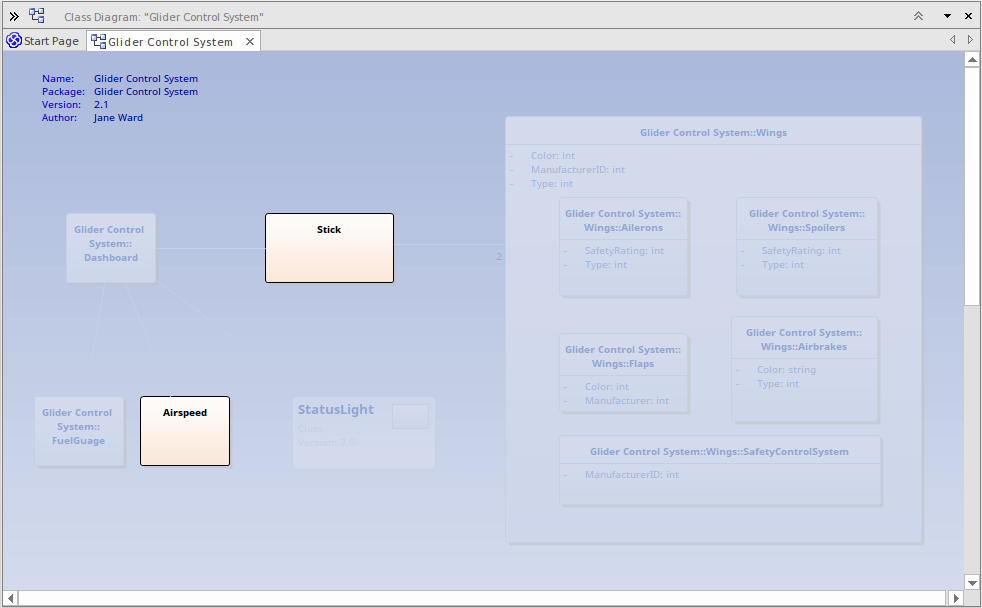

Exemple de filtre

Example of version filtering with Time Aware Modeling, in Sparx Systems Enterprise Architect.
