Cloner la structure en tant que nouvelle version
Lors de l'utilisation de la modélisation Time Aware , vous souhaiterez généralement créer une nouvelle version d'un groupe d'éléments qui sont rassemblés dans un ou plusieurs Paquetages , et vous devrez donc créer une nouvelle version d'une structure de Paquetage entière. La création d'un clone de votre structure de modèle actuelle est un processus de migration simple piloté par le numéro de version. Le processus de migration de structure crée un clone de votre hiérarchie de Paquetage actuelle, y compris les diagrammes , et met à jour les Paquetages et les diagrammes avec un numéro de version défini par l'utilisateur. Vous pouvez également modifier le nom de la structure, si nécessaire. Tous les éléments de diagramme traduits dans le diagramme clone sont inclus en tant qu'éléments liés (références) pour garantir que leur encapsulation est maintenue avec le modèle « tel quel ».
Au fur et à mesure que le modèle 'To-Be' évolue, les éléments de diagramme liés de la version précédente peuvent être sélectionnés et automatiquement clonés dans la nouvelle structure de Paquetage selon les besoins. Cela garantit que les actifs du modèle continuent de se développer de manière transparente entre le modèle « As-Is » et le modèle « To-Be » sans se croiser.
La facilité peut fonctionner sur Modèle Paquetages , Vues et Paquetages de niveau inférieur quel que soit leur emplacement dans la fenêtre du Navigateur .
|
Modèle version

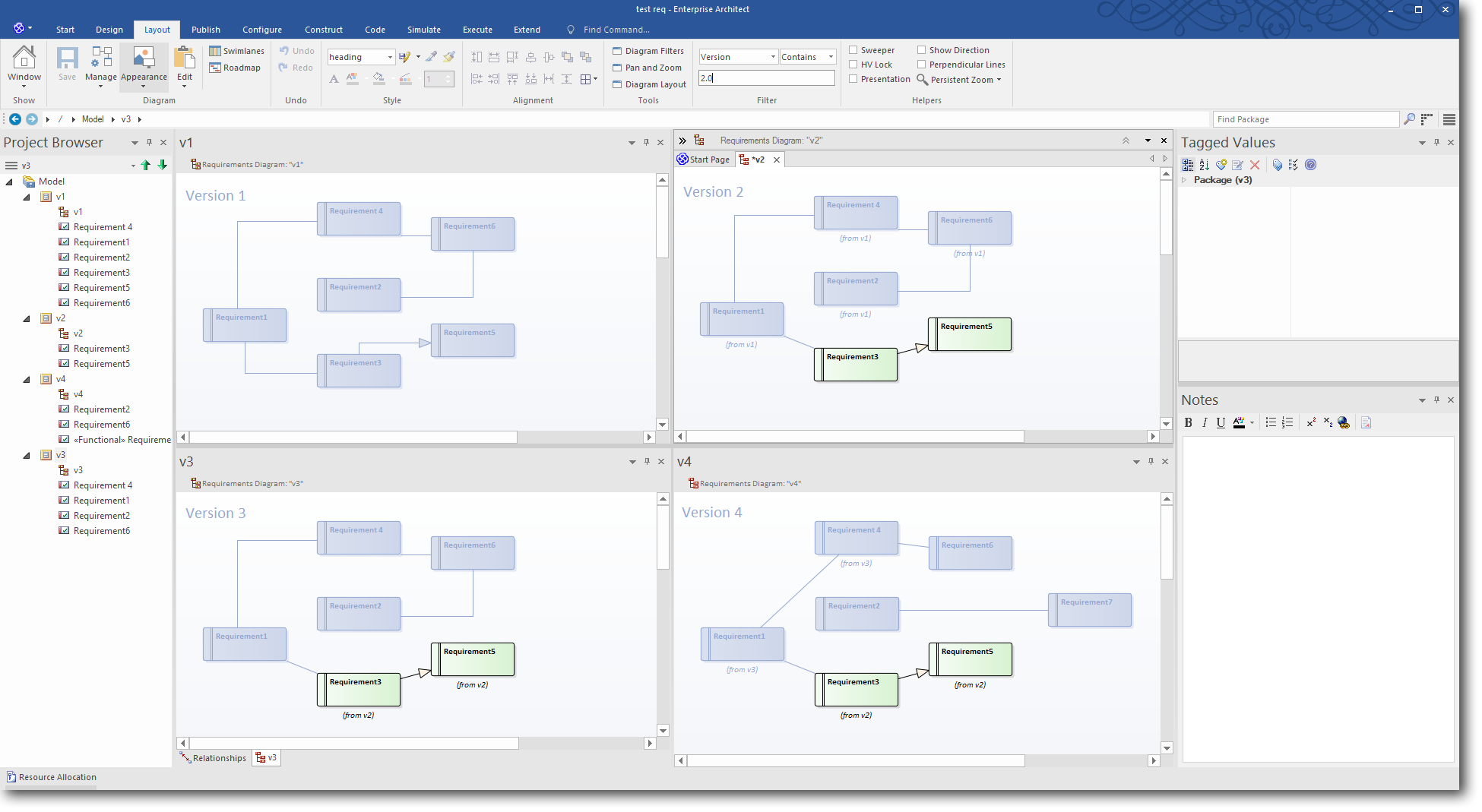

L'image montre comment les versions évolutives d'un Paquetage utilisent des éléments liés d'une version antérieure du Paquetage . |
Accéder
|
Ruban |
Conception > Paquetage > Gérer > Cloner la structure en tant que nouvelle version |
|
Menu Contexte |
Fenêtre du Navigateur | Cliquez Cliquez-droit sur Paquetage | Cloner la structure en tant que nouvelle version |
Créer une nouvelle structure de clone
Marcher |
Action |
Voir également |
|---|---|---|
|
1 |
Dans la boîte de dialogue « Entrer le nom et la version », le champ « Nom » prend par défaut le nom du Paquetage actuellement sélectionné ; si nécessaire, remplacez-le par un nouveau nom. Type le numéro de version du clone ('To-Be') de la structure sélectionnée, et cliquez sur le bouton OK . Le navigateur 'Sélectionner la destination de la structure' s'affiche. |
|
|
2 |
Sélectionnez le Paquetage dans le projet sous lequel créer la structure clone. L'emplacement actuel de la structure est mis en surbrillance jusqu'à ce que vous sélectionniez l'emplacement du clone. |
|
|
3 |
Cliquez sur le bouton OK . La structure clone est insérée sous le Paquetage cible et les diagrammes clones sont tous ouverts dans le Diagramme Vue sous forme d'onglets séparés. |
Exemple
Début par sélectionner la racine de votre structure de modèle 'As-Is'.
Sélectionnez l'option de ruban "Conception > Paquetage > Gérer > Cloner la structure en tant que nouvelle version".
(Vous pouvez également cliquez-droit sur le Paquetage et sélectionner l'option de menu contextuel "Cloner la structure en tant que nouvelle version...".)
Spécifiez le nom, le numéro de version et le Paquetage cible pour le clone de structure.
Terminez avec la nouvelle structure du modèle 'To-Be'.
Notes
- Tous les Paquetages dans la nouvelle structure seront mis à jour avec le numéro de version nouvellement entré
- Tous les diagrammes dans la nouvelle structure seront mis à jour avec le nouveau numéro de version saisi
- Les éléments de la nouvelle structure affichés dans la fenêtre du Navigateur sont des éléments liés du paquetage source " Paquetage et conservent leur statut de version "tel quel"
- Note , les éléments Texte et Bordure sont clonés dans la nouvelle version avec le diagramme
- Les éléments d' Object et de Séquence sont copiés dans la nouvelle structure en tant que nouveaux éléments avec le nouveau numéro de version et avec des connecteurs Trace vers les éléments de version d'origine
- Dans la boîte de dialogue "Sélectionner la destination de la structure", vous pouvez soit sélectionner un Paquetage existant comme destination, soit créer un nouveau Paquetage
