Créer Object à partir d'un attribut

Si vous faites glisser un attribut de la fenêtre Navigateur vers un diagramme d'activité , l'attribut génère un élément Object du même nom.

Ceci est très utile pour créer des connecteurs entre des éléments et des attributs spécifiques. Par exemple, un élément Class de stéréotype <<table>> définit ses champs comme des attributs ; Les éléments Action qui définissent l'utilisation ou la mise à jour de ces champs peuvent ensuite être liés aux champs de tableau appropriés via l'attribut Object elements.

Exemple

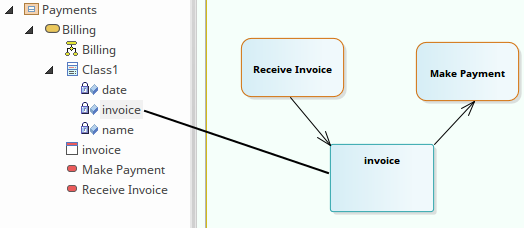

Dans cet exemple de diagramme , l' Object facture a été généré en faisant glisser l' attribut facture de la classe Détails de facturation dans la fenêtre Navigateur vers le diagramme .

L'utilisateur a ensuite créé des relations de flux d' Object entre l'élément Action une facture et l'élément facture, et entre l'élément facture et l'élément Action un paiement.

Showing an attribute being dropped from a Class element in the Project Browser onto a UML Activity diagram to create an Object Node element, in Sparx Systems Enterprise Architect.

Notes

  • Vous pouvez également créer cette relation plus directement en liant un attribut dans un élément à un autre élément, ou en liant deux attributs dans des éléments différents
