Classifier un Object via des associations de classificateurs

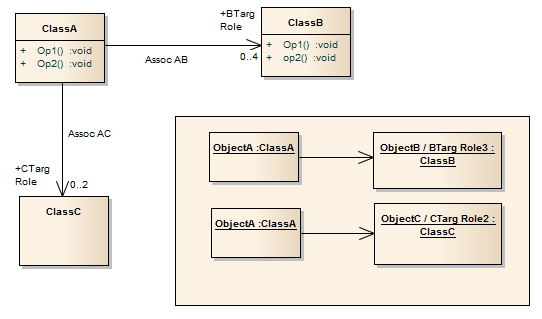

Lors de la construction d'un modèle d'instance à partir d'un modèle de classe prédéfini, Enterprise Architect peut aider à définir des classificateurs et des noms de rôle pour les objets impliqués dans une relation. Par exemple, si ClassA a des relations d'association avec ClassB et ClassC, vous pouvez créer une instance de ClassA (ObjectA), puis dessiner une association avec un nouvel object non classifié et avoir le choix de sélectionner ClassB ou ClassC comme classificateurs du nouvel object .
Accéder
Si vous avez une association existante entre un object classifié et un object non classifié , utilisez l'une ou l'autre des méthodes décrites ici pour afficher la boîte de dialogue « Choisir une association ».
|
Menu Contexte |
Cliquez-droit sur Association existante | Avancé | Classificateur d'instance |
|
Raccourcis Clavier |
Sélectionnez l'association existante : |
Choisir une boîte de dialogue Connecteur d'association
Champ/Bouton |
Action |
Voir également |
|---|---|---|
|
Nom du classificateur |
Affiche le nom (si défini) de chaque connecteur Association issu du classificateur de l' object source. Si le connecteur n'a pas de nom, la valeur <anonymous> s'affiche. |
|
|
Association |
Représente les éléments de classificateur source et cible dans chaque connecteur Association issu du classificateur de l' object source. Si vous en sélectionnez un, le classificateur cible devient le classificateur de l'élément object cible. Sélectionnez <none> si vous souhaitez créer l'association, mais pas en fonction des relations de classificateur. |
|
|
<Nom Object source> Rôle |
Identifie tous les rôles définis dans l'association pour l'élément de classificateur source, selon le paramètre de multiplicité du rôle source ; si vous sélectionnez l'un de ces rôles, celui-ci deviendra le rôle spécifique de l' object source , comme indiqué sur le nom de l'élément sur le diagramme . Si la multiplicité n'est pas définie ou si la limite supérieure est * (astérisque), seul le nom du rôle s'affiche dans la liste. |
|
|
<Nom de l' Object cible> Rôle |
Identifie tous les rôles définis dans l'association pour le classificateur cible, en fonction du paramètre de multiplicité du rôle cible ; si vous sélectionnez l'un de ces rôles, il deviendra le rôle spécifique de l' object cible comme indiqué sur le nom de l'élément dans le diagramme (et sur la page 'Lien' du dialogue ' Propriétés ' du connecteur d'association). Si la multiplicité n'est pas définie ou si la limite supérieure est * (astérisque), seul le nom du rôle s'affiche dans la liste. |
|
|
OK |
Cliquez sur les rôles Association et source et cible, puis cliquez sur ce bouton pour :
|
|
|
Annuler |
Annulez le dialogue sans modifier les paramètres du classificateur. |
Notes
- Lors de la création d'une nouvelle association ou d'un nouvel object , la boîte de dialogue ' Propriétés ' peut apparaître avant la boîte de dialogue 'Choisir un connecteur d'association' ; remplissez tous les champs ' Propriétés ' comme requis, et cliquez sur le bouton OK
